Сигнализатор температуры
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 349913
Авторы: Борис, Кац, Перепелица
Текст

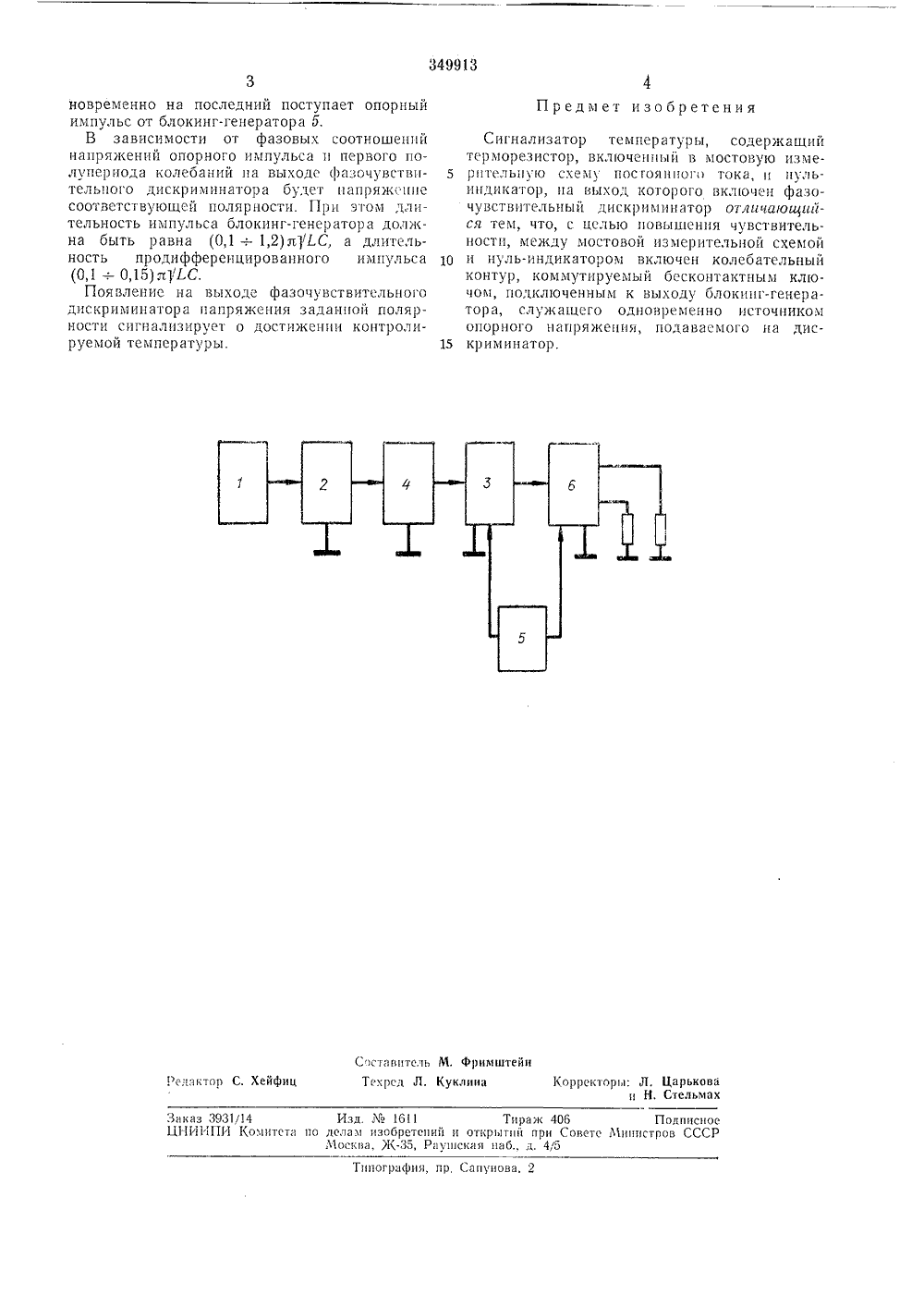

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 349913 совэ Советокиз Социалистических Республик.Ч, Кл, 6 011 7 аявлен тением заявки Ъс с присое митет по дела Приоритет изобретений и открыти при Совете Министров СССРано 04.1 Х,1972. Бюллетень,б 26 УДК 536.531(088,8) туолик 1,Х 11.197 ата опуоликования описа авторыгзобретени Я. В. Борис, Б. М, Кац и И. И. Перепел аявитель СИ ГНАЛ И ЗАТОР ТЕМПЕРАТУРЫ Известны сигнализа держащце терморезис товую измерительную ка, и нуль-индикато включен фазочувствит торы температуры, сотор, включенный в моссхему постояцно 1 о тор, на выход которого ельцый дискриминатор. 5 Амплитудада колебанийция разбалансвет полярнонапряжение с0 высокоомный апряжения нерво значительно бол а моста, а фаза ти последнего. емкости контурафазовый дискрим о полуперноше напряжего соответстолебательное поступает на натор б. ОдИзобретение относится к области темпера. турных измерений и может быть использовано для контроля технологических параметров с помощью терморезисторных датчиков. Недостатком таких схем является низкий коэффициент преобразования из-за затухания, вносимого модулятором, малая чувствительность, необходимость усилителя переменного тока,Для повышения чувствительности в предлагаемом сигнализаторе между мостовой измерительной схемой и нуль-индикатором включен колебательщяй контур, коммутируемый бесконтактным ключом, управляемым импульсамии от блокинг-генератора, вырабатывающего опорное напряжение, подаваемое ца дискриминатор для сравнения с фазой импульсов первого полупериода колебаний в контуре. На чертеже изображена блок-схема онисыемого сигнализатора,Датчик 1 резистивного типа включен в мостовую схему 2 постоянного тока. Выход мостовой схемы соединен со входом транзисторного ключа 3 через колебательный 1.С-кон 5 тур 4, Работой ключа 3 управляет сигнал отблокинг-генератора 5, а выход коммутаторасоединен со входом фазового дискриминатора б, на который одновременно подаетсяопорный импульс от того же блокинг-генератора 5.Схема работает следующим образом.В исходном состоянии конденсатор контура4 заряжен до величины напряжения разбаланса моста. Ключ 3 закрыт. Поступающий сблокинг-генератора 5 и продиффереццировацный импульс открывает транзисторный ключ,при этом конденсатор разряжается черезтранзистор (на чертеже не показан). По20 окончании импульса ключ 3 закрывается, а в4 возникают затухающие колебанияс параметрами, зависящими от параметровконтура,349913 Предмет изобретения Составитель М. фримштейиТехрсд Л. Куклина Коррскторип Л, Царьковаи Н. Стельмах Редактор С. ХейФиц Заказ 393114 Изд.1611 Тираж 406 ПодписноеЦ 11 ИИПИ Комитета по делам изобретспий и откргятии при Совете Министров СССРМосква, М(-35, Раушская наб., д. 4,5 Типография, пр, Сапунова, 2 новременно на последний поступает опорный импульс от блокинг-генератора Б.В зависимости от фазовых соотношений напряхкений опорного импульса и первого полупериода колебаний на выходе 1 разочувствнтельного дискриминатора будет напряжгнше соответствующей полярности. Прн этом длительность импульса блокинг-генератора должна быть равна (0,1 - : 1,2) зфЕ,С, а длительность проди фференцированного импульса (0,1 - : 0,15) л).Е,С,Появление на выходе фазочувствительного дискриминатора напряжения заданной полярности сигнализирует о достижении контролируемой температуры. Сигнализатор температуры, содержащийтерморезистор, включенный в мостовую изме рнтельную схему носгоянного тока, н нульиндикатор, на выход которого вкспочен фазочувствительный дискриминатор отличаюиийся тем, что, с целью повышения чувствительности, между мостовой измерительной схемой 10 и нуль-индикатором включен колебательныйконтур, коммутируемый бесконтактным ключом, подключенным к выходу блокинг-генератора, служащего одновременно источником опорного напряжения, подаваемого на дис криминатор.
СмотретьЗаявка
1492214
Борис, Б. М. Кац, И. И. Перепелица
МПК / Метки
МПК: G01K 7/16
Метки: сигнализатор, температуры
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-349913-signalizator-temperatury.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор температуры</a>
