Трансформаторный преобразователь «угол-код»
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 345501
Автор: Замай
Текст

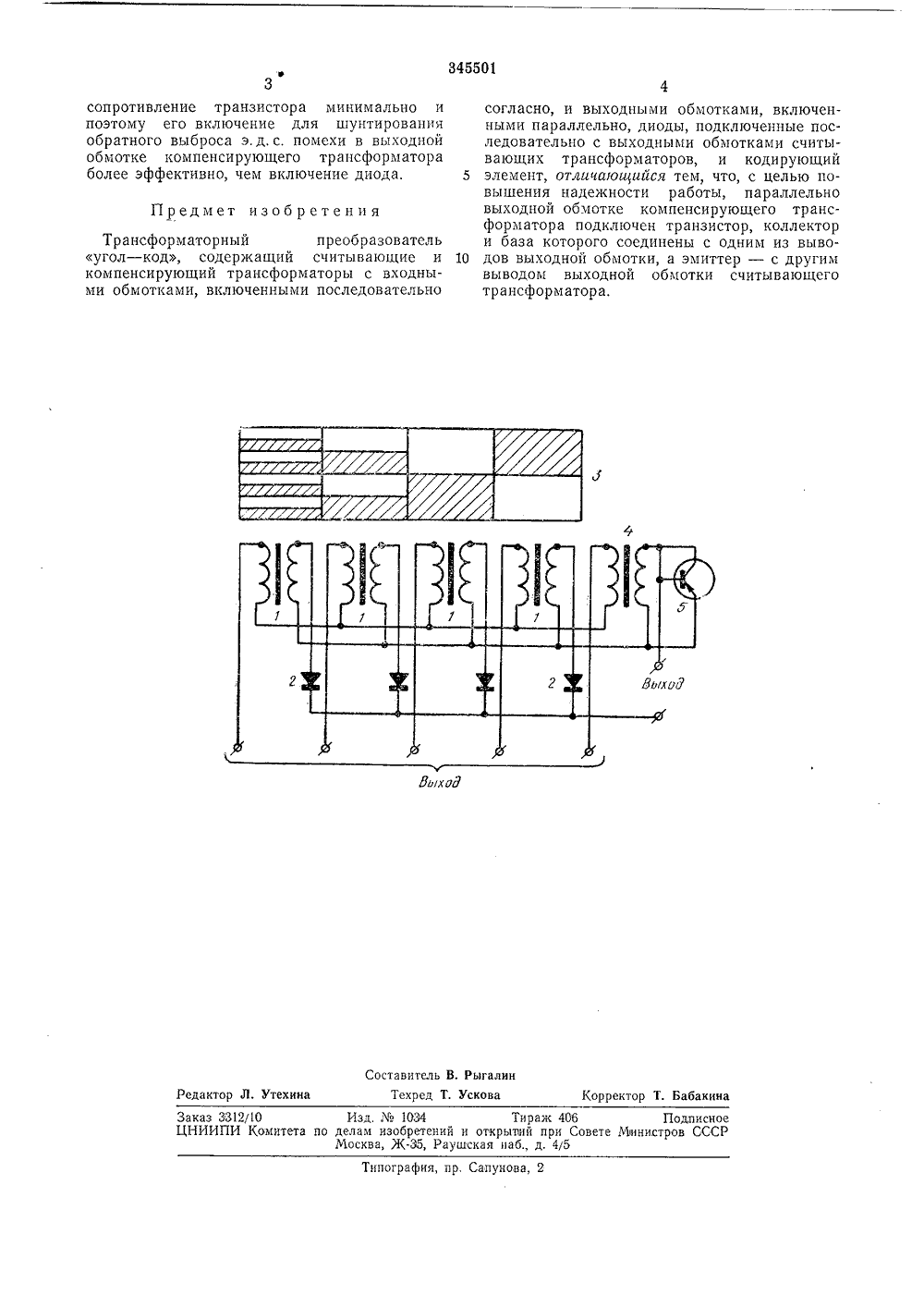

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства МЗаявлено 02.Х 1.1970148680918-24)с присоединением заявки ,чоПриоритетОпубликовано 14 Х 11.1972. Бюллетспь ЛЪ 22Дата опубликования описания 8 ХП 1.1972 М. Кл. 6 08 с 9/04 Комитет па авлаве изобретений к открытий ори Совете Министров СССРУДК 681,34(088.8) Авторизобретения В. И. ЗамайИнститут автоматики АН Киргизской ССР Заявитель ТРАНСФОРМАТОРНЫЙ ПРЕОБРАЗОВАТЕЛЬ УГОЛ - КОД Изобретение относится к системам автоматического контроля и регулирования с кодированием информации.Известны трансформаторные преобразователи угол - код, содержащие считывающие и компенсирующий трансформаторы с входными и выходными обмотками, диоды, подключенные последовательно с выходными обмотками считывающих трансформаторов, и кодирующий элемент.Недостатком известных устройств является то, что, вследствие нелинейности вольт-амперных характеристик, сопротивление диода при малых токах повышено и шунтирование обратного выброса не эффективно. Следовательно, отношение сигнал/помеха в известных преобразователях сравнительно невелико.Предложенное устройство отличается тем, что в нем параллельно выходной обмотке компенсирующего трансформатора подключен транзистор, коллектор и база которого соединены с одним из выводов выходной обмотки, а эмиттер - с другим выводом.Это позволяет повысить надежность работы устройства.На чертеже приведена принципиальная схема предложенного устройства.Трансформаторный преобразователь угол - код содержит считывающие трансформаторы 1, выходные диоды 2, кодирующий элемент 3, компенсирующий трансформатор 4 и транзистор 5, подключенный параллельно выходной обмотке трансформатора 4. При этом входная обмотка трансформатора 45 включена последовательно согласно с входными обмотками трансформаторов 1.На входы трансформаторного преобразователя угол в к последовательно во времени подаются считывающие импульсы, На 10 выходных обмотках трансформаторов 1, сердечники которых замкиты ферромагнитными пластинами кодирующего элемента, наводится э.д.с превышающая амплитуду э,д.с. выходной обмотки трансформатора 4, и на вы ходе преобразователя выделяются импульсыкода. При считывании информации с незамкнутых трансформаторов 1 в момент прохождения считывающего импульса сигнал на выходе отсутствует. Однако по окончании им пульса считывания на выходной обмоткетрансформатора 4 за счет обратного выброса появляется импульс помехи того же направления, что и рабочий. За счет подключенного транзистора б в диодном режиме парал лельно выходной обмотке трансформатора 4,отношение сигнал 1 помеха снижается примерно в два раза. Это происходит за счет того, что вольт-амперные характеристики диодов и транзистора в дподном режиме имеют обрат- ЗО ный характер, т. е. при минимальных токах345501 Предмет изобретения Составитель В. Рыгалинедактор Л. Утехина Техред Т. Ускова Корректор Т. Бабакин Заказ 3312/10 Изд.1034 Тираж 406 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 45 ипография, пр. Сапунова,сопротивление транзистора минимально и поэтому его включение для шунтирования обратного выброса э,д.с, помехи в выходной обмотке компенсирующего трансформатора более эффективно, чем включение диода. Трансформаторный преобразователь угол - код, содержащий считывающие и компенсирующий трансформаторы с входными обмотками, включенными последовательно согласно, и выходными обмотками, включенными параллельно, диоды, подключенные последовательно с выходными обмотками считывающих трансформаторов, и кодирующий 5 элемент, отличающийся тем, что, с целью повышения надежности работы, параллельно выходной обмотке компенсирующего трансформатора подключен транзистор, коллектор и база которого соединены с одним из выво дов выходной обмотки, а эмиттер - с другимвыводом выходной обмотки считывающего трансформатора.
СмотретьЗаявка
1486809
В. И. Замай Институт автоматики Киргизской ССР
МПК / Метки
МПК: H03M 1/26
Метки: «угол-код», трансформаторный
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-345501-transformatornyjj-preobrazovatel-ugol-kod.html" target="_blank" rel="follow" title="База патентов СССР">Трансформаторный преобразователь «угол-код»</a>
