Статистический регистратор гистограмм отклонения напряжений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

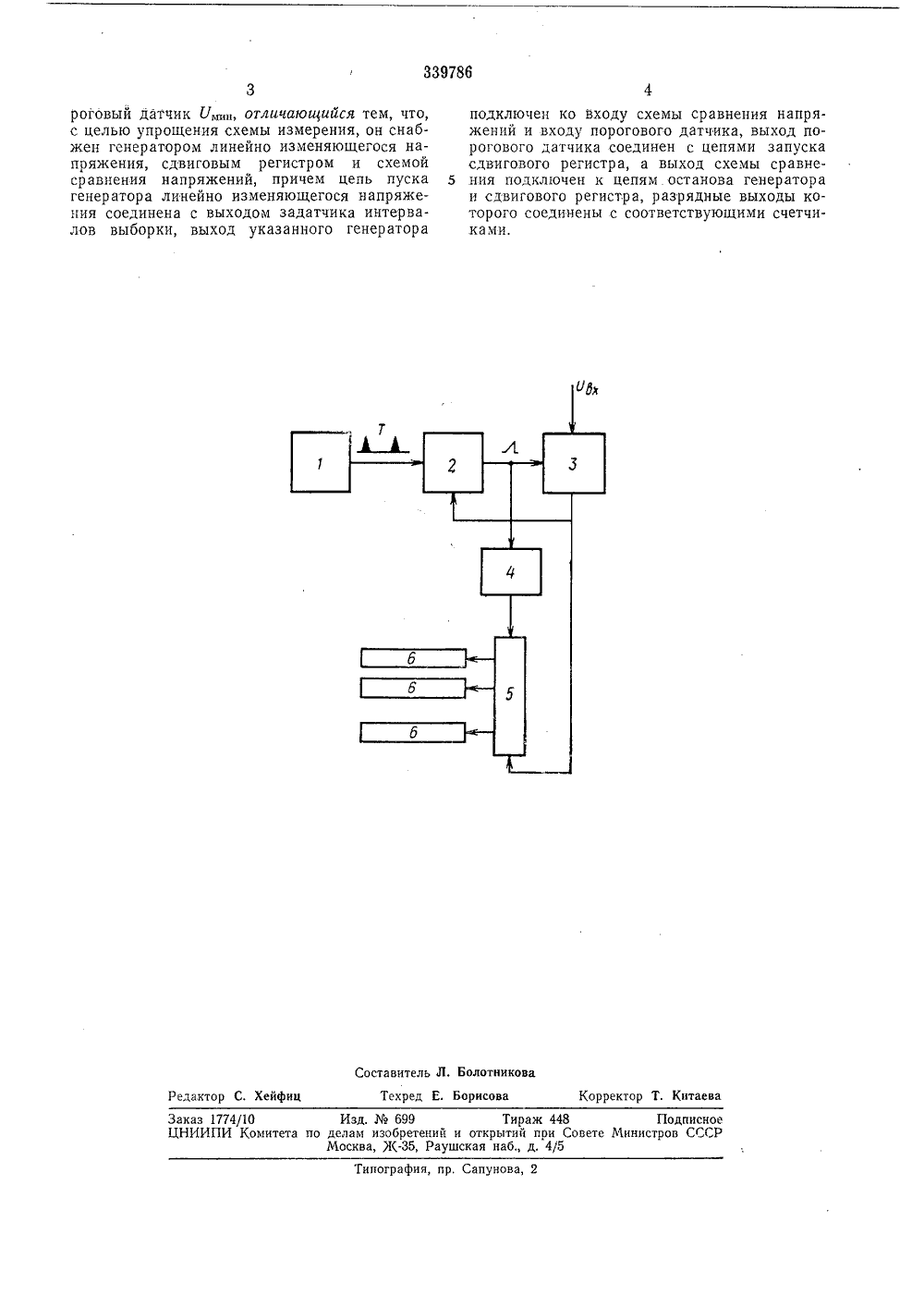

пг;г;д 1;"БтГ 1 у, -:;-:. ,;ф(,О П И С А Н И Е 339786ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт, свидетельствааявлено 04,Х 11,1970 ( 1496869/18- присоединением заявки1. Кл. 6 01 с 1 1/146 01 г 19/00 6 061 15/36 ПриоритетОпубликовано 24,Ч,1972. Бюллетень Хомитет по дел изобретений и открыти при Совете Министров СССРУДК 621,317,326(088,8 та опубликования описания 21 Ч 1.197 Авторыизобретения, Ф. Сеник и М, ф. Беребеня Заяви АТИСТИЧЕСКИЙ РЕГИСТРАТОР ГИСТОГРА ОТКЛОНЕНИЯ НАПРЯЖЕНИЙ2 Изобретенмерительнойвано в устроских характИзвестнытограмм отклзадатчик инпульсов и пощие снять гния в предел имеют больепочек, что вает точность ие относится к области электроизтехники и может быть использойствах для измерения статистичееристик электрических величин. статистические регистраторы гисонения напряжения, содержащие тервалов выборки, счетчики им- рогоВЫЙ датчик Уцц позВоляю-. истограммы отклонений напряжеах заданного диапазона. Однако известные устроиствашое количество пороговых цусложняет настройку и ограничиустройства.Предложенный регистратор для упрощения схемы измерения снабжен генератором линейно изменяющегося напряжения, сдвиговым регистром и схемой сравнения напряжений, причем цепь пуска генератора линейно изменяющегося напряжения соединена с выходом задатчика интервалов выборки, выход указанного генератора подключен ко входу схемы сравнения напряжений и входу порогового датчика, выход порогового датчика соединен с цепями запуска сдвигового регистра, а выход схемы сравнения подключен к цепям оста- нова генератора и сдвигового регистра, разрядные выходы которого соединены с соответствующими счетчиками,На чертеже показана функциональная схема описываемого устройства, где 1 - датчикинтервала выборки, 2 - генератор линейноизменяющегося напряжения, 3 - схема срав 5 нения напряжений, 4 - пороговый датчик, 5 -сдвиговый регистр, б - счетчик импульсов,Датчик 1 определяет время Т между двумяпоследовательными измерениями, запуская генератор линейно изменяющегося напряжения0 путем подачи на запускающий вход генератора 2 управляющего сигнала. При достижениинапряжением генератора уровня, определяемого нижней границей выбранного диапазона, датчик У, 4 запускает сдвиговый реги 5 стр 5, частота сдвига которого соответствуетширине разряда гистограммы. При достижении напряжением генератора 2 значения, равного величине измеряемого напряжения, схема сравнения 8 выдает сигнал, опрашиваю 0 щий регистр 5. Последний пропускает импульс на соответствующий разрядный счетчик б гистограммы, а схема сравнения устанавливает генератор 2 в нуль. Если число выборок сделать кратным 10, то показания счет 5 чиков выражаются в процентах,Предмет изобретенияСтатистический регистратор гистограмм отклонения напряжений, содержащий задатчикО интервала выборки, счетчики импульсов и поЗаказ 1774/10 Изд. Мо 699 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытии при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 пография, пр, Сапунова роговый датчик У отличающийся тем, что, с целью упрощения схемы измерения, он снабжен генератором линейно изменяющегося напряжения, сдвиговым регистром и схемой сравнения напряжений, причем цепь пуска генератора линейно изменяющегося напряжения соединена с выходом задатчика интервалов выборки, выход указанного генератора подключен ко Входу схемы сравнения напряжений и входу порогового датчика, выход порогового датчика соединен с цепями запуска сдвигового регистра, а выход схемы сравне ния подключен к цепям останова генератораи сдвигового регистра, разрядные выходы которого соединены с соответствующими счетчиками.
СмотретьЗаявка
1496869
П. Ф. Сеник, М. Ф. Беребен
МПК / Метки
МПК: G06F 17/18, G06F 7/52
Метки: гистограмм, напряжений, отклонения, регистратор, статистический
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-339786-statisticheskijj-registrator-gistogramm-otkloneniya-napryazhenijj.html" target="_blank" rel="follow" title="База патентов СССР">Статистический регистратор гистограмм отклонения напряжений</a>
