Номер патента: 339767

Авторы: Варанаускас, Рагульскис, Чепулкаускас

ZIP архив

Текст

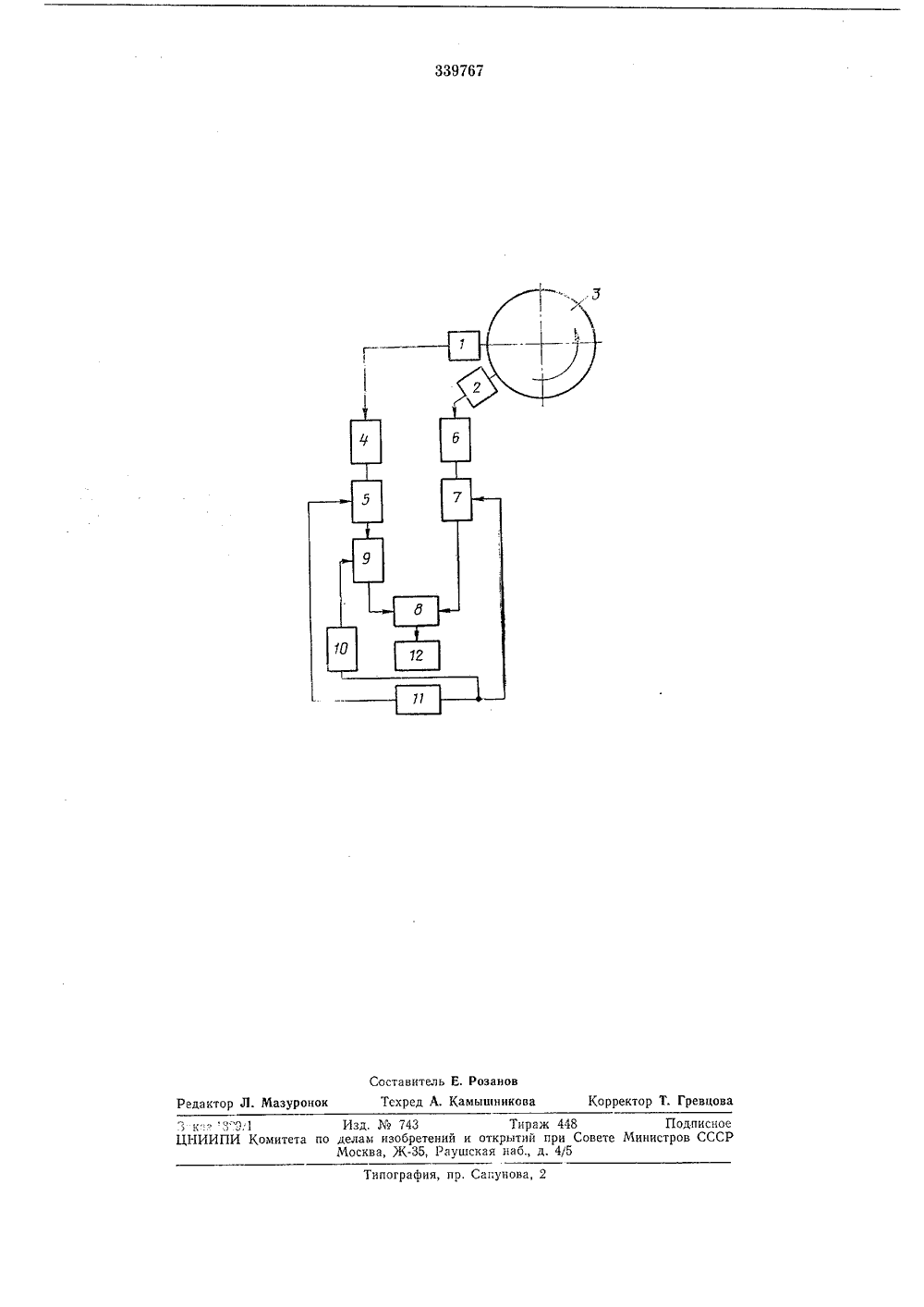

О П И С А Н И Е 339767ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 20.111.1970 ( 141449326-9)с присоединением заявки01 Ь 7/О иоритет Комитет по делам зобретеиий и открыт при Совете Мииистро СССРОпубликовано 24,7,1972, Бюллетень1 Дата опубликования описания 21.Л.197 УДК 621.317.39:531.7 (088,8) Авторы изобретенЧепулкаускас . ранаускас, К агульскис и А. иасский политехнический институ аявител УСТРОЙ С ИЙ ВРАЩАЮ ЛЯ ИЗМЕРЕНИЯ УЗЛА2 го подсоединен через два к генератору 111 подкзпочен также ко 7, а выход блока 8 --импульсов, вход которо делитель 10 частоты на импульсов, Генератор 1 входам модуляторов 5 и 5 к олоку 12 регистрации.Период последователступающей с генератор времени, необходимому мента поверхности узла 1 О 1 и 2. Благодаря этомляется влияние неравно узла 8 на величину сиги вычитания напряжений. ьности иа 11, равдля прод8 межу значитмерностиала на в мпульсов, поен интервалу вижения эледу датчиками льно ослаб- поверхности ыходе блока 8 тения мет и Изобретение относится к области измерительной техники, а именно, к устройствам для измерения биений вращающегося узла.Известны устройства для измерения биений вращающегося узла, в которых два емкостных датчика связаны через два амплитудно- импульсных модулятора, которые подключены к генератору импульсов, с блоком вычитания напряжения, соединенным с блоком регистрации, Известные устройства содержат также делитель частоты на два.Цель изобретения - уменьшение влияния неравномерности поверхности вращающегося узла на результаг измерения.С этой целью в известное устройство введен расширитель импульсов, включенный между одпихт из амплитудно-импульсных модуляторов и блоком вычитания напряжений и подсоединенный через делитель частоты на два к генератору импульсов.На чертеже изображена схема одного,из возможных вариантов устройства,Два емкостных датчика 1 и 2 установлены в непосредственной близости один к другому и к поверхности вращающегося узла 8. Датчик 1 подсоединен через усилитель 4 к амплитудно-импульсному модулятору 5, а датчик 2 - через усилитель б к амплитудно-импульсному модулятору 7. Модулятор 7 соединен с блоком 8 вычитания напряжений непосредственно, а модулятор б - через расширитель 9 Устройство для измерения биений вращающегося узла, содержащее два емкостных датчика, связанных через два амплитудно- О импульсных модулятора, подключенных к генератору импульсов, с блоком вычитания напряжений, соединенным с блоком регистрации, и делитель частоты на два, отличаюитееся тем, что, с целью уменьшения влияния 5 неравномерности поверхности вращающегосяузла на результат измерения, в него введен расширитель импульсов, включенный между одним из амплитудно-импульсных модуляторов и блоком вычитания напряжений и под- О соединенный через делитель частоты на два кгенератору импульсов,НИИ мите Типография, пр, Сагунова Изд, Ко 743 Тираж 448 делам изобретений и открытий при Со Москва, Ж, Раушская наб., д. 4/5 Подписное Министров СССР

Смотреть

Заявка

1414493

П. А. Варанаускас, К. М. Рагульскис, А. В. Чепулкаускас Каунасский политехнический институт

МПК / Метки

МПК: G01B 7/06
