Генератор импульсов

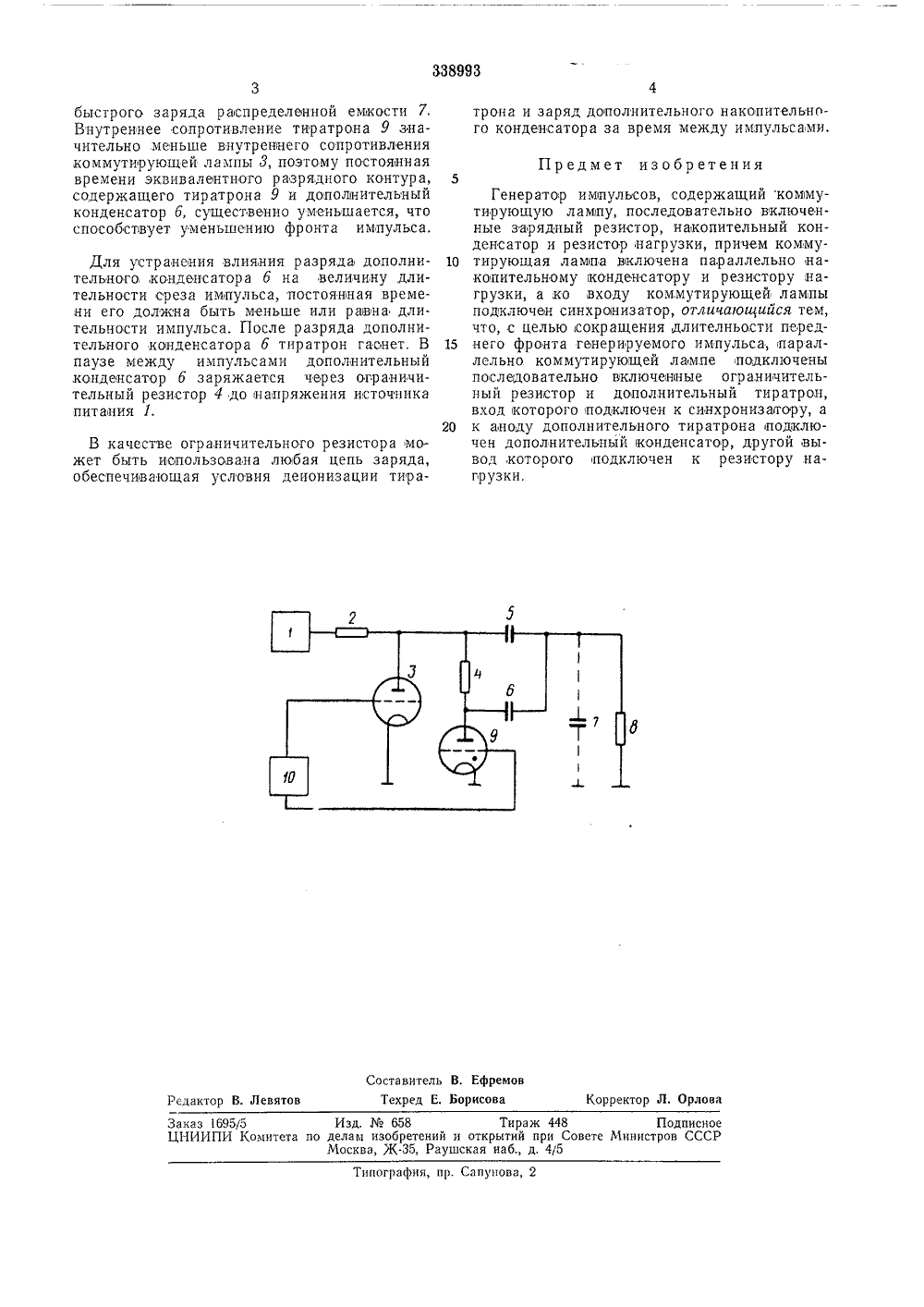

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМ. Кл. Н 031 с 3/55 лено 12,Х 1.1969 ( 1384862/26-9) риоритетпубликовано 15.Ч.1972. Бюллетеньата опубликования описания 16,Ч 1.19 Комитет по делам изобретений и открытийУДК 621.373,431(088.8) ри Совете Министров СССРАвторыизобретения рызлов, Ю, В, Соловье нцо явител ЕНЕРАТОР ИМПУЛЬСОВ Изобрете разработке нейных уск другои эл требуется п жения для 3, ограничительныи рный,конденсатор 5, дотор б, распределеннурезистор нагрузочки 8, р р у Р синхронизации 10.Источник питания 1 через зарядный резистор 2 подключен к левой обкладке накопительного конденсатора 5. Дополните чьный конденсатор б через ограничительный резистор 4 включен параллельно накопительному конденсатору 5. Между общей шиной и точкой подсоединения конденсатора б и ограничительного резистора 4 выключен тиратрон 9. К правым обкладкам конденсаторов 5 и б подключен резистор нагрузки 8. Коммутирующая лампа 3 включена между общей шиной и левой обасладкой накопительного конденсатора 5. К сеткам тиратрона 9 и лампы 3 подключено устройство 10.Работает генератор импульсов следующим обр азом.Синхронизирующий импульс из устройства 10 одновременно приходит на управляющую сетку,коммутирующей лампы 3 и на сетку тпратрона 9, который, поджигаясь, создает путь для разряда дополнительного накопительного конденсатора б на распределенную емкость 7 и на резистор нагрузки 8. Таким образом, с момента запуска тиратрона 9 происходит формирование высоковольтного импульса за счет На чертеже, приведепредложенного устрой Устройство содержиарядный резистор 2,лектрическая схема ва. источник питания ммутирующую ламп исоединением заявкитие может быть использовано при систем импульсного питания лиорителей заряженных частиц илп ктрофизической аппаратуры, где олучать импульсы высокого напряпитания высокочастотных приборов.Известен генератор импульсов для линейного индукционного ускорителя, позволяющий формировать высоковольтные импульсы для питания индукторов.Однако в этом генераторе невозможно уменьшить влияние на фронт распределенных емкостей и индуктивностей.Целью изобретения является сокращение длительности переднего фронта генерируемого импульса. Это достигается тем, что параллельно коммутирующей лампе предложенного генератора подключены последовательно включенные ограничительный резистор и дополнительный тиратрон, вход, которого подключен к синхронизатору, а к аноду дополнительного тиратрона подключен дополнительный конденсатор, другой вывод которого подключен к резистору нагрузки. езистор 4, накопительполнительный конзснсао емкость 7 нагрузки, ти ат оп 9, ст ойство338993 Предмет изобретения Составитель В. Ефремов Техред Е, БорисоваКорректор Л, Орлова Редактор В. Левятов Заказ 1695/5 Изд. Мо 658 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3быстрого заряда распределенной емкости 7. Внутреннее сопротивление тиратрона 9 значительно меньше внутреннего сопротивления коммутирующей лампы 3, поэтому постояиная времени эквивалентного разрядного контура, содержащего тиратрона 9 и дополнительный конденсатор б, существенно уменьшается, что способствует уменьшению фронта импульса. Для устранения влияния разряда дополнительногоконденсатора б на величину ,длительности среза импульса, постоянная времени его должна быть меньше или раувна длительности импульса. После разряда дополнительного конденсатора б тиратрон гаснет, В паузе между импульсами дополнительный конденсатор б заряжается через ограничительный резистор 4 до напряжения источника питания 1. В качестве ограничительного резистора может быть использована любая цепь заряда, обеспечивающая условия деионизации тиратрона и заряд дополнительного накопительного конденсатора за время между импульсами,Генератор импульсов, содержащий коммутирующую ламну, последовательно включенные зарядный резистор, накопительный конденсатор и резистор нагрузки, причем комму тирующая лампа выключена параллельно накопительному конденсатору и резистору,нагрузки, а ко входу коммутирующей лампы подключении синхронизатор, отличающийся тем, что, с целью сокращения длителньооти перед него фронта генерируемого импульса, параллельно коммутируюпцей лампе подключены последовательно включенные ограничительный резистор и дополнительный тиратрон, вход которого подключен к синхронизапору, а 20 к аиоду дополнительного тиратрона подключен дополнительный конденсатор, другой вывод которого подключен к резистору нагрузки.
