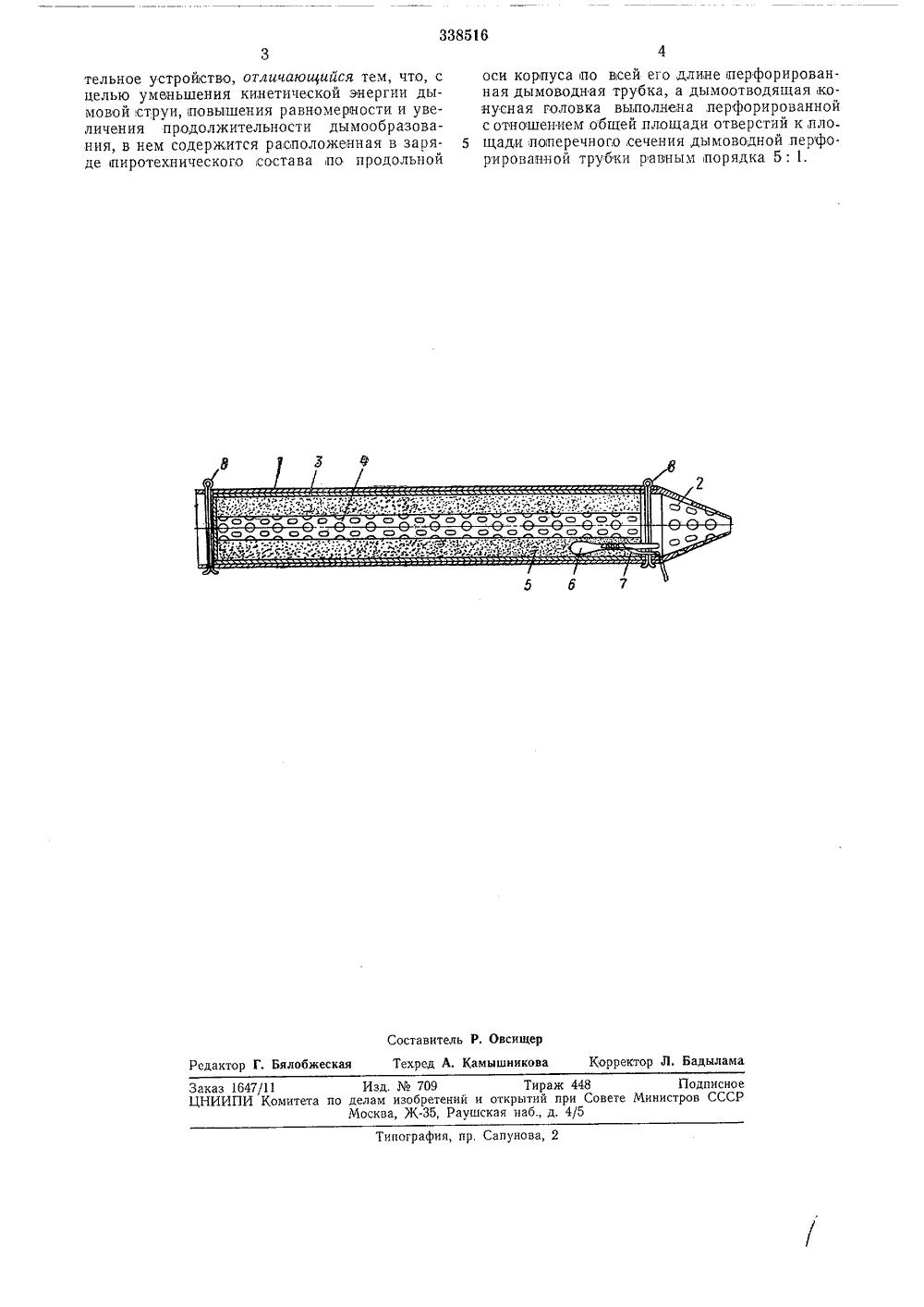

ОПИСАНИЕ 338516ИЗОБРЕТЕНИЯ Союз Ссвегских Социалистических Республикот авт, свидетельства3.Х.1970 ( 1478964/40-2нением заявкиависимо Заявл Кл. С 06 с 1 3/00 В 641 500 и исо Комитет по делам изобретений и открыти ори Совете Министров СССРриоритетпубликовано 15 Х.1972. Бюллетеньата опубликования описания 15 Х 1,197 К 662,175(088.8) Авторизобрете, Великан аявитель МОВОЙ ГЕНЕРАТО вие сеДыма 5 бых во лически конусно зу с за става и 0 дящейвои генератодушных потой трубчатыйй головкой ирядом пиротраоположеннконусной гол р для визуализации слаков, содержащий металоолус с дымовыводящей помещенные в нем гильхн,ического дымового соое со стороны дымовывоовки электровоспламениИзобретение относится к,пиротехническому производству, а именно к производству дымовых средств, используемых для визуализации воздушных потоков, например воздушных потоков перед входными каналами, силовых установок летательных аипаратов.Извеспные дымовые генераторы, применяющиеся для визуализации воздушных потоков, выделяют дымовую струю со значительной энергией, что приводит к искажению действительной картины движения воздушчых потоков, особенно в тех случаях, когда скорость потока мала. Кроме того, продолжительность дымообразования указанных генераторов недостаточна.Цель изобретения - уменьшение кинетической энергии дымовой струи, повышение равномерности и увеличение продолжительности дыма,образования.Это достигается тем, что в заряд пиротехнического дымового, состава по всей его длине помещена дымоводная перфорированная трубка,а дымовыводящая головка вьсполнена,перфорированной с отношением общей, площади отверстий к площади поперечного сечения дымоводной перфорированной трубки равным порядка 5:1.Изобретение поясняется чертежом.Дымовой генератор состоит из трубчатого корпуса 1, дымовыводящей конусной головки 2, гильзы 3, дымоводной перфорированноу 1 трубки 4, заряда б,пиротехнического дымового состава, пиротехнического запала б с нитью накаливания 7 и шплинтов 8, скрепляющих 5 гильзу т и головку 2 с корпусом 1.Отверстия в дымоводной трубке 4 заклееныодним слоем папиросной бумаги.Дымовой генератор приводится в дейстпутем подачи на нить накаливания напряи 10 ния от источника тока.Продолжительность действия генератора взависимости от применяемого,дымового состава составляет 4 - 7 мин.Испытания опытных образцов генератора 15 показали, что струя дыма не изменяет направление и форму движения слабых потока воздуха и вполне достаточна для,киносъемки визуализируемого воздушного потока,Дымовой генератор допускает многократную 20 перезарядку и может снаряжаться на местеприменения.Предмет изобретения338516 Составитель Р. Овсищер Техред А. Камышникова Корректор Л. Бадылама Редактор Г, Бялобжеская Заказ 1647/11 Изд.709 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, К, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2 тельное устройство, отличающийся тем, что, с целью уменьшения кинетической энергии дымовой,струи, повышения равномеряости и увеличения продолжительности дымообразования, в нем содержится расположенная в заряде пиротехнического состава по продольной оси корпуса по в 1 сей его,длине перфорированная дымоводная трубка, а дымоотводящая конусная головка выполнена перфорированной с отношением общей площади отверстий к,пло.5 щади поперечного,сечения дымоводной перфорированной трубки равным порядка 5: 1.
