Способ измерения температуры в зане резапияметаллов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 336532
Автор: Касрадзе
Текст

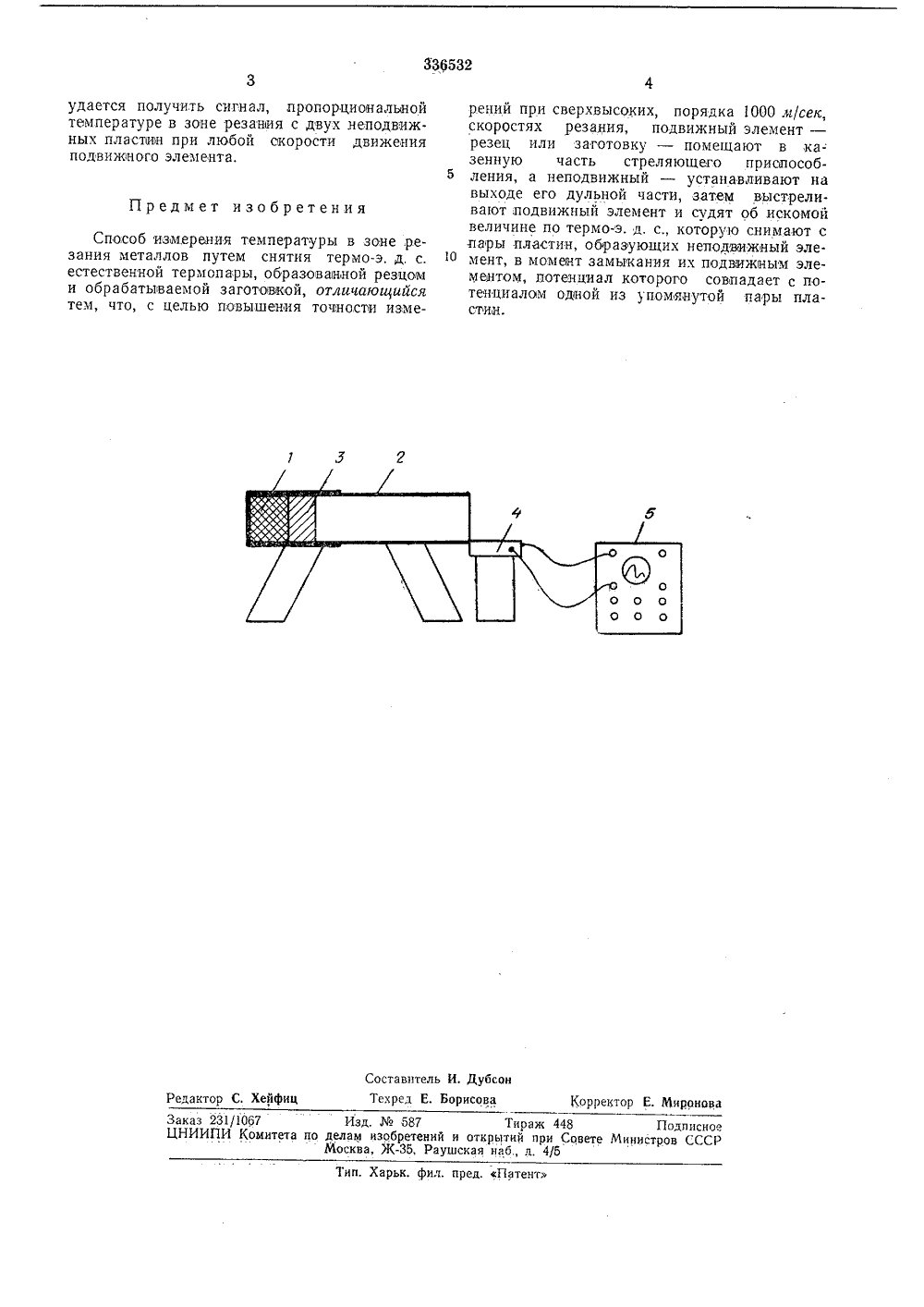

ОП ИСАНИ ЕИЗОБРЕТЕН ИяК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик336532 Зависимое от авт. свидетельства-Кл, С 011 с 7/02 6359118-10) влено 27.Ч 11.1970 исоединением заявкиПриорит омитет оо делам обретении и открытийри Совете МинистровСССР УДК 536,532(088,8) 72, Бюллетень14 писания 27 Х 11.1972 Опубликовано 21,1 Ч Дата опубликования Авторвзобретени Д, Х, Касрадзе Грузинский институт субтропического хозяйстЗаявит ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ В ЗОНЕ РЕЗАН МЕТАЛЛОВ П Изобретение предназначено для измерения температуры резания металлов прои сверхвысоких скоростях резания.В настоящее время определение температуры резания в основанном производится способом измерения термоэ. д. с, с помощью естественной термопары, Элементами термопары служат резец и изделие, а горячим спаем является зона резания. Из-за разности потенциалов материалов резца и изделия между ними в контакте появляется э. д. с., которая пропорциональна величине температуры горячего спая. Термоэ. д. с. снимается непосредственно от резца и изделия. В случае вращающегося изделия или режущего ичструмента э. д. с, снимается с помощью ртутного токосъемника или других сложны.; устройств. При изучении процесса резания с нормальными скоростями указанный способ измерения температуры вполне приемлем. Однако в условиях сверхвысоких скоростей резания металлов, особенно при резании со скоростью бООО - 60000 м 1 мин, анимать термоэ. д, с, практически невозможно,Для повышения точности измерений температур в зоне резания в условиях сверхвысоких порядка 1000 м/сек скоростях резания подвижный элемент, помещают в казенную часть стреляющего приспособления, а неподвижныи - устанавливают на выходе его дульной части, затем выстреливают подвижный элемент и судят об искомой величине по термоэ. д. с, которую снимают с пары пластин, образующих неподвижный элемент, в момент замыкания их подвижным элементом, потенциал которого совпадает с потенциалом одной из упомянутой пары пластин.При применении предлагаемого способа возможно определить температуру резания при кратковременном контакте резец-заготовка, например, при выстреливаниии резца с погрешностью измерения 4 - 7%.На чертеже представлена схема устройства, реализующего предложенный спосоо.В казенной части 1 стреляющего приспособления 2 размещен подвижный элемент (резец или заготовка) Л, На выходе из дульной части стреляющего приспособления установлен неподвижный элемент (заготовка или резец) 4, выполненный из пары пластин, потенциал одной из которых совпадает с потенциалом подвижного элемента т. При выстреле элемент 3 снимает с элемента 4 прилуск, замыкает обе пласгины, с которых в этот момент на осциллограф Б поступает сигнал в виде термоэ. д. с. пропорциональной темпера. туре в зоне резания. Так как одна из пластики элемента 4 имеет потенциал элемента 3, а вторая является исследуемым материалом, то33 ф 532 Предмет изобретения Составитель И. ДубсонТехред Е. Борисова Редактор С. Хейфиц Корректор Е. Миронова Заказ 231/10 б 7 Изд,587 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж-З 5, Раушская наб., д. 4/5 Тип. Харьк. фил. пред, Патент удается получить сигнал, пропорциональной температуре в зоне резания с двух неподвижных пла стон при любой скорости движения подвижен ого элем ента. Способ измерения температуры в зоне .резания металлов путем снятия термо-э. д, с. естественной термопары, образованной резцом и обрабатываемой заготовкой, отличающийся тем, что, с целью повышения точностями измерений при сверхвысоких, порядка 1000 м/сек, скоростях резания, подвижный элемент - резец или заготовку - помещают в ка- зенную часть стреляющего присдособ ления, а неподвижный - устанавливают навыходе его дульной части, затем выстреливают,подвижный элемент и судят об искомой величине по термо-э. д. с., которую снимают с пары пластин, образующих неподи 4 жный элемент, в момент замыкания их подвижным элементом, потенциал которого совпадает с потенциалом одной из упомянутой пары пластин.
СмотретьЗаявка
1463591
Д. Касрадзе Грузинский институт субтропического хоз йства
МПК / Метки
МПК: G01K 7/02
Метки: зане, резапияметаллов, температуры
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-336532-sposob-izmereniya-temperatury-v-zane-rezapiyametallov.html" target="_blank" rel="follow" title="База патентов СССР">Способ измерения температуры в зане резапияметаллов</a>
Устройство для контроля температуры центральной подэлектродной зоны
Номер патента: 271674
Опубликовано: 01.01.1970
МПК: B23K 11/10, B23K 11/30
Метки: зоны, подэлектродной, температуры, центральной
...измерения температуры за счет устранения инерционности.На чертеже показано пство,Оно содержит фотодатчик 1, соединенный сцентральным каналом а сварочного электрода 2. В канале находится вставка 3 из прозрачного тугопдрвкого материала, например 3 кварца. Вплотную и вставке установлен световод 4, на конце которого расположен фотодатчик. Провода от фотодатчика подключеныэлектрической схеме,Устройство устанавливают вместо одного пз электродов в электродержателе контактной сварочной машины. Обычным образом производится сварка деталей. При прохождении сварочного тока детали нагреваются, и под электродом возникает свечение, интенсивность которого пропорциональна температуре. Лто свечение воспринимается фотодатчиком. Кварцсвая вставка...
Способ определения предельной температуры эксплуатации граничного смазочного слоя в паре трения
Номер патента: 1467442
Опубликовано: 23.03.1989
Автор: Алешкевич
МПК: G01N 3/56
Метки: граничного, паре, предельной, слоя, смазочного, температуры, трения, эксплуатации
...осуществляют на машине трения, Узел трения состоит иэ трех стальных об 7442разцов, трущихся по стальному дискупри нагрузке 1 Па и скорости перемещения 4000 об/мин. Температуру эксплуатации смазочного материала поддерживают на каждой ступени с помощьютермостата. Спектры люминесценциисмазочных материалов снимают с помощью люминесцентной установки, создан ной на базе двух монохроматоров. Дляисследований готовят пробы в видераствора рабочих жидкостей в гексане. Выбор гексана в качестве растворителя обусловлен тем, что его сб ласть пропускания начинается со195 нм и лежит вне области поглощения исследуемых рабочих жидкостей. Ихсоотношение в гексане составляет дляВНИИНП1:450, а для 7-.50-03 - 20 1:225. Спектры люминесценции смазочных...
Электрическая лампа с применением в качестве светящегося элемента паров металла
Номер патента: 9083
Опубликовано: 30.04.1929
Автор: Кравченко
МПК: H01J 61/60
Метки: качестве, лампа, металла, паров, применением, светящегося, электрическая, элемента
...элемента паров. металла и имеет .целью уменьшение Еарезания последней, при ее эксплоатапии.В схематически чзображенной на чертеже лампе. подводящие ток проводники 3 и заклоченпый в трубке 1. иопаряемый мета;л. служащий 1 езлучаЕоще 1 эдементом. .ЗагимнаЮт ВтОРИЧЕЕУО ЦЕПЬ, ПСВЕЕЩВННОГО в 1 есете с е 1 рубко 1 1 в ларуъную котбу 2, понижающего папряжеевие. трансформатора 10. при чем трубка 1 и заключающие подвсдеЕщие Еероводеек 1 продолжения ев образуот зеедЕттнутую ьеутреиою илбу.Внутрееее просперанство котбы 2 сообщается с атмосферой отверстияеми 8 и 9, при чем мак утпиренная часть 4 врубки 1, так и часть труоок с подводящими электро. дами. а, равно и штабик 5 имеют охда:екдающив пебра 7, В случае наполнения Элсеггрическч 1 я ламп 1....
Способ определения температуры шлифуемойповерхности в зоне резания металла с помощьюсрезаемой искусственной термопары
Номер патента: 453592
Опубликовано: 15.12.1974
Автор: Жабокрицкий
МПК: G01K 7/02
Метки: зоне, искусственной, металла, помощьюсрезаемой, резания, температуры, термопары, шлифуемойповерхности
...свойства обрабатываемого металла, срезае. мых термоэлектродов и пограничного слоя зоны резания, состоящего из режущих зерен и связки шлировального круга, сружки и смазочно-Охлаждаощеи жид 1 Ости, ч 10 позВОляет по выходному сигналу даннон термопары определить искомую контактную температуру шлифуемон поверхности металла со шлифоВальным кругом в зоне резания..;ущность предлагаемого способа заключается в следующем: два закладных срезаемых термоэлектрода одинакового диаметра из различных материалов, например, пз хромеля и алюмеля, покрывают электроизоляционным лаком с теплопроводностью не более 0,1 втм град, ВыдержиВая толщину покрытия пределах 1 О - ЛО мкм, защемляют между тремя пластинами исследуемого образца 1 детали),...
Устройство для измерения температуры преимущественно в зоне резания
Номер патента: 877362
Опубликовано: 30.10.1981
Авторы: Зайцев, Старов, Федотова, Фролов
МПК: G01K 13/08
Метки: зоне, преимущественно, резания, температуры
...пре.делах условия самоторможения клинового соединения) за счет установки междуними опорного валика 6 из токонепроводящего материала. Обе половины образца с термоэлектродами зажаты с торированным усилием Р между корпусом 7и прижимной планкой 8 с помощью болтов 9 и пружин 10.30Под тарированным усилием понимается усилие, которое обеспечивает надежный спай и, в то же время, не нарушает целостности термоэлектродов и деталей. Это усилие зависит от прочностина изгиб материала обрабатываемой де- З 5тали и ее размеров. В общем случае.тарированное усилие прижима должноудовлетворять ограничению исходя изусловия сохранения прочности образцаи прогиба, в пределах упругой деформа 45 предел прочности при растяжении;расстояние от торца контактирующей...
