Стыковое соединение сборных элементов причалов и т. п. сооружений
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

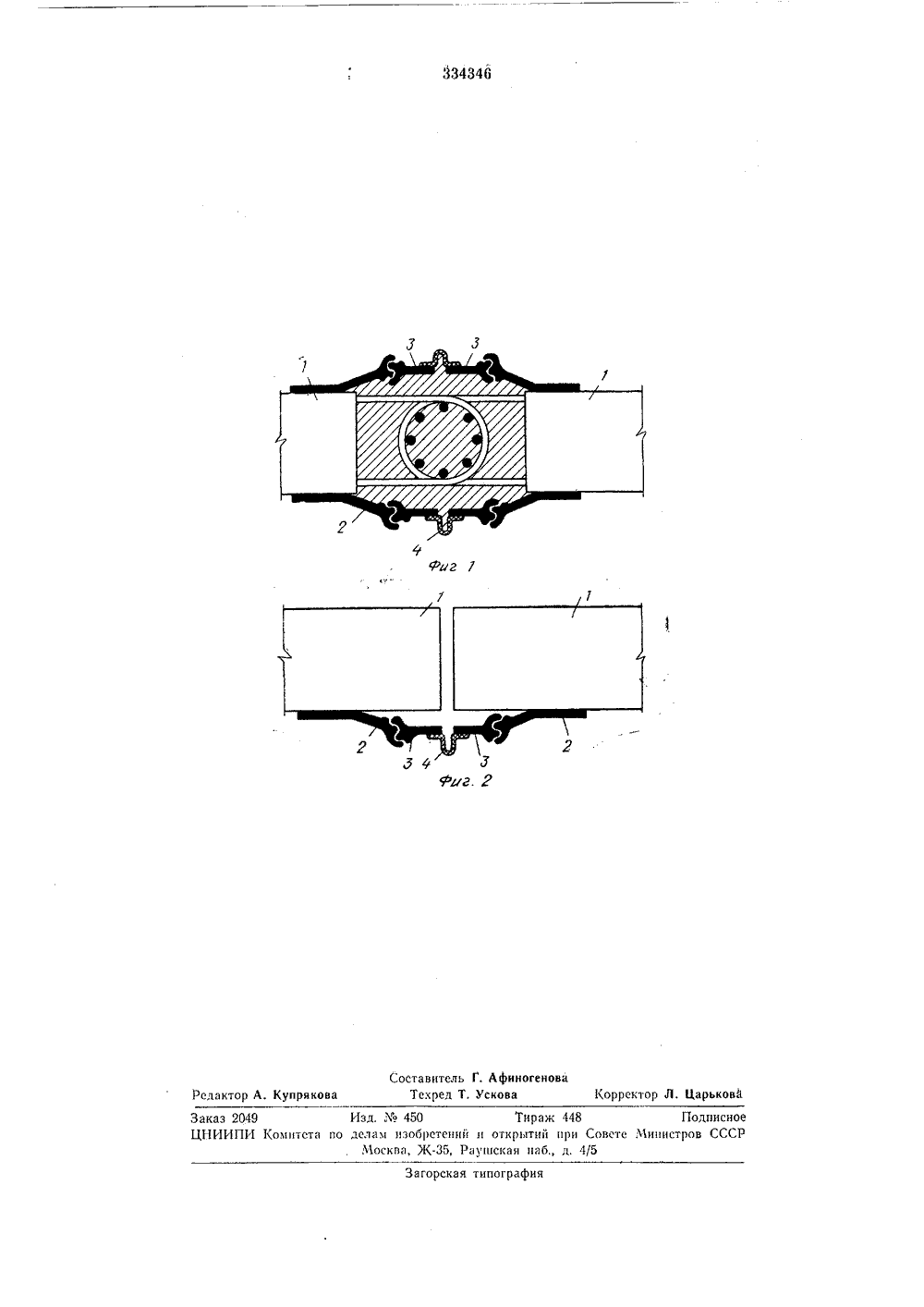

ОП ИСАЙ ИЕ ИЗОБРЕТЕНИЯ 334346 Союз Соввтскиа 1 оциалистический РеспубликВТОРСЙЬМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельства-Заявлено 25.Х.1970 ( 1477950/29-1с присоединением заявки-Приоритет -коаитет ко датам асбретений и открыти при Сеевтв Министров СССРУДК 69,057,4(088.8 Опубликовано 30.11.1972. Бюллетень1 Дата опубликования описания 1 З.И.1972 Авторыизобретения И. Николау и Я, Н. Фельдм 3 аявител СТЫКОВОЕ СОЕДИНЕНИЕ СБОРНЫХ ЭЛЕМЕНТОВ ПРИЧАЛОВ И Т. П. СООРУЖЕНИЙедм ет пзобретення 1Изобретение относится к области гидротехнического строительства,и касается стыкового соединения сборных элементов.причалов и т. п. сооружений.Известны стыковые соединения сборных элементов причалов и т, п, сооружений посредством шпунта,Однако эти стыковые соединения сборных элемецтов не обеспечивают герметичности соединения при смещецин стыкуемых элементов относительно один другого.Цель изобретения - обеспечение герметичности соединения при смещении стыкуемых элементов относительно один другого.Для этого стыковое соединение выполнено с дополнительными составными шпунтовыми элементами, размещенными между шпунтннами, причем части каждого дополнительного шпунтового элемента объединены между собой посредством компенсатора, выполненного из гибкого материала, например гидрорерина.На фиг, 1 изобра кен стык омоноличивания элементов в оболочке большого диаметра, в разрезе; ца фиг, 2 - стыковое соединение между блоками уголковой стенки.В стыкуемые элементы 1 заделываются шпунтины 2 в виде, например, половин шпунтовой сваи корытного профиля (ШКгю ГОСТУ 4781-55), которые посредством замков соединяются с дополнительными шпунтовыми элементами 3, выполненными из шпунтины плоского прориля ШП, разрезанной вдоль по середине на две части, объединенные посредством компенсатора 4, выполненного из гибкого материала, например гидрорерина. 1, Стыковое соединение сборных элементовпрнчалов,и т. и. сооружений посредством шпунта, отличаюиееся тем, что, с целью обес печения герметичности соединения при смещении стыкуемых элементов относительно один другого, оно выполнено с дополнительными составными шпунтовыми элементами, размещенными между шпуцтинами, причем 2 О части каждого дополнительного шпунтовогоэлемента объединены между сооой посредством компенсатора.2. Стыковое соединение сборных элементовпричалов и т. п. сооружений по п. 1, отличаю.25 иеесл тем, что компенсатор выполнен,из пиб.кого материала, например, гндрорерица.З 34346 Фиг 7 Составитель Г. АфиногеноваРедактор А. Купрякова Техред Т, Ускова Корректор Л. Царькова Загорская типография Заказ 2049ЦНИИПИ Коцит Изд.а по делам иО Тираж 448 Подписное бретений и открытий при Совете Министров СССРЖ, Раугиская наб д. 4/5
СмотретьЗаявка
1477950
В. И. Николау, Я. Н. Фельдман
МПК / Метки
Метки: причалов, сборных, соединение, сооружений, стыковое, элементов
Опубликовано: 01.01.1972
Код ссылки
