Пьезокерамический фильтрbceuui-va-rv-ialtllhio-i-: щ, . -. j •-••••-; аiu. -; »j-“• •• ••ifffmsi
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

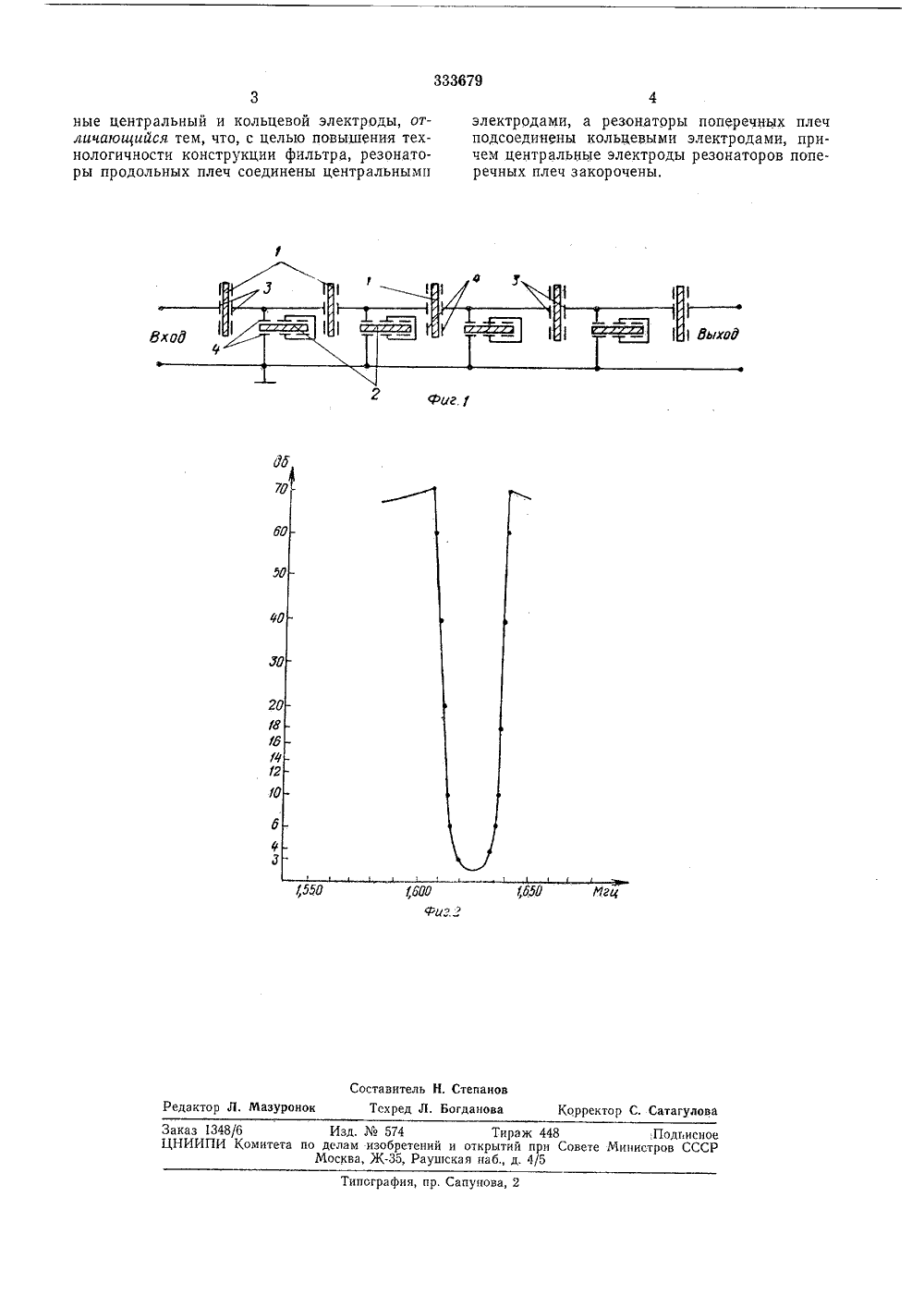

О П И С А Н И Е 333679ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Саюэ Оаветаииэ Сбциааиотическии РеспубликЗависимое от авт. свидетельстваМ. Кл. Н 031 т 9/32 Заявлено 10.Ч 1.1970 ( 1466802/26-9 присоединением заявкиКомитет по делам эобретений и открцти при Совете Министре СССРиоритет УДК 621 372 54(0 Опубликовано 21,111,1972, БюллетеньДата опубликования описания 10.Ч.197 Авторыизобретен А, Н, Алексеев, Л, Б. Кац, Л. П. Кузнецова,. А. Подгорнов, А. П. Пуговкин, И. Ф. Ротарь Московский ордена Трудового Красного Зн физический институтВ, М. Плужников,и В, Я. Сорокотягин мени инженерновитель ПЬЕЗОКЕРАМИЧЕ ФИЛЬТР окерамическнй тинных диско- ными электрочного плечей Предмет изобретени Пьезокерамическийлестничной схеме из 30 на поверхность котор льтр, собранныи по ковых резонаторов, нанесены разделенИзобретение относится к технике изготовления полосовых фильтров и может быть использовано в радиотехнике, связи, автоматикеи радиолокации,Известны пьезокерамические фильтры, собранные по лестничной схеме из дисковых резонаторов, на поверхность которых нанесеныразделенные центральный и кольцевой электроды.Эти фильтры недостаточно технологичны,что обусловлено трудностью реализации емкостного отношения резонаторов продольных ипоперечных плеч больше двух, а также сложностью комплектации звеньев фильтра из разнотипных резонаторов и необходимостью подгонки резонаторов продольных плеч на резонансную, а поперечных - на антирезонанснуючастоту.Цель изобретения - повышение технологичности конструкции фильтра.Для этого резонаторы продольных плечсоединены центральными электродами, а резонаторы поперечных плеч - кольцевымиэлектродами, причем центральные электродырезонаторов поперечных плеч закорочены.На фиг, 1 приведена электрическая схемадевятирезонаторного фильтра; на фиг. 2 показана его амплитудно-частотная характеристика,Предложенное устройство представляет собой лестничный полосовой пьезфильтр, образованный из одновых резонаторов 1 и 2 с делендами продольного и попересхемы.Дисковые резонаторы 1 и 2 изготавливаются одного типоразмера с соотношением диаметра к толщине не менее шести, что обеспечивает технологические размеры резонаторов 10 в диапазоне частот до 3 Мгт 1.Дисковые резонаторы 1 в продольных плечах схемы соединяются центральными электродами 3, а в поперечных плечах - кольцевыми электродами 4, что обеспечивает емко стное соотношение дисковых резонаторов 1 и2, стоящих в продольных и поперечных плечах, не менее четырех.Антирезонансная частота дисковых резонаторов 2 за счет электрического закорачивання 20 кольцевых электродов равна резонансной частоте дисковых резонаторов 1, что исключает необходимость подгонки указанных резонаторов в продольных и поперечных плечах схемы на различные частоты.333679 ф 550 б 5 д 1 БРО гц Составитель Н. Степанов Редактор Л. Мазуронок Техред Л. Богданова Корректор С. Сатагуловказ 1348/6 Изд.574 Тираж 44 НИИПИ Комитета по делам изобретений и открытий приМосква, Ж, Раушскан наб., д. 4/5 Подписноевете Министров СССР ипография, пр. Сапунова, 2 ные центральный и кольцевой электроды, отличающийся тем, что, с целью повышения технологичности конструкции фильтра, резонаторы продольных плеч соединены центральнымп электродами, а резонаторы поперечных плечподсоединены кольцевыми электродами, причем центральные электроды резонаторов поперечных плеч закорочены.
СмотретьЗаявка
1466802
Московский ордена Трудового Красного Знамени инженерно, физический институт
А. Н. Алексеев, Л. Б. Кац, Л. П. Кузнецова, В. М. Плужников, Ю. А. Подгорнов, А. П. Пуговкин, И. Ф. Ротарь, В. Я. Сорокот гин
МПК / Метки
МПК: H03H 9/54
Метки: »j—, аiu, пьезокерамический, фильтрbceuui-va-rv-ialtllhio-i, ••ifffmsi
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-333679-pezokeramicheskijj-filtrbceuui-va-rv-ialtllhio-i-shh-j-aiu-j-ifffmsi.html" target="_blank" rel="follow" title="База патентов СССР">Пьезокерамический фильтрbceuui-va-rv-ialtllhio-i-: щ, . -. j •-••••-; аiu. -; »j-“• •• ••ifffmsi</a>
