Уплотняющий элемент устройства для дозирования и уплотнения смеси
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 332912
Авторы: Гринберг, Мариковский, Рапопорт, Чей
Текст

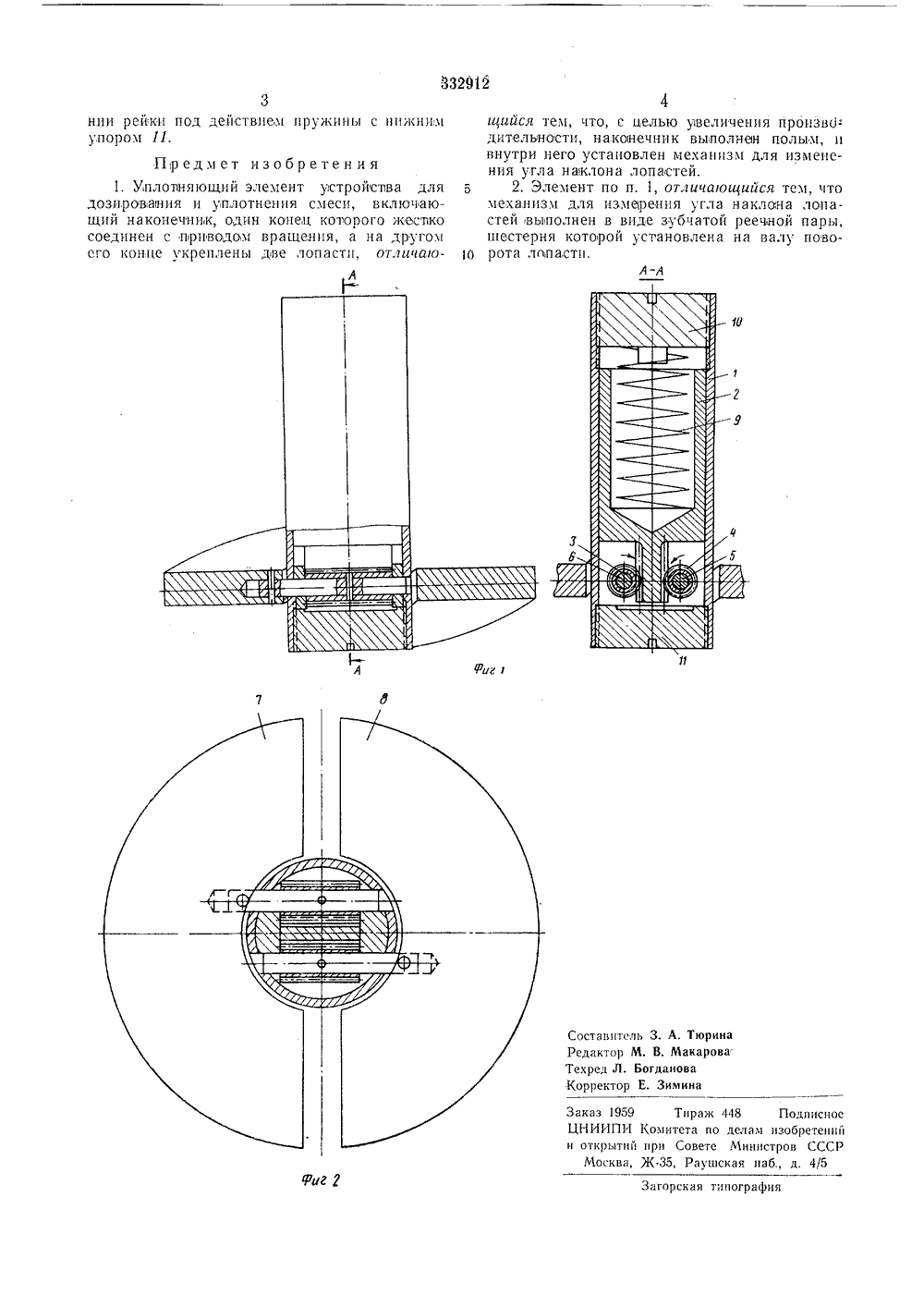

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ 3329 2 Самэ Советских Социалка)нческих РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. сви)детел тва-.11. 1(л, В 22 с 5/02 Заявлено 05.111.1970 ( 1411386/22-2)с присоединением заявки-Приоритет -Опубликовано 21.1.1972. Бюллетень1Дата опубликования описания 12 Л 1. 1972 Комитет па делам зобретений н открытий при Совете лмнистров СССР)е)., )г гРОЗНАЯ Авторыизобретеии М. Гринб И, П. Мариковский, Н. Ш, Рапопорт, Л. Г. Чен Заявитель осударствеццое проектное конструкторско-техническоестроения о машино ЛОТНЯ 1 ОЩИЙ ЭЛЕМЕНТ УСТРОЙСТВА ДЛЯ ДОЗИРОВАНИЯ И УПЛОТНЕНИЯ СМЕСИ 1Изобретение относится к ооластп литейного производства и может, быть применено как в этой области, так и в других отраслях промьпиленности для уплотнения текучих материалов.Известен уплотнякпций элемент устройства для доз)рования и упг)от пения смеси, включающий цаконечни)к, один конец которого жестко соединен с приводом вращения, а на другом его конце укреплены д)ве лопасти.Известный уплотняющий элемент имеет в вертикально) плоскости щель между рабочими лопастями определенной )пирины, определяеьму)о оптимальным углом подъема ви)нтовой линии, который составляет 7 - . 12. Г 1 ри меньших углах подъема, хотя плотность и увеличиваемся, значительно уменьшается ширина щели, что снижает производительно)сть. При углах подъема более 12, хотя и у)величивается производительность, эффект у)плотнения значительно снижается, так как лопасти перестают скользить по уплот)няемому материалу, и происходит с)рез отдельных порций уплотняемого материала относительно основной его массы,С целью улвеличения производительности в пре)дложенох) уллотняющем элементе наконечник выполнен полым, и внутри него установлен механизм для измерения угла наклона лопастей, выполненный в виде зубчатой реечной пары, шестерня которой установг)еиа ца валу поворота лопасти.На сриг. 1 и 2 показан предлоценны) уплогцяющий элемент.Упг)отняющий элемент состоит из пустогс,)о)о аконечника 1, внутри которого иерех)е)цае)ся двусторонняя зубчатая,реЙка 2. РеЙ- ка находится в зацепленш. с шестернями т и 1, которые, в свою о)средь, жестко связаны о через валы 5 и б с лопастями 7 и 8. Рейкаподпржинена пружиноЙ 9. Ход реЙ)и ограничивается верхним 10 и нижним 11 упорами. При от)сутствии нагрузки на лопасти со стороны уплотняемого материала они под дей- )5 ствием пружины через рей)оу и шестернечалов )поворачи)ваются )в полоке)е, соответствующее ма)к)сиз)аг)ьному углу наклона, что )позволяет:в начальной стадии уплотнения уллотняемой смеси интен сивно поступать из надлопастного пространства под лопасти. Затем по мере поступления смеси под лопасти нагрузка на них постепенно возрастает и, преодолевая усилие пружины, постепенно изменяет угол наклона лопастей, 25 В момент соприкосновения рейки с верхнимупором 10 угол на)клона становится минимальным, и происходит, наиболее интенсивное уплотнение смеси..Ча)ксй)альныЙ угол )аклона лопастеи фик- ЗО сирустся в начале работы при сопрвкос)овс332912 Составитель 3. А. Т Редактор М. В. Ма Техред Л. Богданов Корректор Е Зимин нна ова Заказ 1959ЦНИИПИ Коткрытий иМосква, Ж Тираж 44 Подписное яаги изобретений ииистров СССР я цаб д. 4/5 гиитета по д ри Совете М 35 Рг шск агорская типография 3нии рейки под действием пружины с нижнигмупором 11. Предмет изобретен и я1. Уплотняющий элемент устройгспва для дозирования и уплотнения смеси, включающий наконечггик, один конец которого жестко соединен с приводом вращегния, а на другом его конце укреплены две лопасти, отггичаощийся тем, что, с целью увеличения произвО- дительности, наконечник выполнен полым, и внутри него установлен механизм для изменения угла наклона лопастей.5 2. Элемент по п. 1, от,гичаощайся тем, чтомеханизм для измегрения угла наклона лопастей выполнен в виде зубчатой реечной пары, шестерня которой установлена на валу повоо рота лопасти,
СмотретьЗаявка
1411386
Государственное нроектное конструкторско техническое бюро машиностроени
И. П. Мариковский, Н. Ш. Рапопорт, Л. Г. Чей, Э. М. Гринберг
МПК / Метки
МПК: B22C 15/02
Метки: дозирования, смеси, уплотнения, уплотняющий, устройства, элемент
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/2-332912-uplotnyayushhijj-ehlement-ustrojjstva-dlya-dozirovaniya-i-uplotneniya-smesi.html" target="_blank" rel="follow" title="База патентов СССР">Уплотняющий элемент устройства для дозирования и уплотнения смеси</a>
Литейная форма для отливки колеса с наклонными лопастями
Номер патента: 1533828
Опубликовано: 07.01.1990
МПК: B22D 15/00
Метки: колеса, литейная, лопастями, наклонными, отливки, форма
...33, ограничителя 34,установленного в подвижной полуформе 15для регулировки хода реечного привода.Литейная Форма работает следующим образом,При раскрытии формы плита 10 крепления перемещается на величину хода,Определяемого положением ограничителя 34, вследствие чего происходитвывод вставки 1 иэ отливки. При этомдвуплечий рычаг 28 механизма задерк 25ки раскрытия полуформ удерживает поЛуформы от раскрытия, После полноговывода из отливки вставки 1 выступднуплечего рычага 28 ныхоцит из углубления в промежуточной плите 13 и 30прекращает удержание полуформ в сомкнутом состоянии. Фиксатор 32 входитв углубление реечного привода 25,исключая возможность его перемещения в направлении неподнижной полуформы с целью предохранения днуплечего...
