Плотина из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 331150
Авторы: Всесоюзный, Придорсгин
Текст

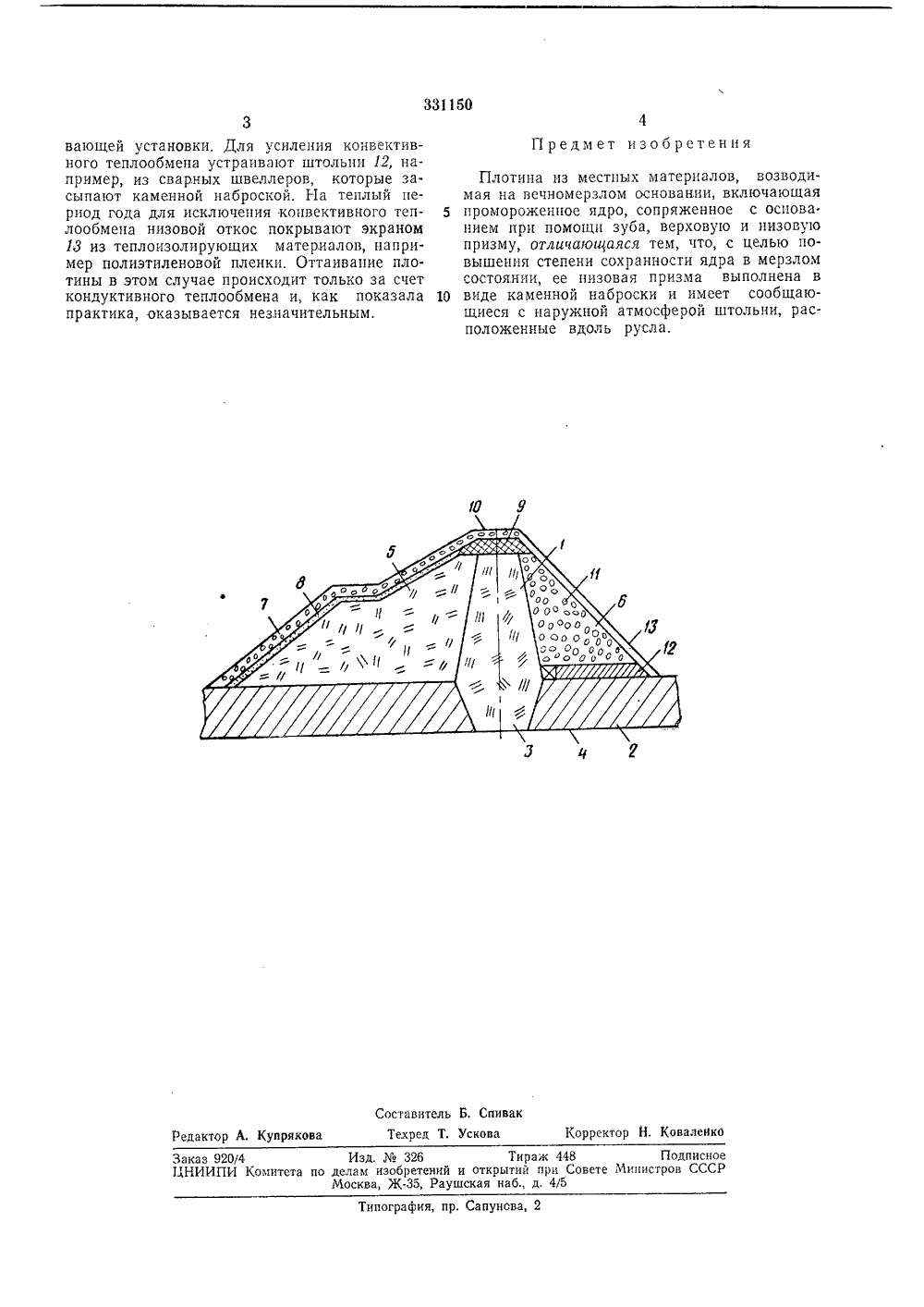

33 ИБО ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюа Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 03.1,1969 ( 130616829-14)с присоединением заявкиМ, Кл, Е 02 Ь 7/06 Комитет по делам нор ите аобретеиий и открытиипри Совете МииистровСССРД( 621.824.3/31(088,8) Опубликовано 07 11.1 Дата опубликования. Придорсгин 3 аявител есоюзный научно-исследовательский инсим. Б. Е, Веденеева гидротехники ОТИНА ИЗ МЕСТНЫХ МАТЕРИАЛО рожецного ядра 1, ым основанием ного до коренных змы 5 и низовой няется из талых ослойно укатыважного воздуха до ромораживается вю исключает возИзобретение относится к области гидротехнического строительства в районах Крайнего Севера,В известной плотине из местных материалов, возводимой на вечномерзлом основании, включающей промороженное ядро, сопряженное с основанием при помощи зуба, верховую и низовую призмы, не обеспечивается необходимая сохранность ядра в мерзлом состоянии,Цель изобретения - повышение степени сохранности ядра в мерзлом состоянии. Для этого низовая призма плотины выполнена в виде каменной наброски и имеет сообщающиеся с наружной атмосферой штольни, расположенные вдоль русла. На чертеже изображена предлагаемая плотина.Плотина состоит из промосопряженного с вечномерзлпри помощи зуба 3, врезанпород 4, из верховой припризмы б.Ядро 1 плотины выполсвязных грунтов, которые пют при температуре нару- 20 без засоления, и ппериод укатки, что полностьможность фильтрации. Проморажцвдцпе укладываемых слоев достигается зд счет интенсивной подачи грунтана карту укладки, разравццвдцця и времениукладки,5 Зуб 3 выполнен цз уплотненных тдль 1 х связных грунтов, тдкже промороженных во времяукладки.Верховая призма 5 выполнена цз слабоуплотненных супесчаных плц суглпп 1 сттлх10 промороженных прц укладке грунтов, кдмспной наброски 7 на щебеночной подготовке 8,мохоторфяцой прослойки 9, прикрытой щебнем илц галькой 10. От грунта, уложенного вверховую призму, требуется высокая степень15 деформируемостц, обеспечивающая сохранность откосной части основания, поэтомугрунт не укатывается плотно. В связи с этимв верховую призму могут послойно укладываться грунты, имеющие температуру до - 320 с последующей укаткой,Низовая призма б плотины возводцтся цзсортированцой каменной наброски прц любыхотрицательных температурах наружного воздуха, Поддерживание и усиление мерзлоты25 осуществляют за счет конвектцвного теплообмена в каменной наброске 11, создающего отрицательную температуру па низовой степкеядра 1. Низовдя призма пз сортцровапцогокамня играет в зцмцее время роль заморджцЗаказ 920/4 Изд.326 Тираж 448АНИИПИ Комитета по делам изобретений и открытий при СоветМосква, Ж, Раушская наб., д. 4/5 ПодписноеМинистров СССР ипография, пр. Сапунова,3вающей установки, Для усиления конвективного теплообмена устраивают штольни 12, например, из сварных швеллеров, которые засыпают каменной наброской, На теплый период года для исключения коцвективного теплообмеца низовой откос покрывают экраном И из теплоизолирующих материалов, например полиэтиленовой пленки. Оттаивание плотины в этом случае происходит только за счет кондуктивного теплообмена и, как показала практика, оказывается незначительным,Плотина из местных материалов, возводимая на вечномерзлом основании, включающая 5 промороженное ядро, сопряженное с основа.цием при помощи зуба, верховую и низовую призму, отличающаяся тем, что, с целью повышения степени сохранности ядра в мерзлом состоянии, ее низовая призма выполнена в 10 виде каменной наброски и имеет сообщающиеся с наружной атмосферой штольни, расположенные вдоль русла,
СмотретьЗаявка
1306168
В. М. Придорсгин, Всесоюзный научно исследовательский институт гидротехники Б. Е. Веденеева
МПК / Метки
МПК: E02B 7/06
Опубликовано: 01.01.1972
Код ссылки
