Генератор на туннельном диоде

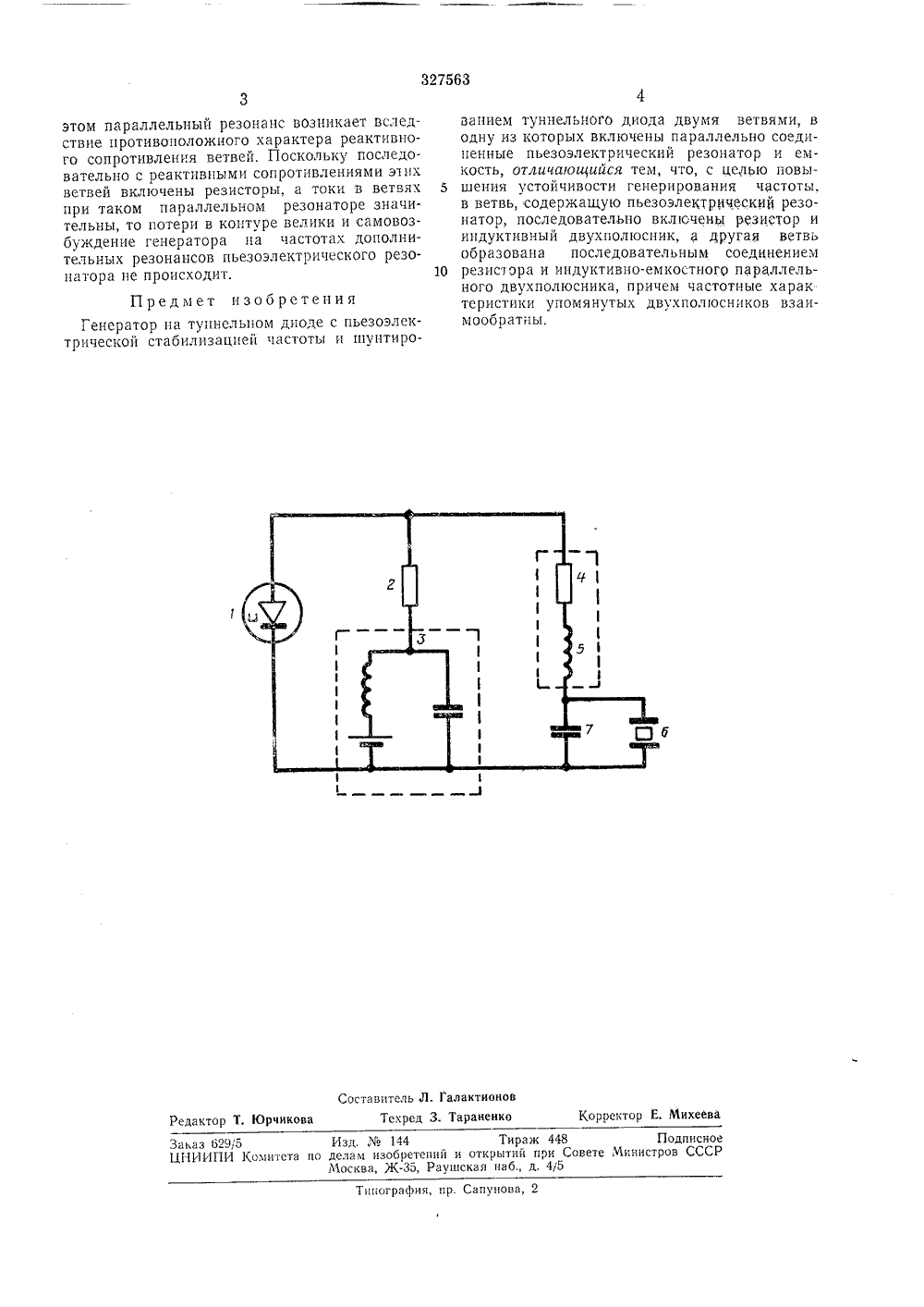

О П И С А Н И Е 327563ИЗОБРЕТЕНИЯ Союз Советских Социалистических РеспубликАВТОРСКОМУ СВИДЕТЕЛЬСТВУ видетельстваависимое от автаявлецо 12 Х 111 35457226-9) 69 (.Ч. Кл ЗЬ 7/08 с присоединением заявкиКомитет по делам изобретений и открытий при Совете Министров СССРриоритетгубликовано 26 1.1972. ата опубликования опи юллетень хе 5ия 20.111.1972 УДЫ 621.373.422(088.8 Агторизобрстеш инскии аявитель НЕРА 1 ОР НА ТУННЕЛЬНО ОД зоо Изобретение относится к области радиотехники и может быть применено для генерации колебаний высокостабильцой частоты в радио- передающих устройствах.Известны генераторы на туннельном диоде с пьезоэлектрической стабилизацией частоты, в которых для расширения диапазона стабилизируемых частот параллельно туннельному диоду годключецы две ветви, образующие ца частоте генерации параллельный колебательцый контур. В таких устройствах генерируемая частота неустойчива и неоднозначна.Целью изобретения является ювышецие устойчивости генерирования частоты. Это достигается тем, что в ветвь, содержащую пьезоэлектрический резонатор, последовательно включены резистор и индуктивный двухполюсцик, а другая ветвь образована последовательным соединением резистора и индуктивно-емкостного параллельного двухполюсцика, причем частотные характеристики упомянутых двухполюсников взаимообратны.Принципиальная схема генератораражена на чертеже.Генератор выполнен в виде параллельного соедицения трех ветвей. Первая ветвь содержит туцпельный диод 1, вторая - последовательно соединенные резистор 2 и ицдуктивцоемкостный параллельный двухполюсшк д, частотная хаоактеристика У.(в) сопротивления которого имеет це менее одного нуля и одного полюса, а третья - последователь цо соединенные резистор 4, индуктивный двухиолюсник 5 и пьсзоэлектрцческий резонатор б, зашунтиро ванный конденсатором 7. Частотная характеристика 1(а) сопротивления двухполюсника имеет один нуль и более.При отключенном пьезоэлектрическом резонаторе туццельцый диод нагружен ца постоян цое сопротивление и в схеме колебания отсугствует. При включенном пьезоэлектрическом резонаторе ца генерируемой частоте возникновение резонансов в каждоц из ветвей, подключенных параллельно туннельному диоду, про исходит почти независимо от состояния соседней ветви. Поскольку 1.,(о) ца генерируемой частоте имеет параллельный резонанс из-за предварительной пастройи, а в емкостцой ветви параллельный резонанс возникает вслед ствие действия пьезоэлектрического резонатора, то ток в этих ветвях мал и на резисторах этих ветвей выделяется активная мощность, значительно мецьцая той, которая запасается в реактивных сопротивлениях ветвей. Вслед ствие этого добротность всей колебательнойсистемы высока, что и способствует возникновению колеоаций.11 а частотах дополнительных резонансовпьезоэлектрического резонатора частотная ха рактеристика 1.1(ю) це имеет полюсов, При327563 этом параллельный резонанс возникает вследствие противоположного характера реактивного сопротивления ветвей, Поскольку последовательно с реактивными сопротивлениями этих ветвей включены резисторы, а токи в ветвях при таком параллельном резонаторе значительны, то потери в контуре велики и самовозбуждение генератора на частотах дополнительных резонансов пьезоэлектрического резонатора не происходит. ванием туннельного диода двумя ветвями, в одну из которых включены параллельно соединенные пьезоэлектрический резонатор и емкость, отличающийся тем, что, с целью повы щения устойчивости генерирования частоты,в ветвь, соДеРжаЩУю пьезоэлектРичессКи 9 Резонатор, последовательно включены резистор и индуктивный двухполюсник, а другая ветвь образована последовательным соединением 10 резистора и индуктивно-емкостногО параллельного двухполюсника, причем частотные характеристики упомянутых двухполюснпков взаимообратны. Предмет изобретенияГенератор па туннельном диоде с пьезоэлектрической стабилизацией частоты и шунтироТираж 448 Подписное открытий при Совете Министров СССР кап наб., д. 4/5 Заказ 6295 Изд.144ЦНИИПИ Комитета по делам изобретенийМосква, Ж, Рау апунова, 2 ьпография, п Составитель Л. Галактионоведактор Т, Юрчикова Техред 3. Тараненко Корректор Е. Михее
