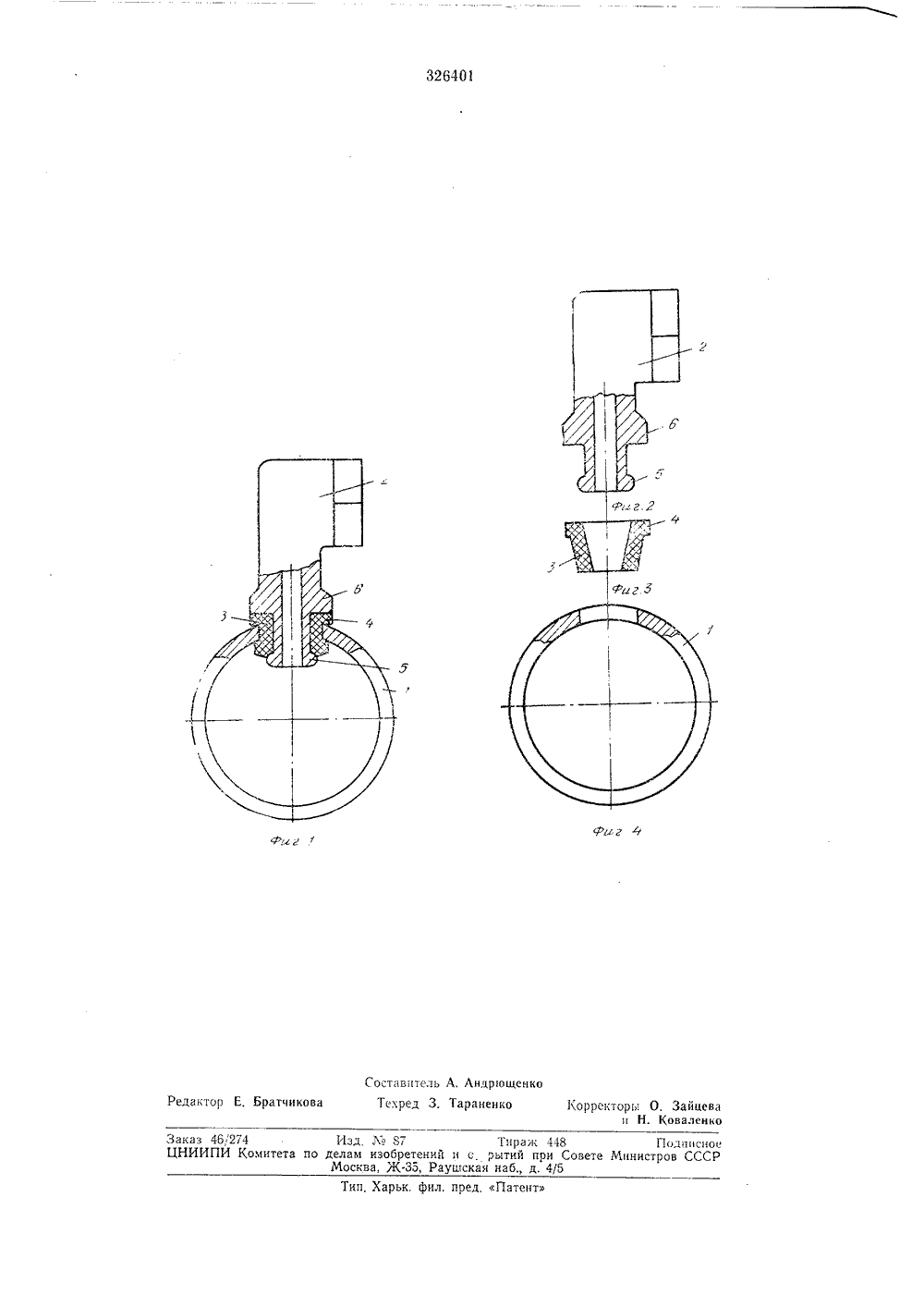

326401 ОП ИСАНИЕИЗОБРЕТЕН ИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сооз Советских Социалистических РеспубликЗависимое от авт. свидетельства-М. Кл. Г 16 17/06 Заявлено 12.1 Х.1969 ( 1369559/29-14)с присоединением заявки .хвПриоритет -Опубликовано 19.1.1972. Бюллетень4Дата опубликования описания 23.111.1972 Комитет по делам изобретений и открытий при Совете Министров СССР, г г .: 1 .:"т - 1к 11 Авторыизобретения В. Е. Солодухин и П. Г. Середа Заявитель СОЕДИНЕНИЕ ТРУБЫ СО ШТУЦЕРОМ ФОРСУНКИ Известны соединения трубы со штуцером форсунки посредством эластичной втулки.Недостатком такого соединения является малая степень герметичности в соединении при повышенном давлении в трубопроводе. Предлагаемое соединение трубы со штуцером форсунки лишено этих недостатков. Это достигается тем, что штуцер выполнен с тор- цОВЫМ буртиком и кольцеВым Въступом, между которыми расположена втулка, имеющая внутреннее конусное отверстие и опорное кольцо на наружной поверхности.На фиг. 1 изображен общий вид соединевия трубы со штуцером форсунки; на фиг. 2 - 4 - элементы соединения.Труба 1 соединяется со штуцером 2 посредством эластичной втулки т, имеющей внутреннее конусное отверстие и опорное кольцо 4 на наружной поверхности. Эластичная втулка расположена между торцовым буртиком 5 и кольцевым выступом 6 штуцера 2 форсунки. Соединение форсунки с трубой осуществляется в следующем порядке.Эластичная втулка 3 вводится в отверстиетрубы 1 до опорного кольца. Затем вставляют 5 штуцер 2 форсунки в конусное отверстие эластичной втулки 8 и от приложенного усилия торцовой буртик 5 штуцера 2 разжимает эластичную втулку т по наружному ее диаметру со стороны внутренней части трубы, чем и до стигается полная герметичность соединения. Предмет изобретения Соединение трубы со штуцером форсункипосредством эластичной втулки, отличиютттееея тем, что, с целью повышения степени герметичности соединения при повышенном давлении в трубе, штуцер выполнен с торцовым буртиком и кольцеВым Выстпом, между ко торьгми расположена втулка, имеющая внутреннее конусное отверстие и опорное кольцо на наружной поверхности.326401 Редактор Е, Братчикова аказ 46,274 Изд, М 87 Тнракк 448 ПодписноеНИИПИ Комитета по делам изобретений н с рытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 и, Харьк, фил, пред. Патент ставнтель А. АндрющенкТекред 3, Тараненко корректоры О, Зайцева и Н. Коваленко
