Оптимизатор к. п. д. гидротурбины

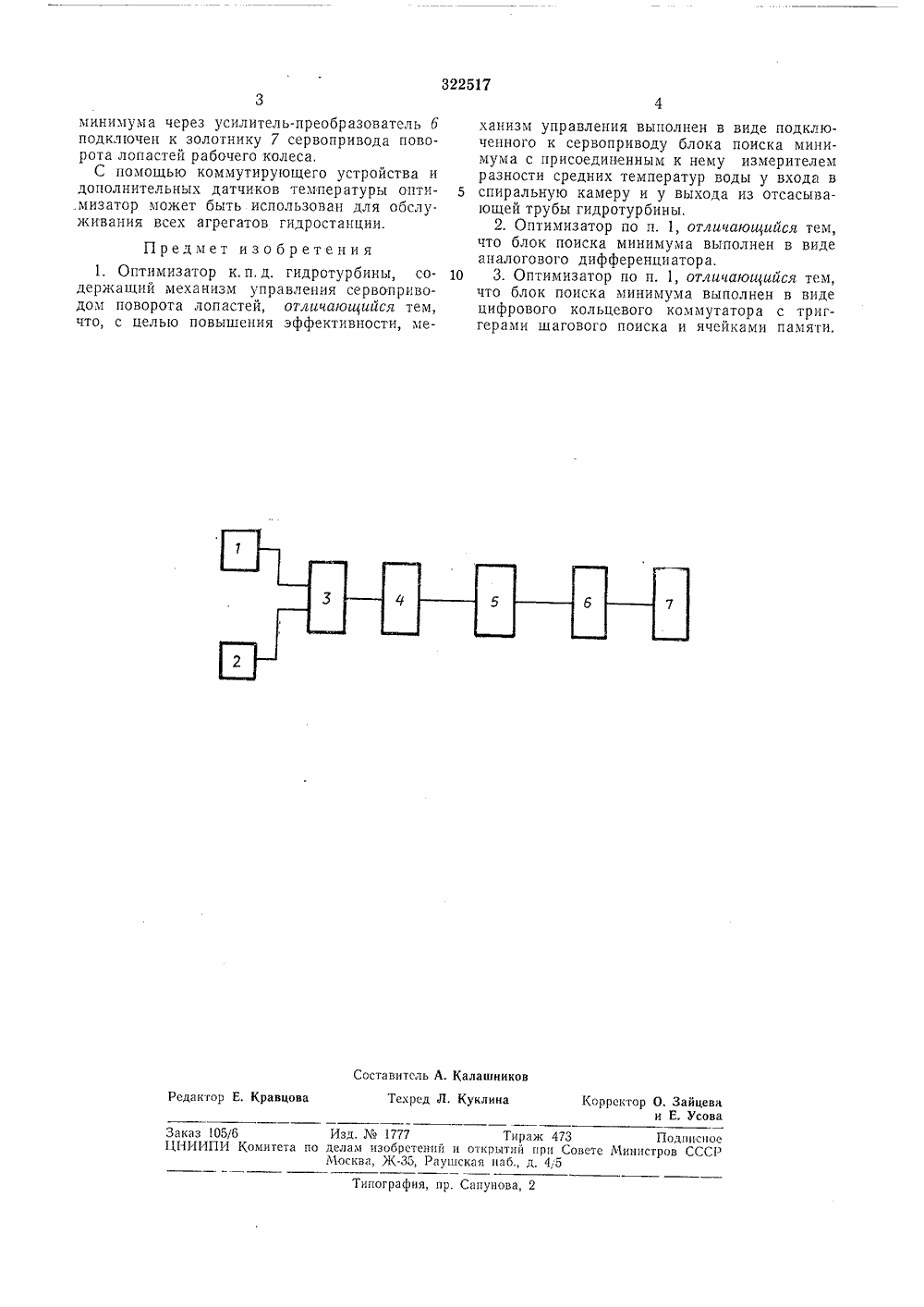

ОПИСАН И ИЗОБРЕТЕН И К АВТОРСКОМУ СВИДЕТЕЛЬСТВ 32257 Сова Советских Социалистических Республиквисимое от авт. свидетельства Мявлено 17,Ч 11.1970 ( 1463290/24 ЗЬ исоединением заявки(омитет по долам изобретений и открепткГ при Совете Министромиорит публиковано ЗО,Х.1971. Бюллетеньата опубликования описания 8.11.1972 УДК 621.224(088.8) вторызобретени аявитель В. Ф, Балакирев, Т. М. Нэмени, Ю. М. Романенко и И. Г. Цизин Научно-исследовательский сектор Всесоюзного ордена Ленина роектно-изыскательского и научно-исследовательского институт Гидропроект им, С, Я. ЖукаОПТИМИЗАТОР К.П,Д, ГИДРОТУРБИН Изобретение касается автоматического ре гулирования поворотнолоп астцых гидротур бин,Известны оптимизаторы к. п. д. гидротурбины, содержащие механизм управления сервоприводом поворота лопастей. В этих оптимизаторах механизм управления выполнен в виде кулачка, профиль которого в соответствии с заранее заданной комбинаторпой зависимостью изменяет угол поворота лопастей рабочего колеса при изменении положения направляющего аппарата гидротурбины.Эффективность таких оптимизаторов недостаточна, так как фактическая зависимость к. п.д. гидротурбины от взаимного положения двух ее регулирующих органов - направляющего аппарата и лопастей рабочего колеса изменяется при эксплуатации из-за наличия люфтов и изменения коэффициентов усиления в системах управления этими органами. Поэтому работа гидротурбины по заранее заданной характеристике постепенно приводит к понижению к. п. д, агрегата. Корректировка комбинаторпых характеристик действующих турбин изменением профиля кулачка является очень трудоемкой операцией, которая, как правило, выполняется лишь через длительные промежутки времени,Цель изобретения - повысить эффективность оптимизатора. Для этого механизм управления выполненв виде подключенного к сервоприводу блока поиска минимума с присоедиценным к нему измерителем разности средних температур во ды у входа в спиральную камеру и у выходаиз отсасывающей трубы гидротурбины. Поскольку при максимуме к.п.д. гидротурбины достигается минимальная разность температур, оптимизатор непрерывно устанавливает 10 лопасти рабочего колеса в положение, соответствующее наибольшему к. п, д. прп данном открытии направляющего аппарата.На чертеже представлена принципиальнаясхема оптимизатор а.15 Датчики 1 и 2 представляют собой системыизмерителей температуры, позволяющие определять среднюю температуру воды у входа в спиральную камеру и у выхода цз отсасывающей трубы гидротурбины. Разрешающая 20 способность датчиков 1 и 2 должна быть цеменее 10 - 5 ОС.Измеритель 3 разности сигналов датчиков1 и 2 присоединен через усилитель 4 к блоку 5 поиска минимума. Этот блок может быть 25 выполнен, например, в виде аналогового дифференциатора с настройкой на минимум по второй производной, Другим примером выполнения блока 5 может служить цифровой кольцевой коммутатор с триггерами шагово го поиска и ячейками памяти, Блок 5 поиска322517 ханизм управления выполнен в виде подключенного к сервоприводу блока поиска минимума с присоединенным к нему измерителемразности средних температур воды у входа в5 спиральную камеру и у выхода из отсасывающей трубы гидротурбины,2, Оптимизатор по п. 1, отличающийся тем,что блок поиска минимума выполнен в видеаналогового дифференциатора.10 3. Оптимизатор по п. 1, отличающийся тем,что блок поиска минимума выполнен в видецифрового кольцевого коммутатора с триггерами шагового поиска и ячейками памяти. оста Вигель алашников Техре ректор О. Заицев и Е. Усов. Куклина вцова едактор каз 105/б Изд. Мз 1777-1 ЛИПИ Комитета по делам изобрстснти Москва, Ж, 1 оаТипография, пр. Сапунова, 2 минимума через усилитель-преобразователь б подключен к золотнику 7 сервопривода поворота лопастей рабочего колеса.С помощью коммутирующего устройства и дополнительных датчиков температуры опти.мизатор может быть использован для обслуживания всех агрегатов гидростанции. Предмет изобретения1. Оптимизатор к.п,д. гидротурбины, содержащий механизм управления сервоприводом поворота лопастей, отличающийся тем, что, с целью повышения эффективности, меТираж 473 Подписи о открьггий прп Совете Министров ССС ская наб., д, 45
