Ловитель проволоки при обрыве ее

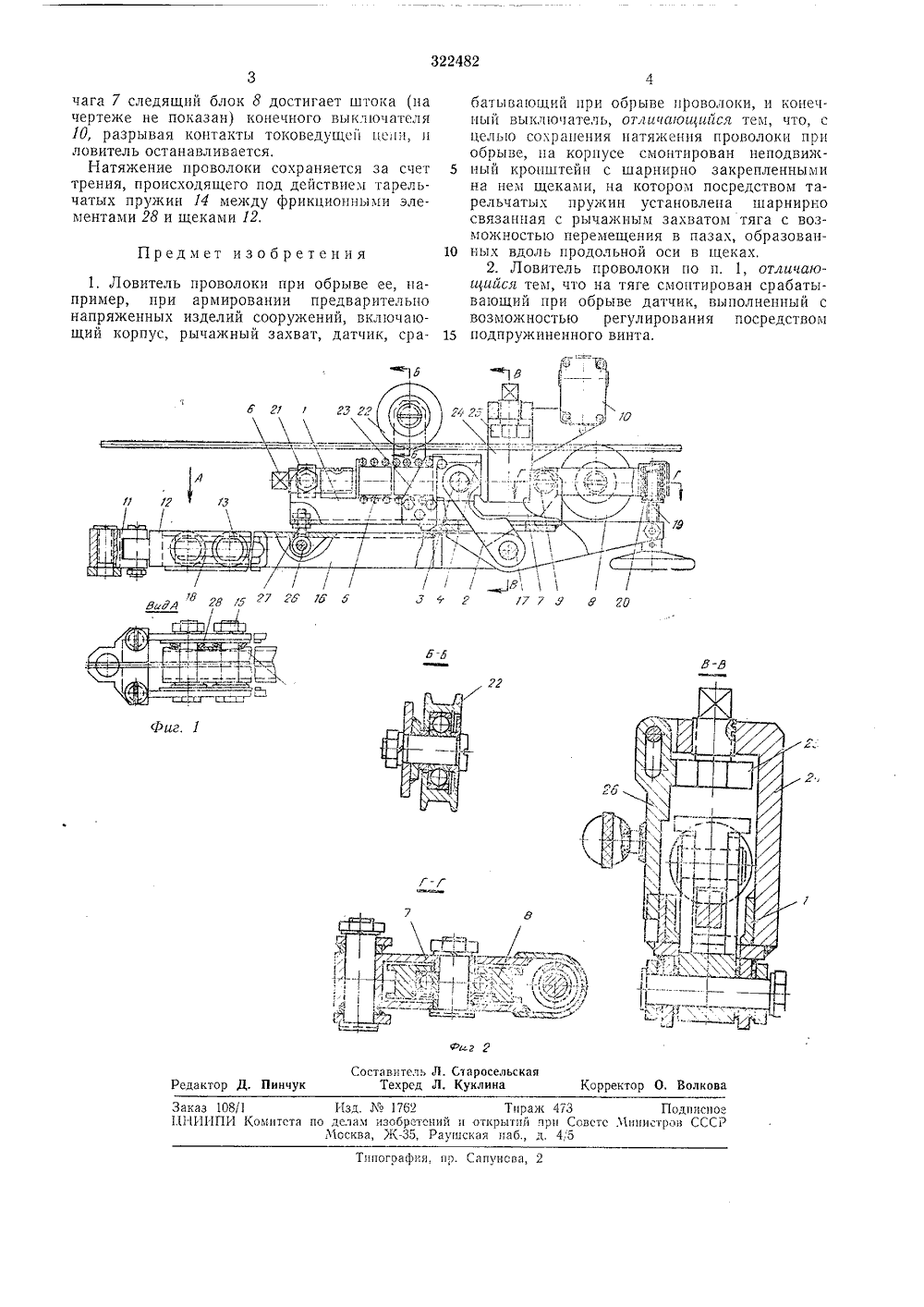

О П И С А Н И Е 322482ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскик Социалистические РеспубликЗависимое от авт. свидетельстваЗаявлено 24,17.1970 ( 1428831/29 с присоединением заявки1. Кл. Е 04 д 2111 Комитет по делам аобретеннй и открыти прн Совете Министров СССРПриоритет публиковано ЗО.Х 1.1971. Бюллетень36ата опубликования описания 3.11.1972 ДК 693.554:691.87 - 42 (088.8) Авторыизобретения хов, А. Т. Бундин, В. Я. Кузьми А, Костров Заявител Ивановский механический завод Главэнергостроймеханизации ИТЕЛЬ ПР ОКИ ПРИ ОБРЫВЕ орпус 1, 2 ычага 2,щей рифкоторойаяся наобрыве 30 Известен ловитель проволоки при обрыве ее, например, при армировании предварительно напряженных изделий и сооружений, содержащий корпус, рычажный захват, датчик, срабатывающий при обрыве проволоки, и конечный выключатель.Предлагаемый ловитель отличается от известного тем, что на его корпусе смонтирован неподвижный кронштейн с шарнирно закрепленными на нем щеками. На кронштейне посредством тарельчатых пружин установлена шарнирно связанная с рычажным захватом тяга с возможностью перемещения в пазах, образованных вдоль продольной оси в щеках. Кроме того, на тяге может быть смонтирован датчик, выполненный с возможностью регулирования посредством подпружиненного винта.Ловитель такой конструкции позволяет сохранять натяжение проволоки при обрыве.На фиг. 1 изображен предлагаемый ловитель проволоки, общий вид и вид по стрелке А; на фиг. 2 - разрезы по Б - Б, В - В иГ - Г на фиг. 1.Ловитель проволоки содержит к рычажный захват, состоящий из р соединенного осью 3 с захватываюленой губкой 4, на хвостовой части установлена пружина 5, опирающ винт б, датчик, срабатывающий при проволоки, состоящип из рычага 7 с торцовым зубом и следящим блоком 8, поворачивающимся относительно оси 9, и конечный выключатель 10. На корпусе ловителя смонтирован неподвижный кронштейн П с двумя шарнирно закрепленными на нем щеками 12.На кронштейне посредством пальцев И, тарельчатых пружин 14 и гаек 15 установлена тяга 1 б, шарнирно связанная осью 17 с рычагом 2 с возможностью перемещения в пазах 18, образованных в щеках,Датчик, срабатывающий при обрыве проволоки, выполнен с возможностью регулирования посредством винта 19, подпружиненного пружиной 20. На корпусе ловителя размещены также цапфа 21, опорный блок 22, ограничитель 23, Г-образная стойка 24 с верхней рифленой губкой 25, Положение корпуса ловителя регулируется болтом 2 б с гайкой 27.При обрыве проволоки рычаг 7 датчика под действием пружины 20 поворачивается относительно оси 9. Одновременно торцовый зуб рычага 7 выходит из зацепления, и рычаг 2 рычажного захвата вместе с захватывающей рифленой губкой 4 под действием усилий пружины 5 поворачивается на определенный угол относительно оси 17, в результате чего проволока улавливается, попадая между захватывающей рифленой губкой 4 и верхней рифленой губкоп 25. В момент поворота ры..11 пнистрои СССР Изд.1762 делам пзобрс Москва, ЖЗаказ 108/1ПНИИПИ Комитс 3Сове Тираж открьппй пр (ая паб д. внии Раг пография, пр. Сапунов чага 7 следящий блок 8 достигает штока (на чертеже не показан) конечного выключателя 10, разрывая контакты токоведущсй цепи, и ловитель останавливается.Натяжение проволоки сохраняется за счет трения, происходящего под действием тарельчатых пружин 14 между фрикциопными элементами 28 и щеками 12. Предмет изобретения 1. Ловитель проволоки при обрыве ее, например, при армировании предварительно напряженных изделий сооружений, включающий корпус, рычажный захват, датчик, срабатывающий при обрыве проволоки, и конечный выключатель, отличающийся тем, что, с целью сохранения натяжения проволоки при обрыве, на корпусе смонтирован неподвиж ный кронштейн с шарнирно закрепленнымина нем щеками, на котором посредством тарельчатых пружин установлена шарнирно связанная с рычажным захватом тяга с возможностью перемещения в пазах, образован ных вдоль продольной оси в щеках.2. Ловитель проволоки по п. 1, отличаюи 1 ийся тем, что на тяге смонтирован срабатывающий при обрыве датчик, выполненный с возможностью регулирования посредством 15 подпружиненного винта.
