Формирователь кодовых импульсов

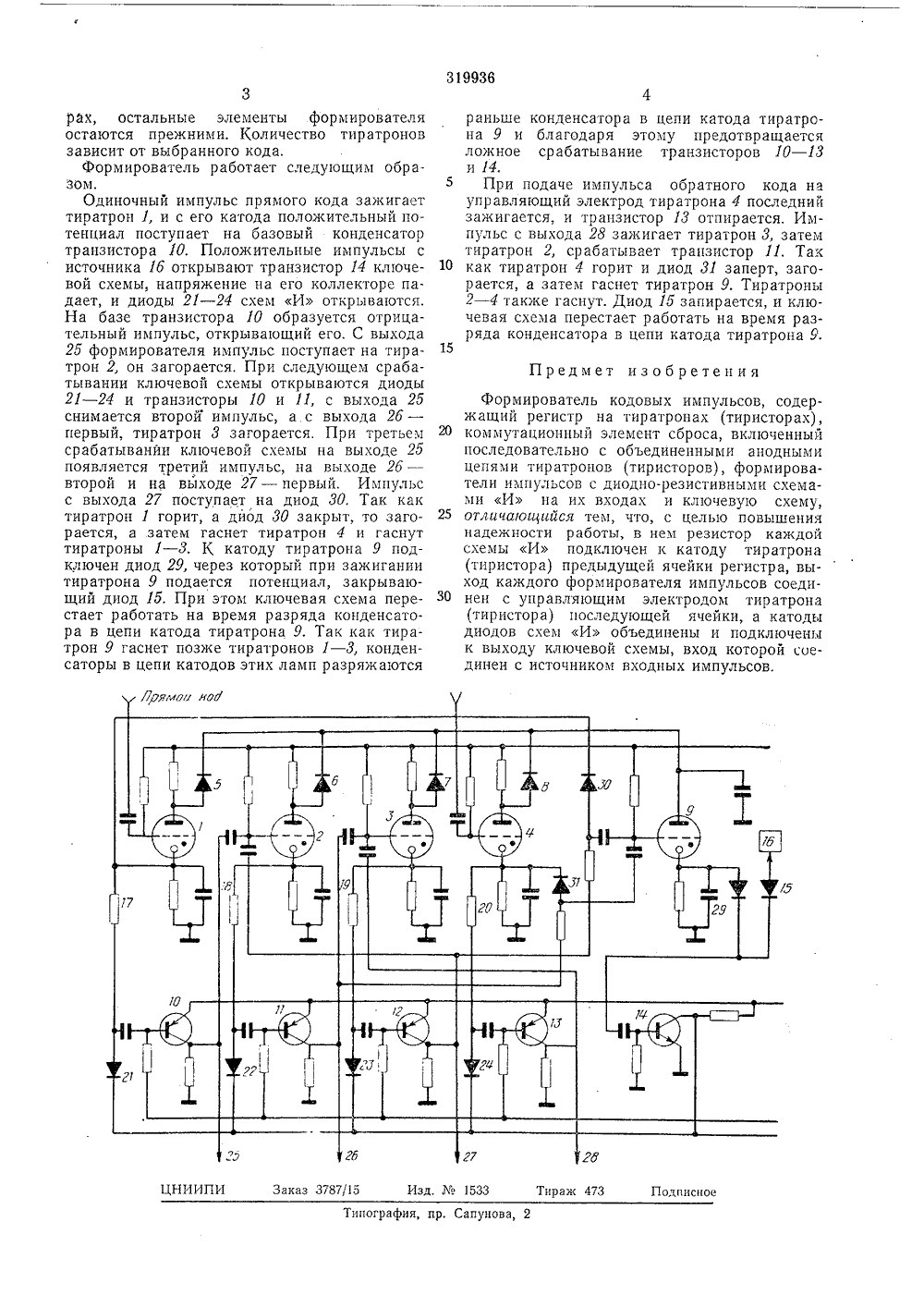

319936 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союа Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 15 ЛХ.1969 ( 1360371/18-24)с присоединением заявкиМПК б 06 1/О риоритет Комитет по дела изобретениЙ и открытий при Совете Министров СССР621.374.32 (088.8) публиковано 02.Х.1971. Бюллетень3ата опубликования описания 10.1.1972 вторзобретения С, М. РожкуяавЗаявитель ОРМИРОВАТЕЛЬ КОДОВЪХ ИМПУЛЪСОВ 2 Изобретение относится к импульсной технике и может быть использовано для формирования пачек импульсов, пропорциональных выбранному коду, например прямому и обратному, десятичному или другому.Известен формирователь кодовых импульсов, содержащий регистр на тиратронах (тиристорах), коммутационный элемент сброса, включенный последовательно с объединенными анодныои цепями тиратронов (тиристоров), формирователи импульсов с диодно-резисторными схемами И на их входах и ключевую схему,Однако для получения прямого и обратного кодов одновременно к регистру на тиратронах (тиристор ах) необходимо подключить реверсивный счетчик, что снижает надежность работы формирователя и повышает его стоимость.Для повышения надежности работы предлагаемого формирователя резистор каждой диодно-резистивной схемы И подключен к катоду тиратрона (тиристора) предыдущей ячейки регистра, выход каждого формирователя импульсов соединен с управляющим электродом тиратрона (тиристора) последующей ячейки, а катоды диодов схем И объединены и подключены к выходу ключевой схемы, вход которой соединен с источником входных импульсов. На чертеже изображена принципиальнаясхема предлагаемого формирователя кодовых импульсов.Устройство содержит регистр, выполненный 5 на тиратронах 1 - 4, анодные цепи которыхобъединены посредством диодов 5 - 8 и включены последовательно с коммутационным элементом 9 сброса, выполненном на тиратроне: формирователи импульсов, выполненные на 10 транзисторах 10 - 13 с диодно-резистивнымисхемами И на их входах, ключевую схему на транзисторе 14, вход которой через диод 15 соединен с источником 16 входных импульсов.Диодно-резистивные схемы И образованы 15 резисторами 17 - 20 и диодами 21 - 24 соответственно, причем резистор каждой схемы И подключен к катоду тиратрона предыдущей ячейки регистра, а катоды диодов схем И объединены и подключены к выходу ключевой 20 схемы,Выходы 25 - 28 каждого формирователя импульсов соединены с управляющим электродом тиратрона последующей ячейки регистра.Команда прямого или обратного кода посту пает соответственно на управляющие электроды тиратронов 1 или 4.Диод 29 служит для увеличения быстродействия устройства, Если быстродействие регистра на тиратронах становится недостаточ ным, то он может быть выполнен на тиристо319936 аказ 3787/15 ЦНИИПИ зд. ЛЬ 15 Тираж Подписно ппографня, пр. Сапунова,рйх, остальные элементы формирователя остаются прежними. Количество тиратронов зависит от выбранного кода.Формирователь работает следующим образом.Одиночный импульс прямого кода зажигает тиратрон 1, и с его катода положительный потенциал поступает на базовый конденсатор транзистора 10. Положительные импульсы с источника 1 б открывают транзистор 14 ключевой схемы, напряжение на его коллекторе падает, и диоды 21 - 24 схем И открываются. На базе транзистора 10 образуется отрицательный импульс, открывающий его. С выхода 25 формирователя импульс поступает на тира- трон 2, он загорается. При следующем срабатывании ключевой схемы открываются диоды 21 - 24 и транзисторы 10 и 11, с выхода 25 снимается второй импульс, а с выхода 2 б - первый, тиратрон 3 загорается. При третьем срабатывании ключевой схемы на выходе 25 появляется третий импульс, на выходе 26 - второй и на выходе 27 - первый. Импульс с выхода 27 поступает на диод 30, Так как тиратрон 1 горит, а диод 30 закрыт, то загорается, а затем гаснет тиратрон 4 и гаснут тиратроны 1 - 3. К катоду тиратрона 9 подключен диод 29, через который при зажигании тиратрона 9 подается потенциал, закрывающий диод 15. При этом ключевая схема перестает работать на время разряда конденсатора в цепи катода тиратрона 9. Так как тира- трон 9 гаснет позже тиратронов 1 - 3, конденсаторы в цепи катодов этих ламп разряжаются раньше конденсатора в цепи катода тиратрона 9 и благодаря этому предотвращается лохкное срабатывание транзисторов 10 - 13 и 14.При подаче импульса обратного кода науправляющий электрод тиратрона 4 последний зажигается, и транзистор 13 отпирается. Импульс с выхода 28 зажигает тиратрон 3, затем тиратрон 2, срабатывает транзистор 11. Так 10 как тиратрон 4 горит и диод 31 заперт, загорается, а затем гаснет тиратрон 9. Тиратроны 2 - 4 также гаснут. Диод 15 запирается, и ключевая схема перестает работать на время разряда конденсатора в цепи катода тиратрона 9.15 Предмет изобретения Формирователь кодовых импульсов, содержащий регистр на тиратронах (тиристорах), 20 коммутационный элемент сброса, включенныйпоследовательно с объединенными анодными цепями тиратронов (тиристоров), формирователи импульсов с диодно-резистивными схемами И на их входах и ключевую схему, 25 отличающийся тем, что, с целью повышениянадежности работы, в нем резистор каждой схемы И подключен к катоду тиратрона (тиристора) предыдущей ячейки регистра, выход каждого формирователя импульсов соеди- ЗО нен с управляющим электродом тиратрона(тиристора) последующей ячейки, а катоды диодов схем И объединены и подключень 1 к выходу ключевой схемы, вход которой соединен с источником входных импульсов.
