Номер патента: 316934

Автор: Набоков

ZIP архив

Текст

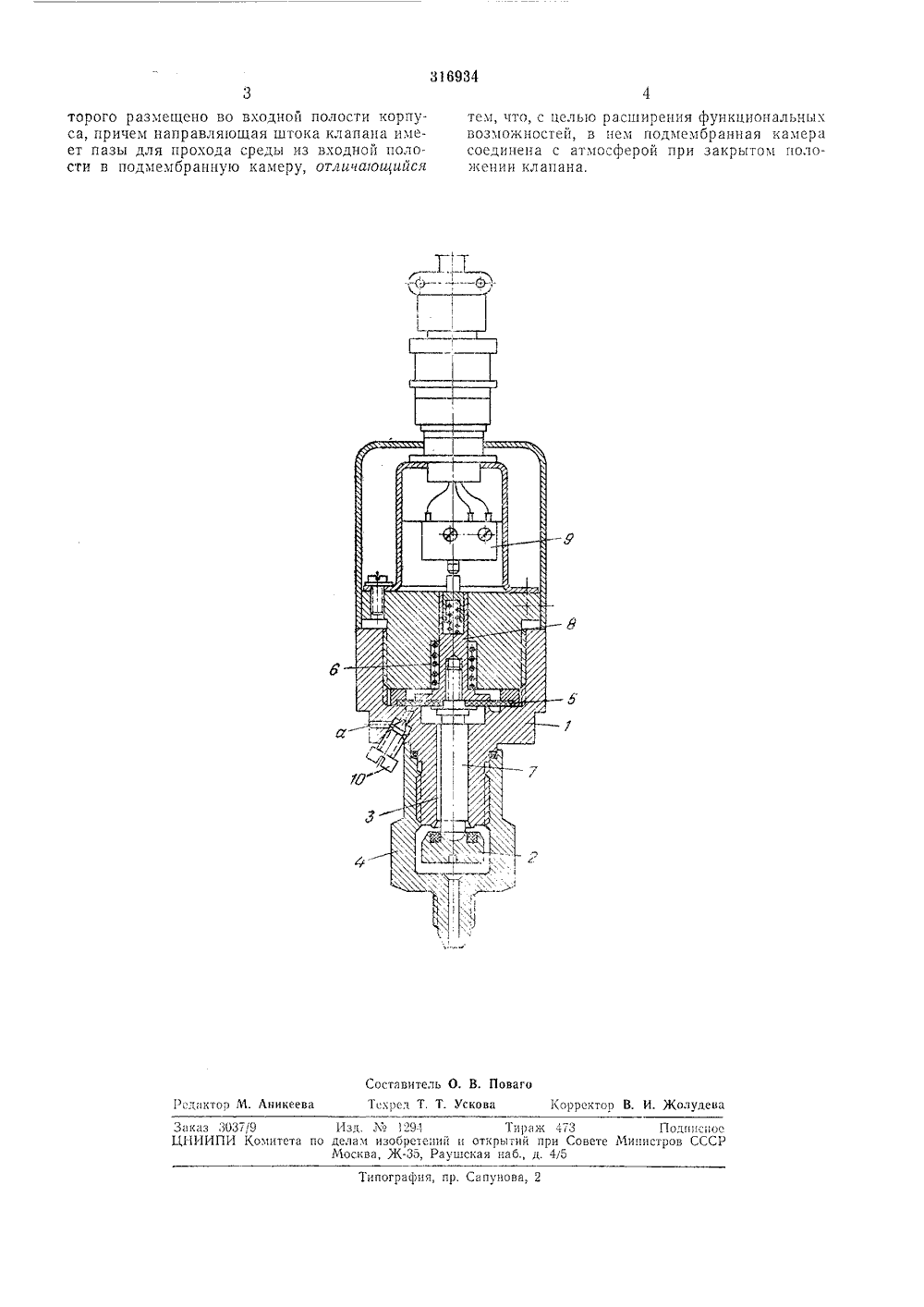

О П И С А Н И Е 316934КЗОБРЕТЕЙЙЯ Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт, свидетельстваЗаявлено 13.7,1970 ( 1425 о 26,18-24),:,К б 01 с 1 5/О с присоединениемПриоритет явкиКомитет по аепам изобретений и открыти ори Совете Министров 6 ССРОпубликовано 1971, Бюллетень30 ДК 654.9-525(088.8) а опубликования описания 2 Г.Х.197 Авторизобретени абоков явитель ЕНИЯ ГНАЛ ИЗАТОР Изобретение относится к средствам автоматизации производственных процессов и предназначено для сигнализации па пульте управления об аварийном давлении в емкости илн м агистр ал и. 5Известные сигнализаторы давления содержат манометрический чувствительный элеменг со штоком, воздействующий на контакть; микропереключателя и связанный с ним клапан, седло которого размещено во входной полости 10 корпуса, причем направляющая штока клапана имеет пазы для прохода среды из входной полости в подмембранную камеру. Однако такие сигнализаторы не защищены от аварийного повышения давления. 15Описываемый сигнализатор отличается от известных тем, что в нем подмембранная камера соединена с атмосферой при закрытом положении клапана. Такое выполнение сигнализатора позволяет защитить его мембранный 20 элемент от воздействия аварийного давления.На чертеже изображена схема устройства, В корпусе 1 сигнализатора размещается клапан 2, в направляющей которого выполнен паз 3. Клапан и его седло расположены во 25 входной полости сигнализатора, соединенной с рабочей емкостью штуцером 4. Манометрический чувствительный элемент в виде мембраны 5 фиксируется и уплотняется по корпусу в исходном положении пружиной б. Мем- З 0 брана 5 соединена с клапаном 2 с помощью штока 7. Гайка 8 мембраны замыкает контак. ты микропереключателя 9. Дренаж среды из подмембранной камеры осуществляется через отверстие а, проходное сечение которого регулируется с помощью дросселя 10.1 ри возникновении давления во входной полости рабочая среда через паз 3 поступает в подмембранную камеру, Мембрана 5, преодолевая усилие пружины б, перемещается в верхнее оложение и через гайку 8 воздействует на кнопку переключателя; одновременно клапан 2,;кестко соединеннй с мембраной, садится на седло во входной полости корпуса 1 и герекрывает поступление среды в подмембранную камеру. Дальнейшее усилие от повышения давления воспринимается только телом клапана, рассчитанного на высокое давление. Мембрана 5 при переходе в верхнее положение соединяет подмембранную камеру и дренажное отверстие с атмосферой через кольцевую проточку в корпусе, что исключает возникновение в подмембранной камере давления, способного вызвать задержку в срабатывании при обратном ходе.Спгналпзатор давления работает в области изменения давления от 0,2 до 3000 кгс/слР.Предмет изобретенияСиги ализатор давления, содержащий подпружиненный манометрический элемент со штоком и связанный с ним клапан, седло ко316934 Составитель О. В. Поваго кеева Техрсд Т. Т. Ускова Коррект. Жо И ад, М 194 Тираж 473 Подписио делам изобретений и открытий при Совете Министров ССС Москва, Ж, Раушскан наб., д. 4/5 Заказ 3037 гс 9 ЦНИИПИ Комитипографпп, пр. Сапунов торого размещено во входной полости корпуса, причем направляющая штока клапана имеет пазы для прохода среды из входной полости в подмеморанную камеру, отличающийся тем, что, с целью расширения функциональных возможностей, в нем подмембранная камера соединена с атмосферой при закрытом полоисении клапана. 1 д

Смотреть

Заявка

1425626

А. Н. Набоков

МПК / Метки

МПК: G01D 5/06

Метки: давления, сигнализатор

Опубликовано: 01.01.1971
