Пирометр спектрального отношения с развертывающим уравновешиванием сигналов

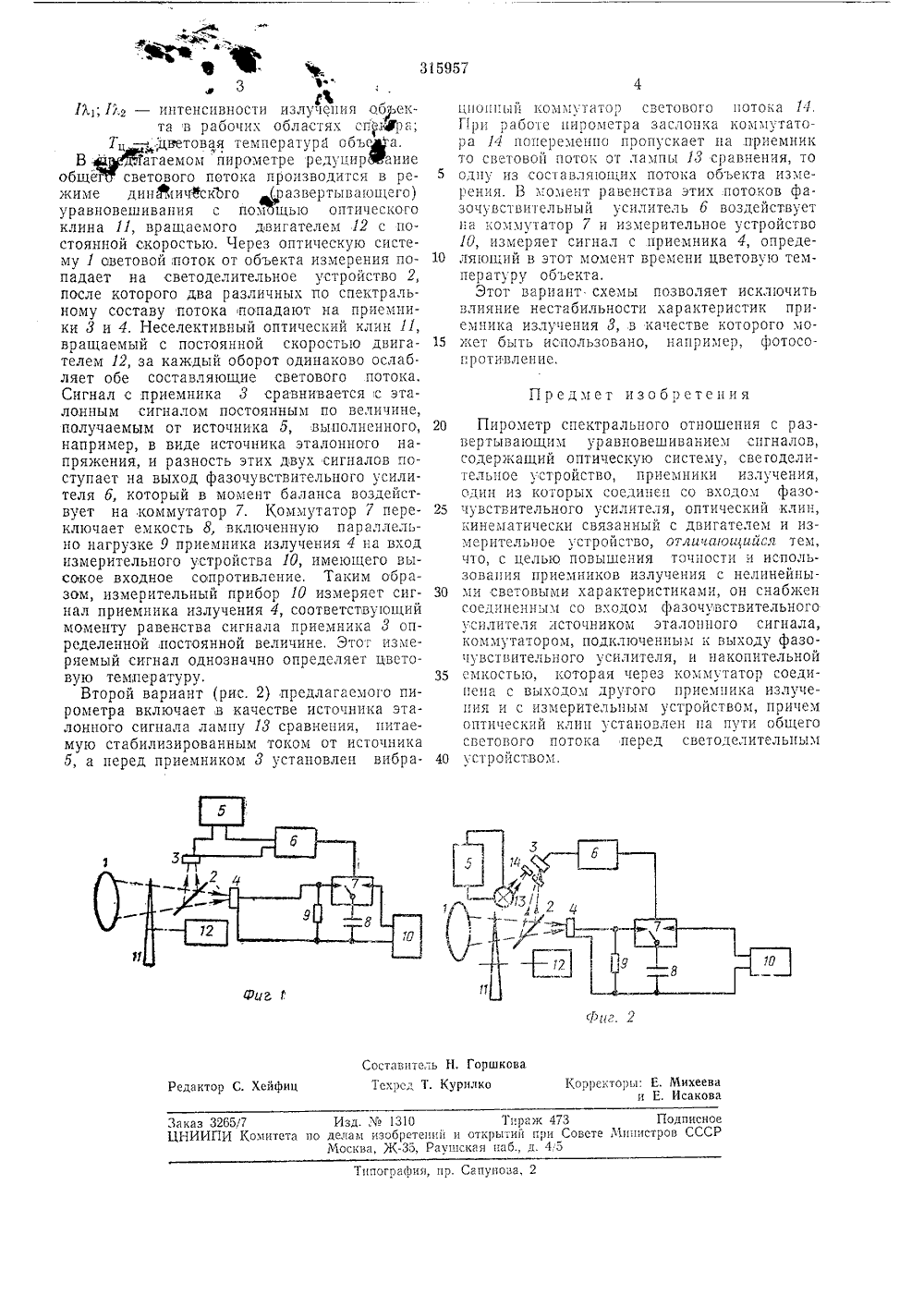

3 5957 ОПИСАНИЕ ИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 29.7.1970 ( 1443638/18-10) К 6011 исоединеыием заявки М ПриоритетОпубликовано 01.Х.1971. БюллетеньДата опубликования описания 18.1.197 Комитет по деламобретений и открытАвторизобретен и В. Трубицин явитель РОМ ЕТР ВАЮЩ КТРАЛЬНОГО ОТНОШЕНИЯ С РАЗВЕРТЫУРАВНОВЕШИВАНИЕМ СИ ГНАЛОВ 2 светоделительного устройства 2, за которым установлены приемники 3 и 4 излучения.Приемник 3 и источник 6 эталонного напряжения подключены к входу усилителя 6, ра ботающего в режиме нуль-индикатора, Выходусилителя 6 подключен к коммутатору 7, который подключаег накопительную емкость 8, шунтирующую нагрузочное сопротивление 9 приемника 4 излучения, к измерительному 10 устройству 10 с высокоомным входом. Пирсметр содержит также оптический клин 11, связанный с двигателем 12.Принцип действия пнрометра основан натом, что если поддерживать один из сигна лов приемников постоянным, редуцируя общий световой поток, то второй сигнал будет определять отношение сигналов и, следовательно, цветовую температуру:=С=соп С 1 Л,1 ЛУ, У, и У сигналы до реду редуцир коэффи 12 иИзобретение относится к области температурных измерений.Известен пирометр спектрального отношения, использующий принцип развертывающего уравновешивания. В этом пирометре применяются приемники излучения с линейной световой характеристикой (фотоэлементы, фотодиоды) .Однако при использовании этого пнрометра на результаты измерений влияет нелинейность приемников излучения.Для повышения точности и использования приемников излучения с нелинейными световыми характеристиками предлагаемый пирометр снабжен источником эталонного сигнала, соединенным с входом фазочувствительного усилителя, коммутатором, подключенным к выходу фазочувствительного усилителя, и накопительной емкостью, которая через коммутатор соединена с выходом другого приемника излучения и с измерительным устройством, причем оптический клин установлен на пути общего светового потока перед светоделительным устройством.На фиг. 1 представлена схема описываемого пирометра с источником эталонного сигнала в виде источника эталонного напряжения; на фиг, 2 - то же, с источником эталонного сигнала в виде температурной лампы,Пирометр состоит из оптической системы 1,приемников изученияцирования;ованные сигналы;цнент редукции;,ЪИ 1, Й., - интенсивности излучения обьекта в рабочих областях сп 1 Фра:Тц в цветовая температура объедка.В " агаемом пирометре редуцирМРание обще светового потока производится в режиме динАичФского развертывающего) уравновешивания с помощью оптического клина 11, вращаемого двигателем 12 с постоянной скоростью. Через оптическую систему 1 световой поток от объекта измерения попадает на светоделительное устройство 2, после которого два различных по спектральному составу потока попадают на приемники 3 и 4. Неселективный оптический клин 11, вращаемый с постоянной скоростью двигателем 12, за каждый оборот одинаково ослабляет обе составляющие светового потока. Сигнал с,приемника т сравнивается с эталонным сигналом постоянным по величине, получаемым от источника 5, выполненного, например, в виде источника эталонного напряжения, и разность этих двух сигналов поступает на выход фазочувствительного усили. теля б, который в момент баланса воздействует на коммутатор 7. Коммутатор 7 переключает емкость 8, включенную параллельно нагрузке 9 приемника излучения 4 на вход измерительного устройства 10, имеющего высокое входное сопротивление. Таким образом, измерительный прибор 10 измеряет сигнал приемника излучения 4, соответствующий моменту равенства сигнала приемника 3 определенной,постоянной величине, Этот измеряемый сигнал однозначно определяет цветовую температуру.Второй вариант (рис. 2) предлагаемого пирометра включает в качестве источника эталонного сигнала лампу 18 сравнения, питаемую стабилизированным током от источника 5, а перед приемником 8 установлен вибрацпоппьп 1 коммутатор светового потока 14.При работе пирометра заслонка коммутатора 14 попеременно пропускает па приемник то световой поток от лампы 13 сравнения, то 5 одну из составляющих потока объекта измерения. В момент равенства этих потоков фазочувств 14 тельный усилитель б воздействует а коммутатор 7 и измерительное устройство 10, измеряет сигнал с приемника 4, опреде ляюп;ий в этот момент времени цветовую темпер атуру объекта.Этот вариант схемы позволяет исключитьвлияние нестабильности характеристик приемника излучения Зв качестве которого мо жет быть использовано, например, фотосопротивлепие,Предмет изобретения 20 Пирометр спектрального отношения с развертывающим уравновешиванием сигналов, содержащий оптическую систему, свегоделителы 1 ое устройство, приемники излучения, один из которых соединен со входом фазо чувствительного усилителя, оптический клин, кинематически связанный с двигателем и измерительное устройство, отла саоцийся тем, что, с целью повышения точности и использования приемников излучения с нелинейны ми световыми характеристиками, он снабжен соединенным со входом фазочувствительного усилителя источником эталонного сигнала, коммутатором, подкл 1 оченным к выходу фазочувствительного усилителя, и накопительной 35 емкостью, которая через коммутатор соедипена с выходом другого приемника излучения и с измерительным устройством, причем оптический клин установлен па пути общего светового потока перед светоделительным40 стройством,Тирак 473 Подписио ытий при Совете Министров ССС паб., д. 4,5
