Номер патента: 1090898

Опубликовано: 07.05.1984

Авторы: Бозов, Гринберг, Дименко, Зайко, Кисиленко, Кравченко, Поспелов, Потапенко, Пустовойтов

МПК: F01K 7/40

Метки: паровой, регенеративная, турбины

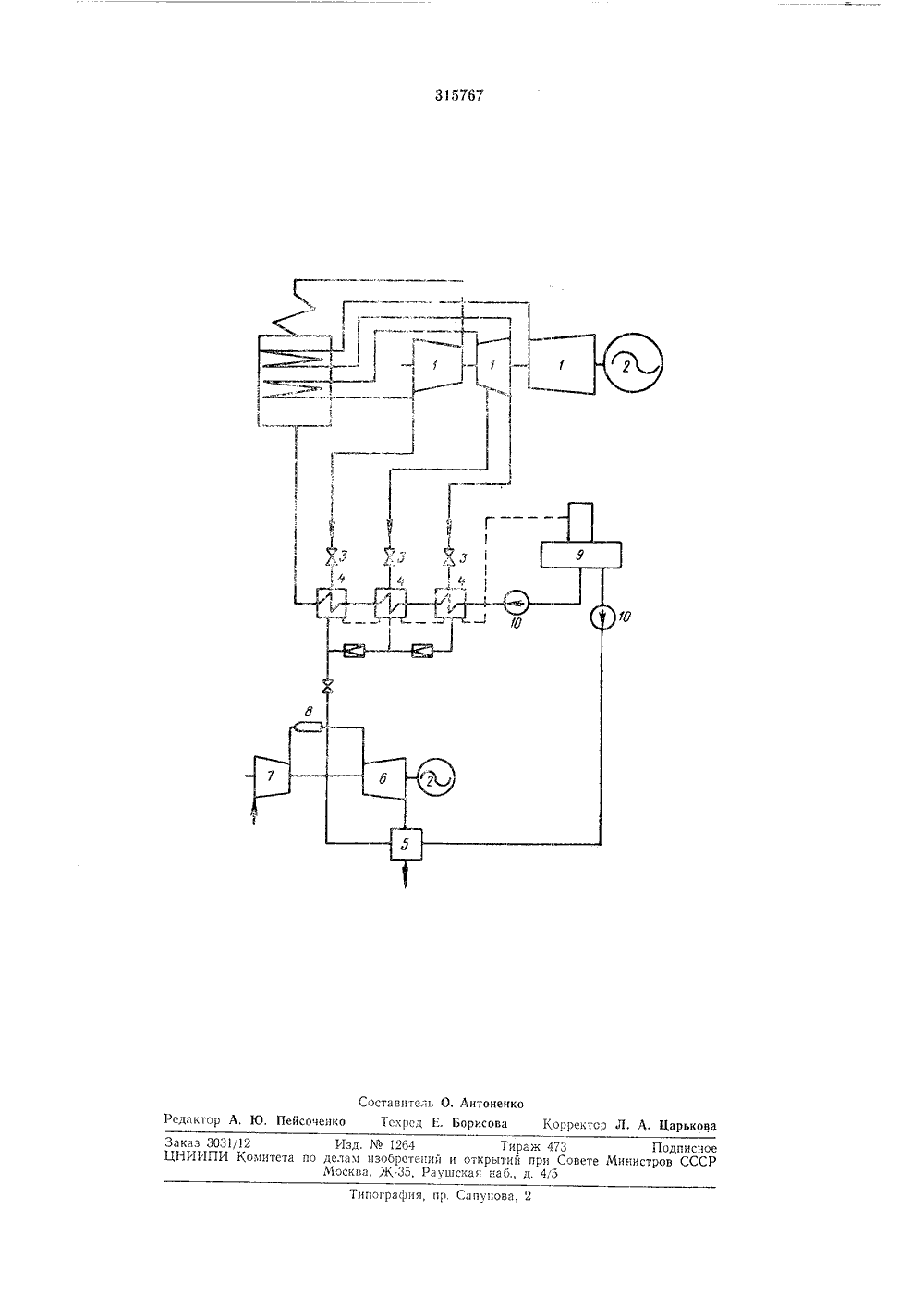

...тем,чта в регенеративнай установке пара"вой турбины, содержащей деаэратар,па меньшей мере три ПВД, снабженныебайпасирующим трубопроводом питательной воды, подключенным на входе и выходе подогревателей к трубопроводу питательной воды, на котором установлен перепускной клапан с гидро- приводом, и трубопроводы отвода конденсата клапанами, регулирующий клапан на трубопроводе отвода кондеиг сата греющего пара из среднего подогревателя выполнен трехходовым, снабжен гидроприводом и дополнительно сообщен с деаэратором.При этом гидропривод трехходовога регулирующего клапана по силовой среде подключен к гидроприводу перепускного клапана.На чертеже представлена принципиальная схема установки. Регенеративная установка содержит цеаэратар (не...

Номер патента: 83218

Опубликовано: 01.01.1950

Автор: Ледовский

МПК: F01K 11/02, F01K 7/32

Метки: паровая

...воздушным 7 и газовым коллекторамп д. Г 1 одача горючего в камеру сгорания производится через центробежные форсунки 9.Паровая камера 2 имеет кольцевой приемник 10, в который постхпаст Вода под давлением 225 ата. Зхеевнк 6 Одни концо соединен с кольцеВъм приеъ 1 никох 10, а др 1 гим присоединен к пароВой форсхнке 4.Работа установки происходит следующим образом.Топливо, поступающее через центробежные форсунки 9камере сгорания 1. Тепло., полуцаемое от сгорания топлива сгорает В расходх етс11 редмет зооретеин ароая устанОВка, 1)ыр 2 баты(32 ющ 25( Во;5 Н 10 Й нар при крнти( ских параметрах, о тл и ч а ища я с я тем, гго змеевик, служащпи дл., наГреБ 2 ВОды, расположен концентрично 3 н 1 ри кОльцеВОЙ ка)еры сгорания, из котороЙ Отход 51 щне...

Номер патента: 121731

Опубликовано: 01.01.1959

Автор: Ланцов

МПК: E21B 3/00

Метки: буровая, гидравлическими, турбинами

...группа бурильной лебедки бурового станка состоит из трех горизонтально,раоположенных гидравлических двигателей типа Т 12 М 3-10, из которых два 1 и 1 предназначаются для прямого хода, а третий 2 - для обратного хода, Гидравлические двигатели 1 ь 12 и сое 1 2 динены с валом понижающего редуктора 3 через соединительную муфту-маховик 4. Одна половина муфты 4 соединена с валом турбины (на чертеже не показан), а другая половина муфты - закрепляется на шпонкс на конуоной части вала понижающего редуктора 3, Выступающая часть вала турбины изолируется патрубком-сальником с отводом 5, обеспечивающим соединение (через ниппель) с корпусом турбины, чем достигается герметизация переходной части вала турбины и дальнейшее соединение вала с...

Номер патента: 5540

Опубликовано: 31.05.1928

Автор: Кочубей

МПК: F04F 1/06

Метки: паровой, подогреватель-насос-двигатель

...подогреватель-насос-двигатель состоит из неподвижного, вертикального закрытого резервуара а, в котором помещен другой повернутый вверх дном сосуд б; последний подразделяет внутреннее пространство на две сообщающиеся между собой камеры: центральную в и смежную камеру г (она охватывает камеру в). К сосуду б прикреплена штанга д, которая движется в сальнике е. Внизу к стенке резервуара а прикреплена труба с всасывающим водяным клапаном ж, а вверху к крышке прикреплена другая труба с нагнетательным клапаном а; выше к колпаку прикреплена еще труба с воздушным клапаном д; В днище резервуара а продеты трубы, проходящие в центральную камеру в, а именно: паронапорная труба тг, водонапорная труба л и, для отвода воздуха, трубка м; внизу,...

Номер патента: 1151692

Опубликовано: 23.04.1985

Авторы: Иванов, Лешуков, Логинов, Рубинов

МПК: F01D 17/20

Метки: давления, коробке, паровой, турбины

...торцевая полость которого подсоединена к измерительной камере, снабженной разделителем сред, и импульсную линию, снабжено водяной емкостью с запорным клапаном, разделитель сред выполнен в виде свободно размещенного в измерительной камере усеченного конуса, сопряженного тороидальной поверхностью с шаровым сегментом., причем центр тяжести разделителя расположен ниже плоскости его максимального сечения, полость под разделителем соединена с полостью водяной емкости над запорным клапаном, а полость под этим клапаном подключена к импульсной линии.На чертеже показана схема устройства, Подпружиненный золотник 1, нагруженный пружиной 2, размещен в буксе 3, снабженной профильными окнами 4 и 5, В водяной емкости 6 установлены запорный клапан 7 и...
