Устройство для определения кривизны деформированных элементов конструкции при статических испытаниях

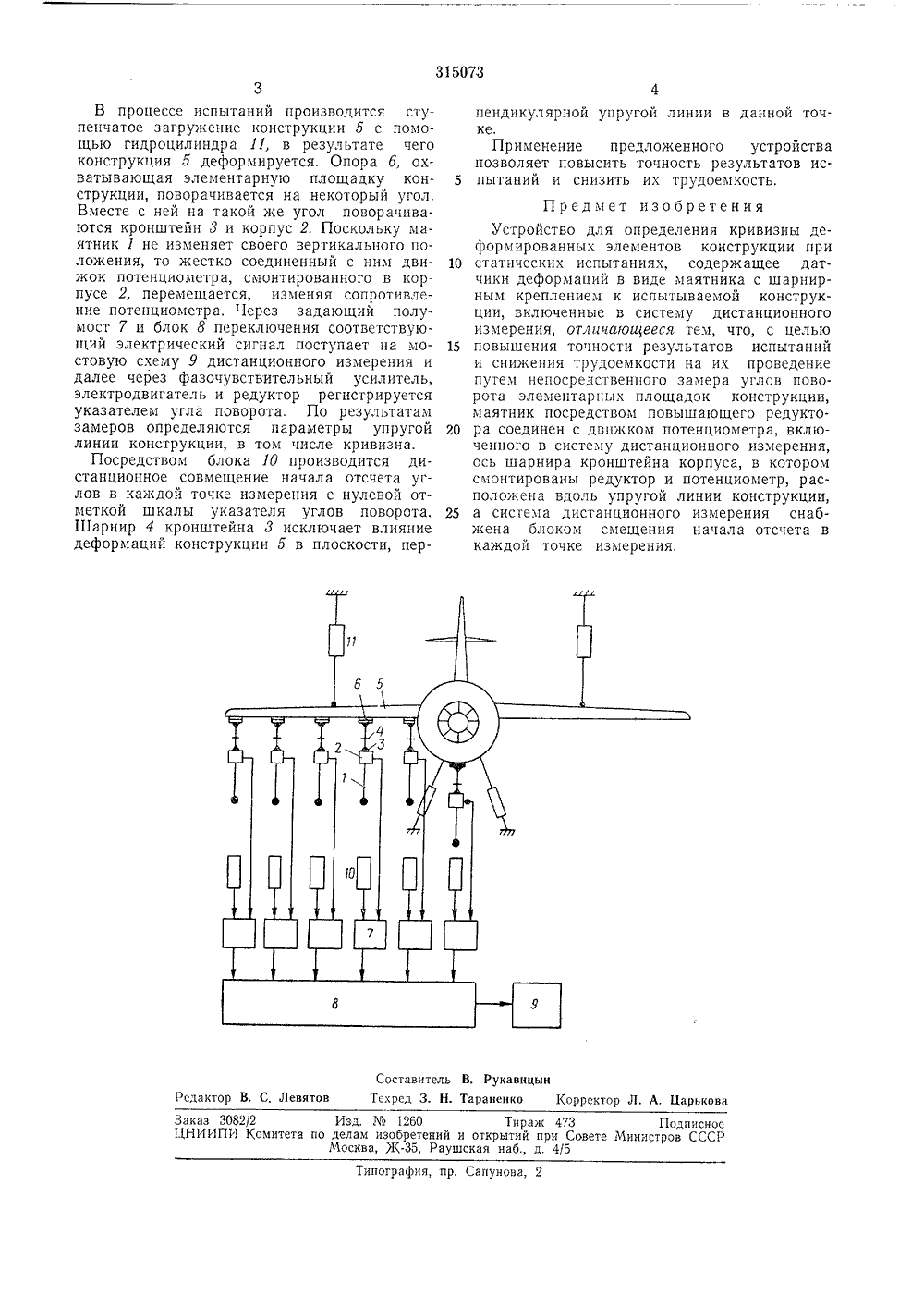

315073 О П И СА Н И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликьстваЗависимое от авт. свидет 1969 ( 1377252/4 ОМПК б 01 гп 5/О Заявлено 1,3.Х оединением заявкииоритет Комитет по изобретений и при Совете М СССР.1971. Бюллетень Дата опубликования описания 2.Х.19 Авторызобретения рпов, Волошенко Заявитель СТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ КРИВИЗНЫ ОРМИРОВАННЫХ ЭЛЕМЕНТОВ КОНСТРУКЦИИПРИ СТАТИЧЕСКИХ ИСПЫТАНИЯХ 10 5 включен в задаючгнный через блок 8схеме 9 системы диК задающему полу 10 смещения.кция 5 соединена с ндром 11.работает следуюИзобретение относится к области измерений при статических испытаниях элементов конструкции, например, летательного аппарата и может быть использовано при определении кривизны деформированных элементов других конструкций.Известны устройства для определения кривизны деформированных элементов конструкции при статических испытаниях, содержащие датчики деформаций в виде маятника с шарнирным креплением к испытываемой конструкции, включенные в систему дистанционного измерения.Недостатком известных устройств является измерение линейных перемещений точек конструкции, что требует внесения большого количества поправок при обработке результатов испытаний. В результате этого снижается точность результатов испытаний и повышается их трудоемкость.Цель изобретения - повышение точности результатов и снижение трудоемкости испытаний за счет непосредственного измерения углов поворота элементарных площадок испытываемой конструкции и возможности дистанционного совмещения начала отсчета углов в каждой точке измерения с нулевой отметкой индикатора. Для этого маятник датчика посредством повышающего редуктора соединен с движком потенциометра, включенного в систему дистанционного из;, греция, ось шарнира кронштейна корпуса, г, котором смонтированы редуктор и потснциометр, расположена вдоль упругой липин, а система дистанционного измерения снабжена блоком смещения начала отсчета в каждой точке измерения.На чертеже изображена схема устройства.Маятник 1 датчика угловых деформаций соединен с движком потенциометра посредством повышающего редуктора, смонтированного в корпусе 2 датчика. К корпусу 2 жестко прикреплен кронштейн 3, снабженный шарниром 4, ось которого расположена вдоль упругой линии испытываемой конструкции 5. С помощью опоры 6 кронштейна т датчик жестко прикреплен к испытываемой конструкции 5. Аналогично прикреплены и другие датчики, расположенные вдоль упругой линии конструкции 5,Потенциометр датчика щий полумост 7, подклю переключения к мостовой 25 станционного измерения,мосту 7 подключен блок Испытываемая констру нагружающим гидроцилт Описанное устройство 30 щим образом.315073 Составитель В. РукавицынТекред 3, Н. Тараненко Корректор Л. А, Царькова Редактор В. С, Левятов Заказ 3082/2 Изд. Ме 1260 Тираж 473 ПодписносЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Типография, пр, Сапунова, 2 В процессе испытаний производится ступенчатое загружение конструкции 5 с помощью гидроцилиндра 11, в результате чего конструкция 5 деформируется. Опора 6, охватывающая элементарную площадку конструкции, поворачивается на некоторый угол. Вместе с ней на такой же угол поворачиваются кронштейн 3 и корпус 2. Поскольку маятник 1 не изменяет своего вертикального положения, то жестко соединенный с ним движок потенциометра, смонтированного в корпусе 2, перемещается, изменяя сопротивление потенциометра. Через задающий полу- мост 7 и блок 8 переключения соответствующий электрический сигнал поступает на мостовую схему 9 дистанционного измерения и далее через фазочувствительный усилитель, электродвигатель и редуктор регистрируется указателем угла поворота, По результатам замеров определяются параметры упругой линии конструкции, в том числе кривизна.Посредством блока 10 производится дистанционное совмещение начала отсчета углов в каждой точке измерения с нулевой отметкой шкалы указателя углов поворота. Шарнир 4 кронштейна 3 исключает влияние деформаций конструкции 5 в плоскости, перпендикулярной упругой линии в данной точке.Применение предложенного устройствапозволяет повысить точность результатов ис пытаний и снизить их трудоемкость,Предмет изобретенияУстройство для определения кривизны деформированных элементов конструкции при 10 статических испытаниях, содержащее датчики деформаций в виде маятника с шарнирным креплением к испытываемой конструкции, включенные в систему дистанционного измерения, отличающееся тем, что, с целью 15 повышения точности результатов испытанийи снижения трудоемкости на их проведение путем непосредственного замера углов поворота элементарных площадок конструкции, маятник посредством повышающего редукто ра соединен с движком потенциометра, включенного в систему дистанционного измерения, ось шарнира кронштейна корпуса, в котором смонтированы редуктор и потенциометр, расположена вдоль упругой линии конструкции, 25 а система дистанционного измерения снабжена блоком смещения начала отсчета в каждой точке измерения.
