Способ автоматического измерения параметров амплитудных характеристик функциональныхусилителей

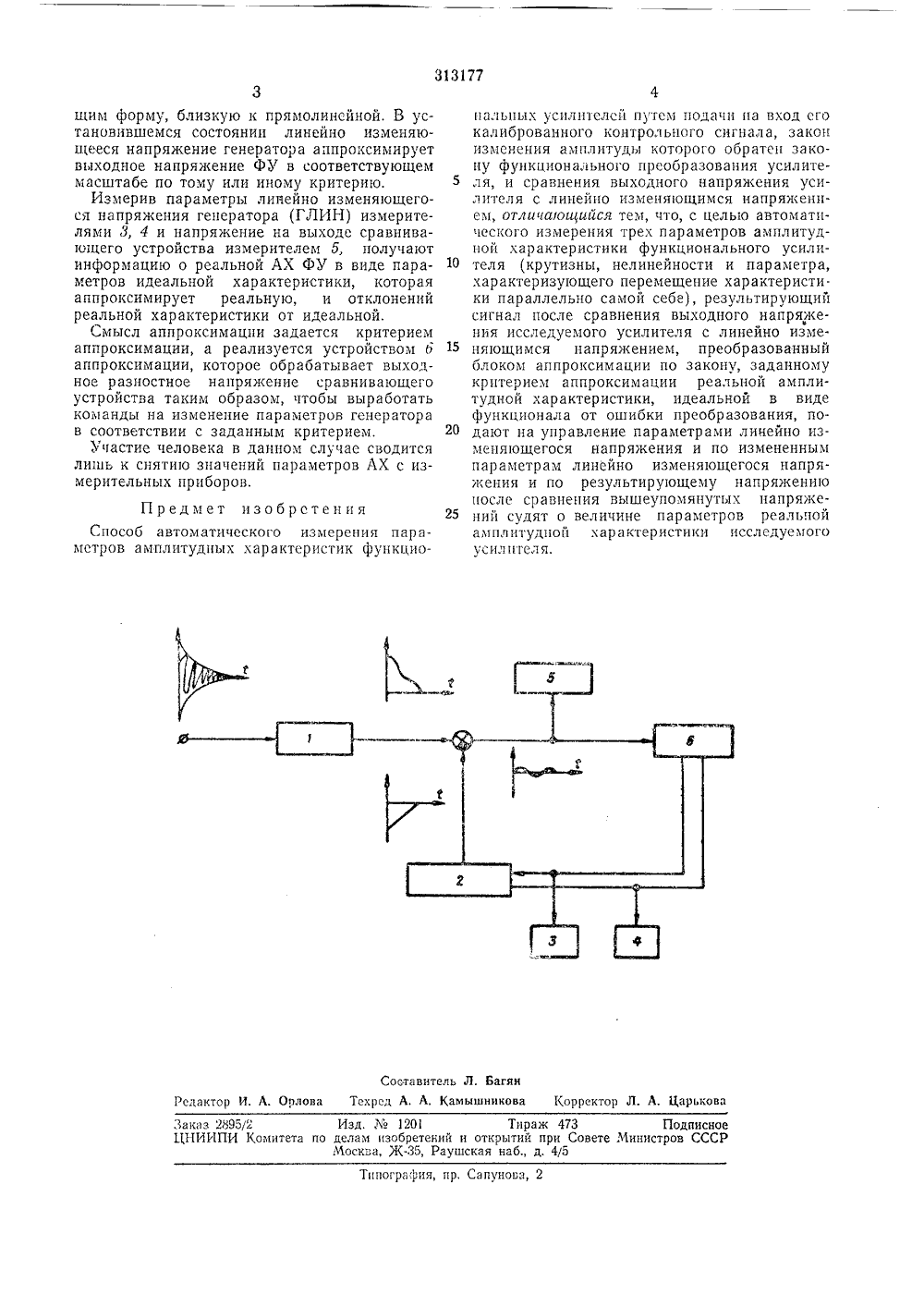

О П И С А Н И Е 33177ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 29,Ъ.1969 ( 1333633/26-9)с присоединением заявкиМПК б 01 г 29/04 ПриоритетОпубликовано 31.Ъ 111.1971. Бюллетень26 Дата опубликования описания 18.Х.1971Комитет по деламзобретениЯ и открытиЯпри Сонете МинистровСССР УДК 621.317,619(088.8) Авторзобретени я едченк Заявител СПОСОБ АВТОМАТИЧЕСКОГО ИЗМЕРЕНИЯ ПАРАМЕТРОВАМПЛИТУДНЫХ ХАРАКТЕРИСТИК ФУНКЦИОНАЛЬНЫХУСИЛИТЕЛЕЙ Изобретение относится к области радиотехники, а именно, к способам автоматического измерения параметров амплитудных характеристик функциональных усилителей, и может быть использовано в вычислительной технике и т. д,Известен способ измерения параметров амплитудных характеристик функциональных усилителей путем подачи на вход усилителя калиброванного контрольного сигнала, закон изменения амплитуды которого обратен закону функционального преобразования усилителя, и сравнения выходного напряжения усилителя с линейно изменяющимся напряжением.Однако известный способ не позволяет осуществлять автоматическое измерение параметров амплитудной характеристики функционального усилителя.Цель изобретения - автоматическое измерение трех параметров амплитудной характеристики функционального усилителя (крутизны, нелинейности и параметра, характеризующего перемещение характеристики параллельно самой себе), Достигается это тем, что результирующий сигнал после сравнения выходного напряжения исследуемого усилителя с линейно изменяющимся напряжением, преобразованный блоком аппроксимации по закону, заданному критерием аппроксимации, реальной амплитудной характеристики, идеальной в виде функционала от ошибки преобразования, подают на управление параметрами линейно изменяющегося напряжения и по измененным параметрам этого напряжения и по результирующему напряжению после сравнения вышеупомянутых напряжений судят о величине параметров реальной амплитудной характеристики исследуемого усилителя.Сущность изобретения поясняется чертежом, на котором показана блок-схема измерения по предложенному способу, На вход исследуемого функционального усилителя (ФУ) 1 подается калиброванное напряжение, закон изменения амплитуды которого обратен 15 закону функционального преобразования (длялогарифмических усилителей таким сигналом будет экспоненциально изменяющееся напряжение). Тогда выходное напряжение ФУ близко к прямой линии и представляет собой реальную. амплитудную характеристику (АХ) ФУ в соответствующем масштабе, С полученным при этом выходным сигналом сравнивается линейно изменяющееся напряжение регулируемого генератора 2. В процессе сравнения образуются сигналы рассогласования, используемые для того, чтобы автоматически в соответствиии с заранее заданным критерием аппроксимации установить совпадение линейного выходного сигнала регулируемого генератора с выход- чО пым сигналом исследуемого усилителя, имею313177 Составитель Л, Басинва Тскрсд А, А, Камышникова Корректор Л. А. Царькова пакт Изд.1201 Тираж 473 Подписноео делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Лакая 2895/2ЦНИИПИ Комите Тнпогра(ррия, пр. Сапунова,щим форму, близкую к прямолинейной. В установившемся состоянии линейно изменяющееся напряжение генератора аппроксимирует выходное напряжение ФУ в соответствующем масштабе по тому или иному критерию.Измерив параметры линейно изменяющегося напряжения генератора (ГЛИН) измерителями 3, 4 и напряжение на выходе сравнивающего устройства измерителем 5, получают информацию о реальной АХ ФУ в виде параметров идеальной характеристики, которая аппроксимирует реальную, и отклонений реальной характеристики от идеальной.Смысл аппроксимации задается критерием аппроксимации, а реализуется устройством 6 аппроксимации, которое обрабатывает выходное разностное напряжение сравнивающего устройства таким образом, чтобы выработать команды на изменение параметров генератора в соответствии с заданным критерием.Участие человека в данном случае сводится лишь к снятию значений параметров АХ с измерительных приборов. Предмет изобретенияСпособ автоматического измерения параметров амплитудных характеристик функциопальпых усилитслсй путем подачи па вход его калиброванного контрольного сигнала, закон изменения амплитуды которого обратен закону функционального преобразования усилителя, и сравнения выходного напряжения усилителя с линейно изменяющимся напряженнем, отличающийся тем, что, с целью автоматического измерения трех параметров амплитудной характеристики функционального усили теля (крутизны, нелинейности и параметра,характеризующего перемещение характеристи.ки параллельно самой себе), результирующий сигнал после сравнения выходного напряжения исследуемого усилителя с линейно изме няющимся напряжением, преобразованныйблоком аппроксимации по закону, заданному критерием аппроксимации реальной амплитудной характеристики, идеальной в виде функционала от ошибки преобразования, по дают на управление параметрами линейно изменяющегося напряжения и по измененным параметрам линейно изменяющегося напряхкения и по результирующему напряжению после сравнения вышеупомянутых напряже ний судят о величине параметров реальнойамплитудной характеристики исследуемого усилителя.
