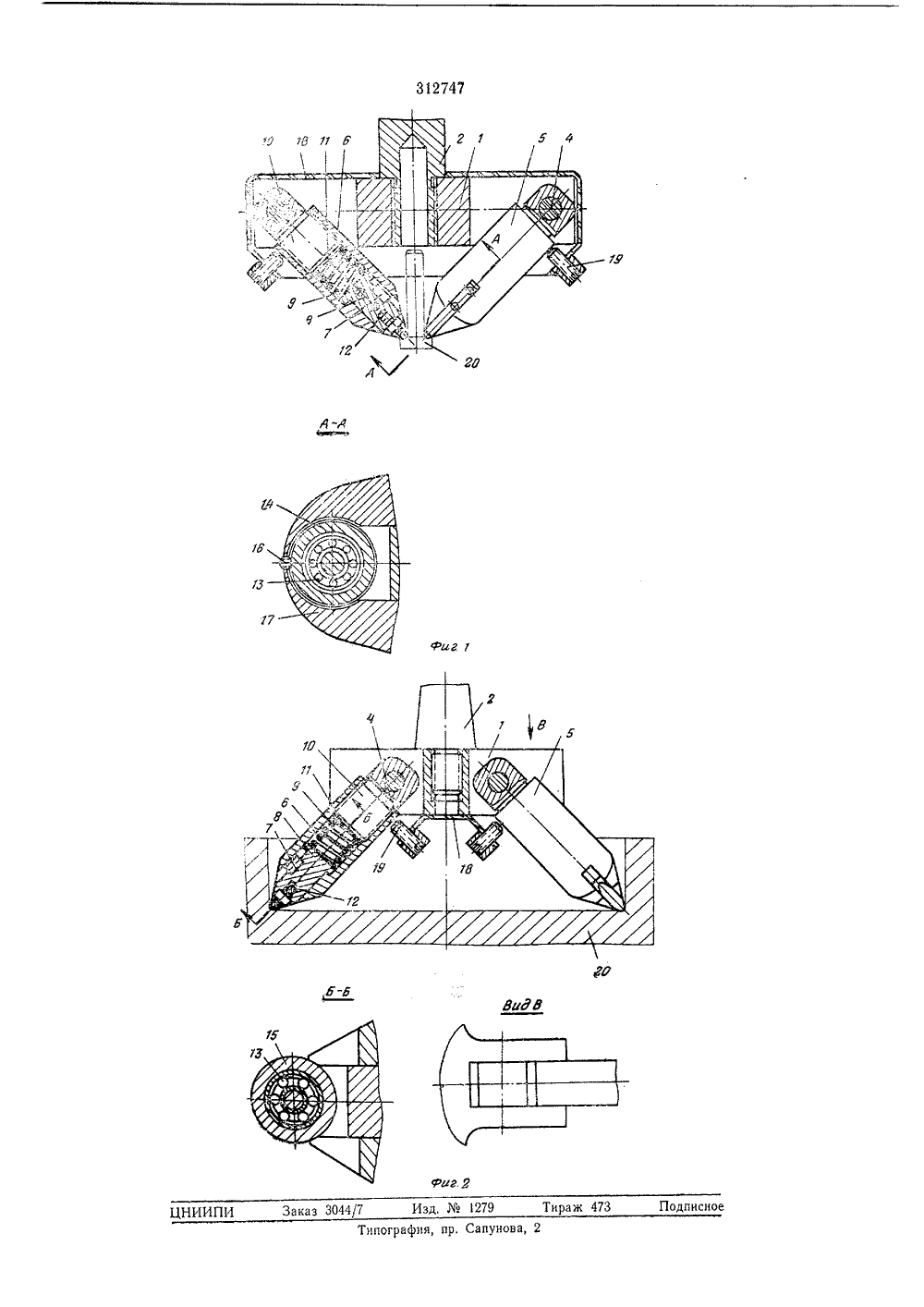

Союа Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 23.111.1970 ( 1418626/25-8)с присоединением заявкиПриоритетОпубликовано 31.Ч 11.1971, Бюллетень Ъ 26Дата опубликования описания 29.Х.1971 МПК В 24 Ь 39/04 Комитет по делам иаобретений и открытий при Совете Министров СССРУДК 621.923.77(088.8) Авторыизобретения Ю. В, Соколов, А, В. Зевакин, Н. И, Сухарский, В. И. Ревебцов,Д. Д. Зузолин и Ю. П. Козокин Заявитель УСТРОЙСТВО ДЛЯ ЧИСТОВОЙ И УПРОЧНЯЮЩЕЙ ОБРАБОТКИ 1Известны устройства для чистовой и упрочняющей обработки наружных поверхностей вращения обкатывающими головками, смонтированными на оправке.Цель изобретения - обработка как наружных, так и внутренних поверхностей вращения, Для этого в,предлагаемом устройстве головки установлены на осях оправки ,с возможностью поворота друг относительно друга в вертикальной плоскости.На фиг. 1 изображено предлагаемое устройство, обработка наружных поверхностей; на фиг. 2 - то же, обработка внутренних поверхностей.Оправка 1 коническим хвостовиком 2 устанавливается в шпиндель станка. На оправке выполнены пазы 3 для установки в них на осях 4 головок 5, причем оси 4 расположены в плоскости, перпендикулярной оси оправки. Головка 5 имеет корпус 6, внутри которого на скользящей шконке 7 установлен шток 8, находящийся,под воздейспвивм тарированной пружины 9, посредством ввертного ушка 10 через прокладки 11, В прорези 12 штока 8 смонтирован подшипник 13, на который надето бандажное кольцо 14 или ролик 15. Бандажное кольцо 14 служит для направления и упора обкатного шарика 16, который обхватывается двумя лапками 17, служащими для его удержания на бандажном кольце. На оправку 1 надет кожух 18 с ограничительны ми винтами 19, служащими для установки головок под углом к оси изделия 20.Описываемое устройство работает следующим образом.Рабочее усилие устанавливается путем,пе ремещения ушка 10 относительно корпусамежду пружиной 9 и ушком. Затем устройство подводится к установленному изделию 20 до соприкосновения деформирующего элемента (шарика 16 или ролика 15) с изделием.15 Оправке 1 сообщается вращение и подачавдоль ее оси на обрабатываемую деталь. Предмет изобретенияУстройство для чистовой и упрочняющей об работки наружных поверхностей вращенияобкатывающпмп головками, смонтированными на оправке, отлнча(ощееея тем, что, с целью обраоотки как нар жных, так и вн треиних поверхностей вращения, головки установлены 25 на осях оправки с возможностью поворотадруг относительно друга в вертикальной плоскости.
