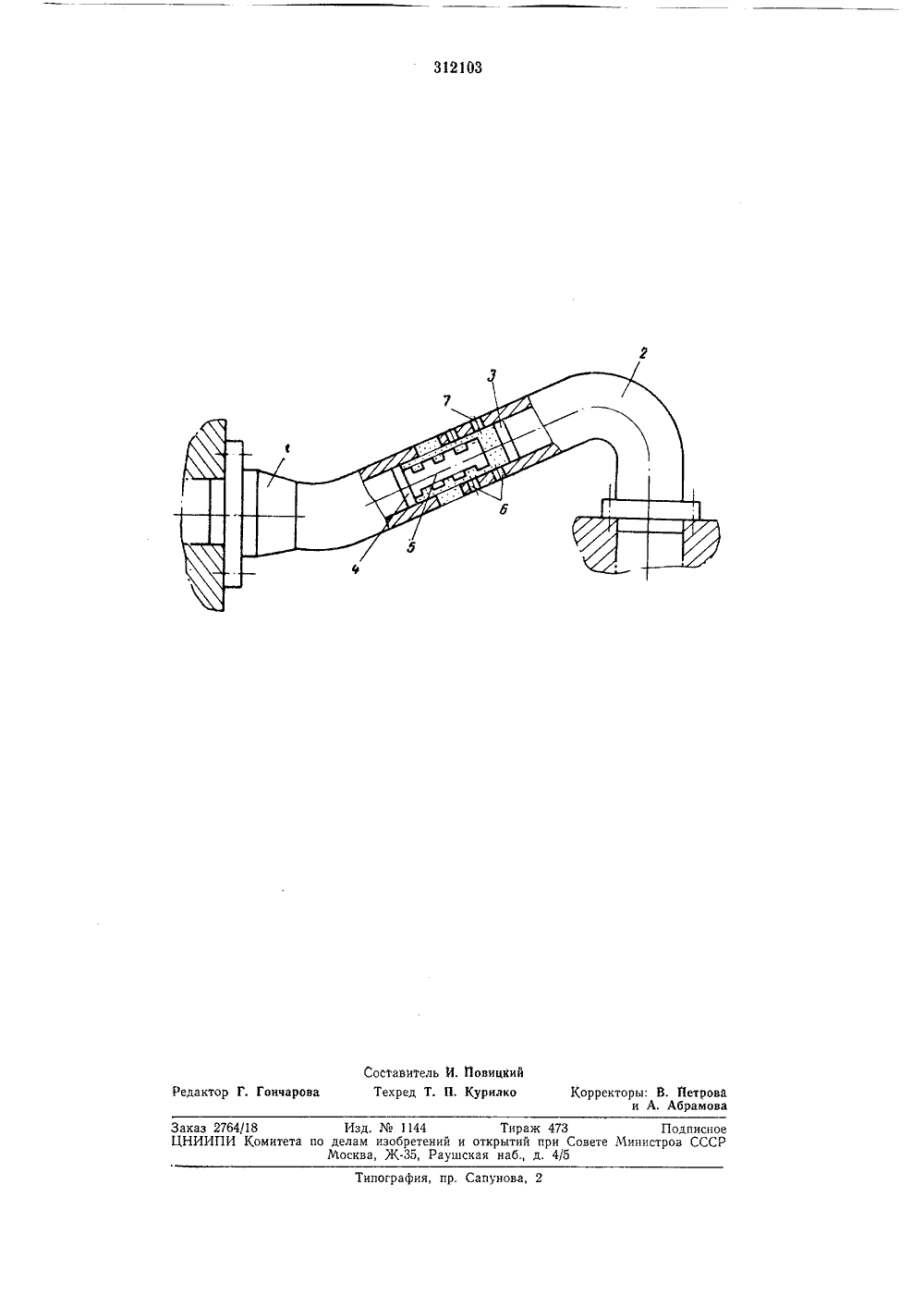

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3 2 ЮЗ Союз Советскил Социалистических РеспублиКК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ависимое от авт. свидетельства Ме Г 16/ 9/14Е 161 47/02 17.Х.1969 (Ме 1376235/25-8)нением заявкиаявлен присо Приор ите Опублико Лата опуо Номитет по яелем изобретеиий и открцти ври Сосете Мииистрое СССР-т "т:,И 6 БИБП,10 ТЕЦ аявитель ПОСОБ ИЗГОТОВЛЕНИЯ ЭТАЛОННЫХ БО ПРО ВОДО В Изобретение относится к области машиностроения, а именно к способам изготовления эталонных трубопроводов.Известны способы изготовления эталонных трубопроводов, при которых подгоняют по ме стам присоединения к изделию отдельные патрубки, противоположные концы которых обращают навстречу друг другу и жестко соединяют,Такие способы не обеспечивают необходи мую точность изготовления трубопроводов.Цель изобретения - повысить точность изготовления трубопроводов.Это достигается тем, что для соединения концов патрубков применяют быстротвердею щий пластический материал, например эпоксидную смолу, которой заливают внутреннее пространство патрубков и стыка между ними.Кроме того, концы патрубков заглушают и соединяют на жесткой вставке. 20Сущность изобретения поясняется чертежом, где схематично изображен изготовленныи по данному способу эталонный трубопровод в разрезе.Патрубки 1 и 2 устанавливают на эталон ном изделии. Внутри патрубков помещают заглушки 3 и 4 с ребристым хвостовиком б. Открытый стык между патрубками, а также отверстия 6, служащие для надежного сцепления с эпоксидным компаундом, заглушают, используя картон, пластилин, изоляционную ленту и пр, Через верхнее отверстие 7 заливают пространство между заглушками эпоксидным компаундом. Ввиду незначительной усадки стыковочной композиции размеры эталона идентичны стыковочным размерам эталонного изделия. Предмет изобретения1, Способ изготовления эталонных трубопроводов, при котором подгоняют по местам присоединения к изделию отдельные патрубки, противоположные концы которых обращают навстречу друг другу и жестко соединяют, отличающийся тем, что, с целью повышения точности изготовления трубопроводов, для соединения концов патрубков применяют быстротвердеющий пластический материал, например эпоксидную смолу, которой заливают внутреннее пространство патрубков и стыка между ними,2. Способ по п. 1, отличающийся тем, что концы патрубков заглушают и соединяют на жесткой вставке.312103 Редактор Г, Гончарова Заказ 2764/18 Изд.1144 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Составитель И, Повицкий Техред Т. П. Курилко
