Торцовый гаечный ключс2гсо; эсная: л. 1. hu•, nivliieikaflс. 1бли07ка i. и. iillllmj
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

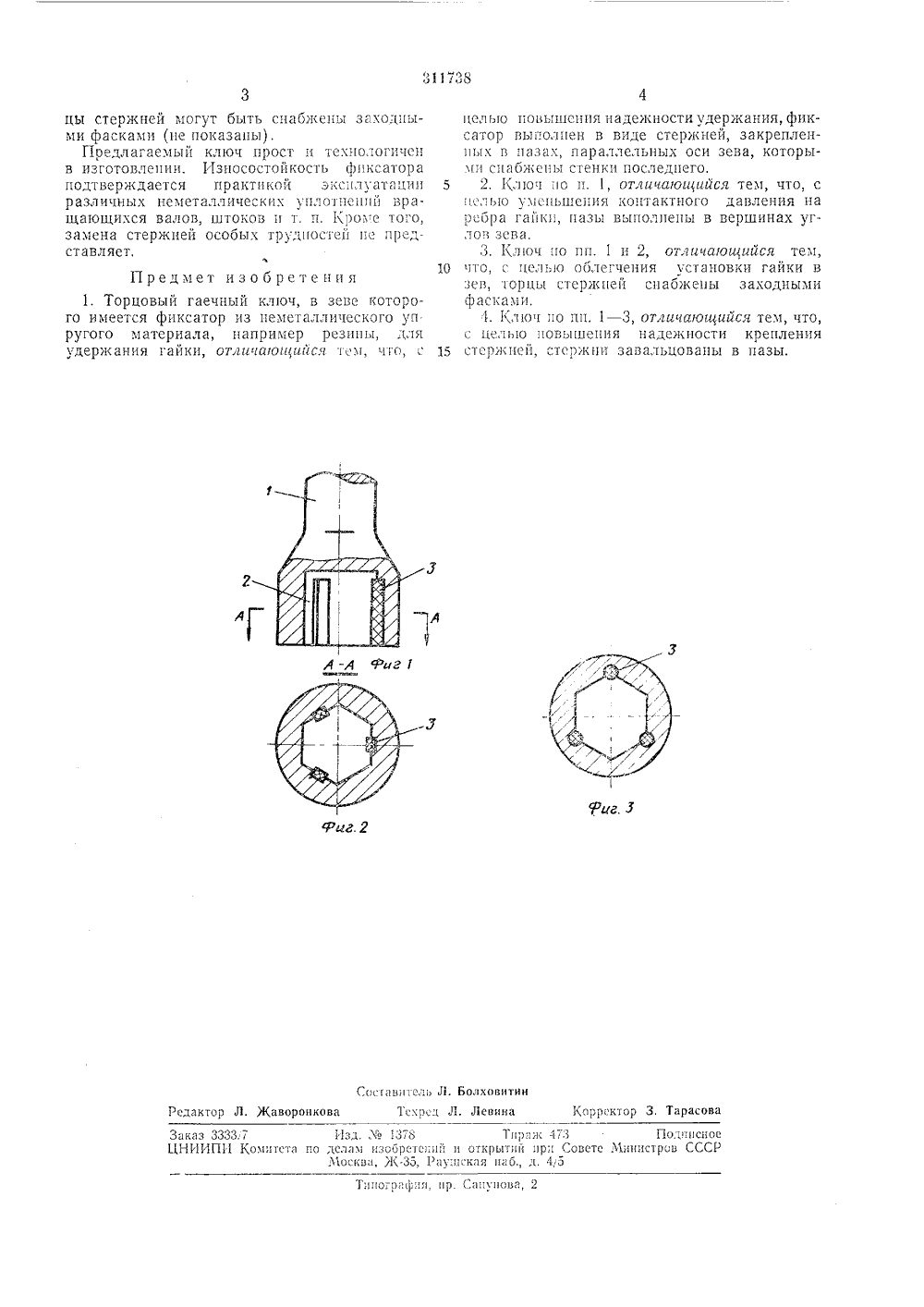

ЗИ 738 Союз Советских Социалистических РеспубликМПК В 25 Ь 23/10 ПриоритетОпубликовано 19 Л"11.1971, Бюллетень25Дата опубликования описания 30.Х 11.1971 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 621.883(088,8) Авторыизобретения Ф, С. Тарас и А. А. Спиркин Заявитель ТОРЦОВЫЙ ГАЕЧНЫЙ КЛЮЧ с присоединением заявкиИзобретение относится к гаечным ключам, а именно к таким, которые снабяены фиксатором для механического удержания гайки в зеве ключа.Наиболее распространенным типом фиксатора, используемым для удержания гайки в зеве ключей, является пружинный шариковый фиксатор с винтовой или плоской пружиной, поджимающей шарик. Однако его применение зачастую связано с неудобствами, особенно 10 при работе с мелкими гайками (М 2 - М 4) изза их малой высоты или с крупными (М 20 и выше) гайками, так как для достаточно надежного удержания гайки необходимы пружины значительной жесткости, 15Известны попытки решения указанной проблемы выполнением фиксатора из других материалов, Так, в патентном описании США2491089 представлен торцовый гаечный ключ, в зеве которого имеется фиксатор из 20 неметаллического упругого материала, например резины, для удержания гайки. Этот фиксатор выполнен в виде чашеобразной манжеты, установленной на дне зева ключа и снабженной внутренним конусом, поверхность ко торого и служит рабочей поверхностью, обеспечивающей удеряание гайки. Однако такое техническое решение не обеспечивает надежного удеряания гайки, поскольку взаимодействие по конусной поверхности создает сос тавляющую, действующую в направлении выталкивания гайки из зева, а также из-за малой поверхности контакта гайки с фиксатором.Предлагаемый торцовый гаечный ключ отличается от известного тем, что в нем для повышения надежности удержания гайки в зеве ключа фиксатор выполнен в виде стержней, закрепленных в пазах, параллельных оси зева, которыми снабяены стенки последнего. Кроме того, для уменьшения контактного давления на ребра гайки пазы могут быть выполнены в вершинах углов зева.С целью облегчения установки гайки в зев, торцы стержней могут быть снабжены заход- ными фасками. Надежность крепления стержней может быть обеспечена завальцовкой их в пазы,На фиг, 1 изображен описываемый ключ в осевом разрезе по его головке; на фиг. 2 и 3 - поперечное сечение, два варианта,Торцовый гаечный ключ содержит рукоятку 1 с головкой, в зеве 2 которой расположен фиксатор 3 для удержания гайки, Фиксатор в ви те резиновых стеряней завальцован в азы, параллельные оси зева, которыми снабжены его стенки. Пазы могут быть выполнены или в гранях зева (фиг. 2), или в вершинах его углов (фпг, 3) и имеют форму, соответствующую поперечному сечению стержней. Тор311738 ф отаинели Л, Ьолковнт Ткрп Л. Левина т,оррсктор 3. Тарасо Жаворонкова Релак Подписноее Министрон СССР 1 ирпик 473 гти 1 г ири С Изт,оо 137 ьЛепаги изобретений и отк .1 оскпа, Ж-Зо, 1 ау:искал Заказ 3333:7ЦНИИПИ Когиитста ипопрпг 1;ип, пр. Сапунова, 2 цы стержней могут быть снабжены заходпыми фасками (пе показаны),Поедлагаемый ключ прост п техцологичсц в изготовлении. Износостойкость фиксатора подтверждается практикой Зксплуатации различных неметаллических уплотпсппй вращающихся валов, штоков п т. п, Крсв с того, замена стержней особых трудностей не представляет,Предмет изобретения1, Торцовый гаечный ключ, в зеве которого имеется фиксатор из неметаллического уп ругого материала, например резины, для удержания гайки, отлгиагогггггггстг тем, что,целью повышения надежности удержания, фиксатор выполнен в виде стержней, закрепленных в пазах, параллельных оси зева, которымп спабжсшя стенки последнего,5 2, Кл 1 оч по п. 1, отличающийся тем, что, сцелью умспьшепия контактного давления нарсора гайки, пазы выполпены в вершинах углов зева.3. Ключ по пп. 1 и 2, отличагощийся тем,10 что, с целью оолегчения установки гайки взев,орцы стеркпей снабжены заходиымифасками.4. Ключ по пп. 1 - 3, отличающийся тем, что,с целью повыгпепия надежности крепления15 стс 1)жпсй, стер;кпи зава;гьцовапы В пазы,
СмотретьЗаявка
1250426
Ф. С. Тарас, А. А. Спиркин
МПК / Метки
МПК: B25B 23/10
Метки: 1бли07ка, hu•, iillllmj, nivliieikaflс, гаечный, ключс2гсо, торцовый, эсная
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-311738-torcovyjj-gaechnyjj-klyuchs2gso-ehsnaya-l-1-hu-nivliieikafls-1bli07ka-i-i-iillllmj.html" target="_blank" rel="follow" title="База патентов СССР">Торцовый гаечный ключс2гсо; эсная: л. 1. hu•, nivliieikaflс. 1бли07ка i. и. iillllmj</a>
