Способ нарезания модифицированных глобоидных червяков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 311713
Авторы: Сагин, Федотов, Центральный
Текст

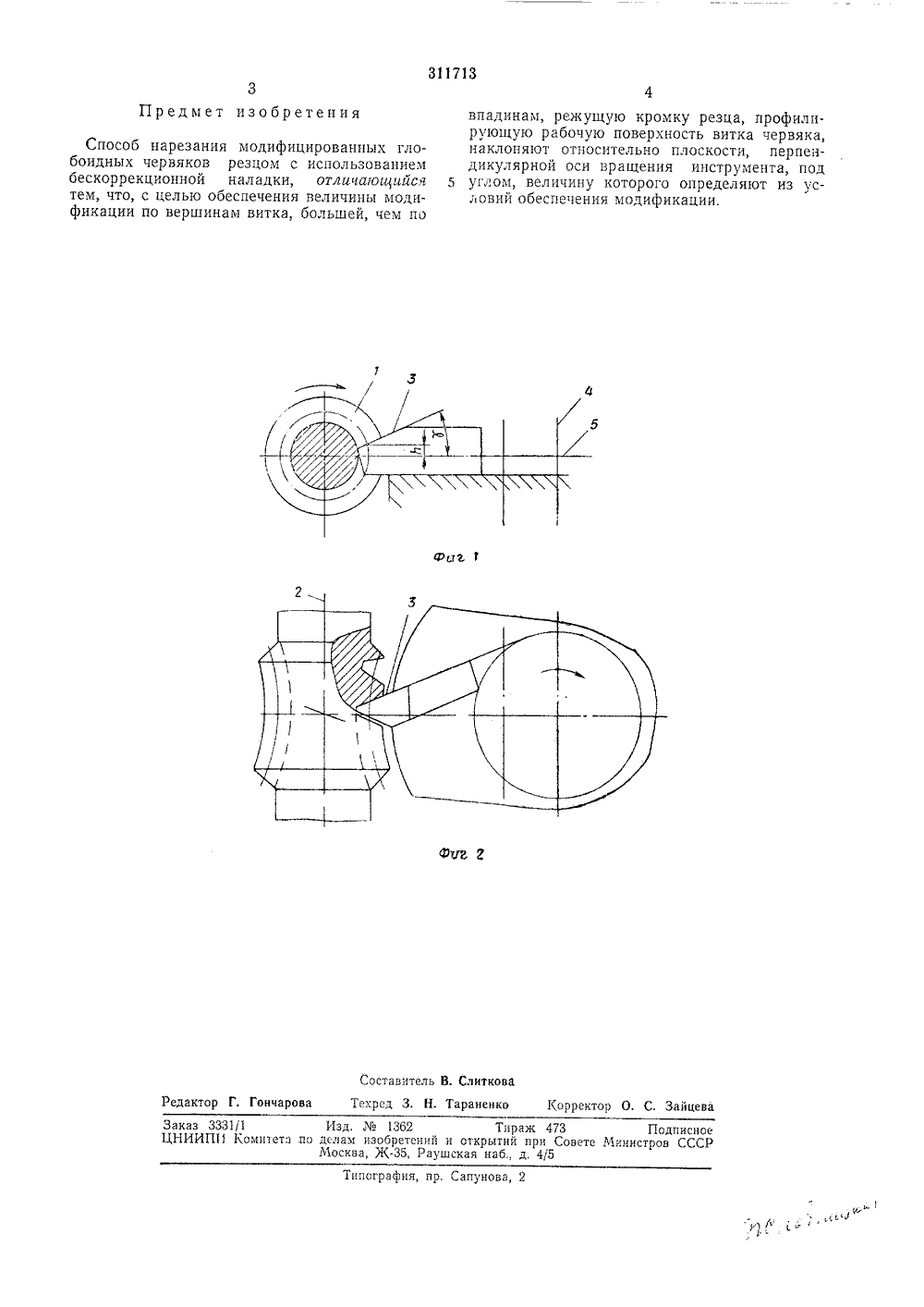

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ31713 Союз Советских Социалистических Республик.ЧПК В 306 аявлено 18.111.197 с присоединением заявкиПриоритетОпубликовано 19.Ч 111.1971. Бюллетень25Дата опубликования описания ЗО.Х 1.1971 омитет по делам зооретеиий и открытийпри Совете МинистровСССР 621.914.7.04:62 .833.382(088.8) Авторыизобретени агин и Б. ф. федотов Центральный научно-исследовательский инстимашиностроения Заявител ехнологии СПОСОБ НАРЕЗАНИЯ МОДИФИЦИРОВАННЫХ ГЛОБОИДНЪХ ЧЕРВЯКОВ".зобретение относится к способу нарезания витков модифицированных глобоидных червяков на станке, например, зубофрезерном.Р 1 звестны бескоррекционные способы нарезания модифицированных глобоидных червя ков, основанные на использовании отдельных отклонений или сочетаний в наладке станка и во взаимном положении заготовки червяка и инструмента. Однако при таком способе возможности для получения геометрической 10 формы витков червяка, обладающей наилучшими условиями контакта, ограничены. Так в оольшинстве сучае по всей длине вка червяка или на выходной его части, величина модификацчи по вершинам витков меньше, чем 15 по впадинам.Предлагаемый способ отличается от известных тем, что, с целью обеспечения величины модификации по вершинам витка большей, чем по впадинам, режущую кромку резца, 20 профилирующую рабочую поверхность витка червяка, наклоняют относительно плоскости, перпендикулярной оси вращения инструмента, под углом, величину которого определяют из условий обеспечения модификации. 25 На фиг. 1 показана схема установк в плоскости, перпендикулярной оси ч на фиг. 2 - схема установки резца скости, параллельной плоскости стола При нарезании модифицированного глобопдного червяка его заготовка 1 вращается вокруг оси 2, а режущая кромка 3 инструмента вращается вокруг стола 4. Согласно изобретению режущая кромка 3 инструмента наклонена под углом у к плоскости, перпендикулярной осп стола, и смещена на величину Й, прп этом в общем случае угол скрещивания оси вращения заготовки и инструмента равен прямому или отличен от него, расстояние между этими осями равно номинальному, больше его, как показано на фпг. 1 и фпг. 2, илп меньше, отношение скорости вращения заготовки червяка и скорости вращения инструмента равно или отличается от передаточного числа передачи, а средняя плоскость заготовки червяка проходит через лшппо скрещивания осей вращения заготовки и инструмента плп смещена относительно нее.Все указанные параметры относятся к одной илп нескольким прямолинейным или криволинейным режущим кромкам и могут быть постоянны плп изменяться в каждый момент времени.1-1 а фиг. 1 показано нарезание одной стороны витка. Очевидно, что при нарезанин другой сгороны, режущая кромка, соответствующая кромке 3, располагается симметрично относительно плоскости б,311713 Предмет изобретения соотг, Т Составитель В. СлитковаТекрсд 3. Н, Тараненко Корректор О. С. Зайцева Редактор Г. Гончарова Заказ 3331/1 Изд.1362 Тираж 473 ПодписноеЦНИИП 11 Компета,по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д, 4/5 Типография, пр. Сапунова, 2 Способ нарезания модифицированных глобоидных червяков резцом с использованием бескоррекционной наладки, отличающийся тем, что, с целью обеспечения величины модификации по вершинам витка, большей, чем по впадинам, режущую кромку резца, профилирующую рабочую поверхность витка червяка, наклоняют относительно плоскости, перпендикулярной оси вращения инструмента, под 5 углом, величину которого определяют из условий обеспечения модификации.
СмотретьЗаявка
1422349
Л. И. Сагин, Б. Ф. Федотов, Центральный научно исследовательский институт технологии
МПК / Метки
МПК: B23F 13/06
Метки: глобоидных, модифицированных, нарезания, червяков
Опубликовано: 01.01.1971
Код ссылки
