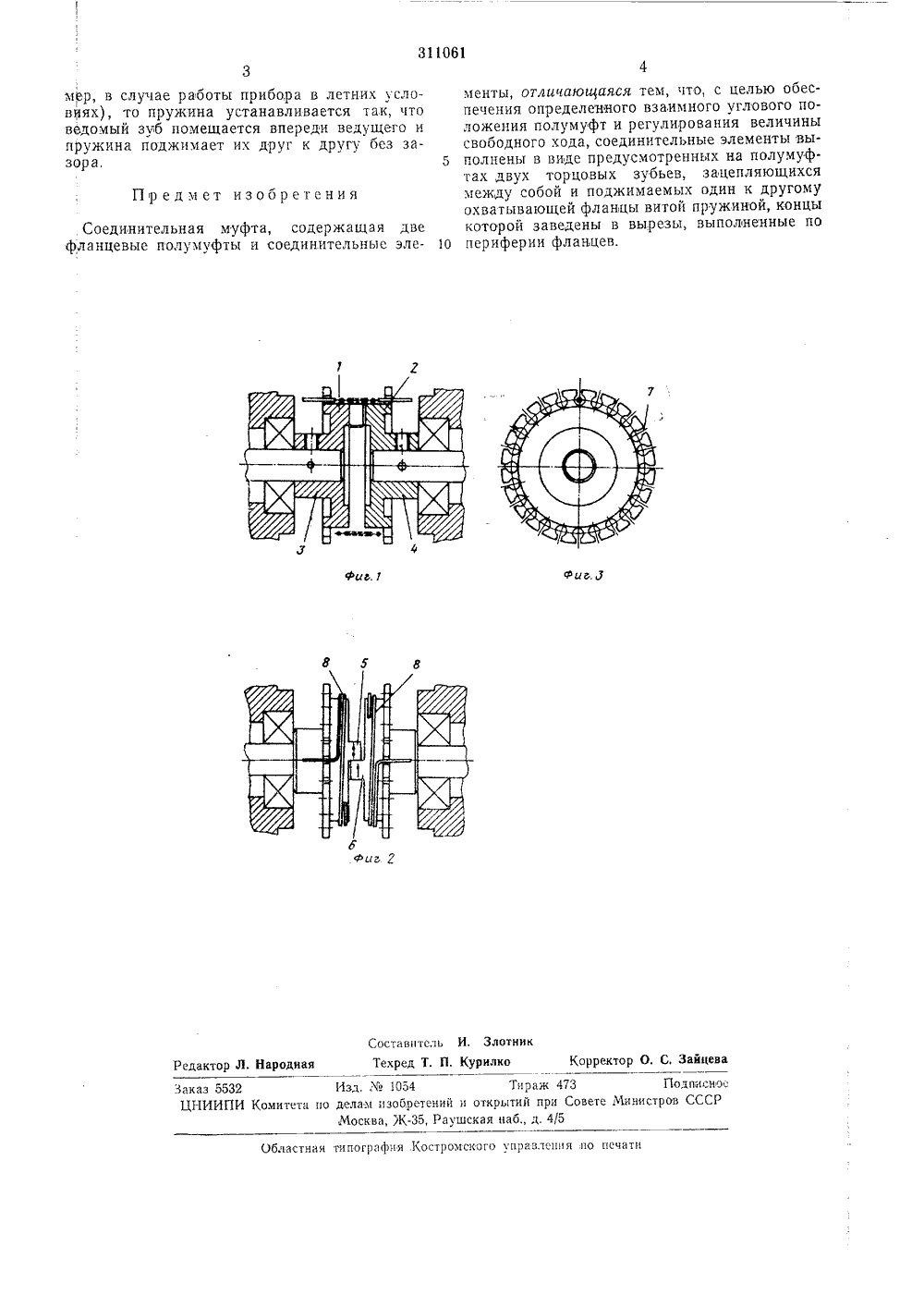

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ 333061 Союз Советоииа Социалистичеоииа РеолублииЗависимое от авт. свидетельства-и Заявлено 20.1 Ч.1970 ( 1429385/25с присоединением заявки-Приоритет -МПК Г 160 11,00 Комитет ло делам иаобрртений и атирытий ори Совете Министрое СССРпубликовано 09.Ч 11. 1971,УДК 621.825.5 (088.8 ллетень Дата опубликования описания 21,Х. 197 вторызобретени. Сизо Заявит ФТА ОЕДИ Н ИТЕЛ ЬН Изобретение может быть использовано вприборостроении для мощных силовых установок,Известны соединительные муфты, состоящиеиз,двух фланцевых полумуфт, жестко крепящихся на концах валов, и соединительных элементов. Однако у таких муфт имеется нерегулируемый свободный ход,Отличительной особенностью описываемоймуфты является то, что соединительные элементы выполнены в виде предусмотренных наполумуфтах двух торцовых зубьев, зацепляющихся между собой и поджимаемых один кдругому охватывающей фланцы витой пружиной, концы которой заведены в вырезы, выполненные по периферии фланцев.Это обеспечивает возможность регулировкивеличины свободного хода и определенноевзаимное угловое положение полумуфт.На фиг. 1 изображена муфта, установленнаяна ведущем и ведомых валах, продольный разрез; на фиг. 2 - то же, в плане; на фиг. 3 -вид на фланец муфты со стороны зуба.Поводковая муфта состоит из фланцевых полумуфт 1 и 2, снабженных ступицами 3 и 4 длянасадки на валы. Фланцы полумуфт имеют поодному зубу б и б, зацепление которых обеспечивает передачу вращающего момента с ведущего вала на ведомый. Для уменьшения износа зуоьев их боковые плоскости взаимного соприкосновения выполнены проходящими по осям фланцев. По периметру полумуфт выполнены прорези 7 для крепления в них концов цилиндрической витой пружины 8, служащей для фиксации смещения полумуфт на некоторый угол, определяющий заданный свободный ход муфты.Муфта работает следующим образом, Еслипредусматривается свободный ход муфты, то 10 концы пружины устанавливают в прорезях так,чтобы при вращении ведущего вала осуществлялся свободный ход полумуфты до соприкосновения зубьев. Самая большая величина свободного хода будет тогда, когда зуб ведущей 15 полумуфты находится впереди зуба ведомой иподжат к нему без зазора. В этом случае пружина 8 работает на скручивание или на раскручивание в зависимости от того, как она установлена, В период свободного хода веду щая полумуфта получает разгон и своим зубомударяет по зубу ведомой полумуфты. Если вращения ведомой полумуфты не произойдет при выключении двигателя, пружина возвратит ведущую полумуфту в исходное положение. Так 25 будет происходить до тех пор, пока ведущаяполумуфта не станет свободно вращаться. Пружина 8 не только возвращает на взвод ведущую полумуфту, но и смягчает удар зубьев б и б.О Если свободного хода не требуется (напр311061 Пр едм ет изобретения фиг. Р фиг. 1 8 Х В Составитель И. ЗлотникТехред Т. П. Курнлко Корректор О. С, Зайцева Редактор Л, Народная Изд. % 1054 Тираж 473 ПодписноеЦ 11 ИИПИ Комитета по делам изобретений и открытий при Совете ЛЬнистров СССР Москва, %-35, Раушская наб., д, 4/5 Областная типография Костромского управления по печати мер, в случае работы прибора в летних условиях), то пружина устанавливается так, что ведомый зуб помещается впереди ведущего и пружина поджимает их друг к другу без зазора,Соединительная муфта, содержащая двефланцевые полумуфты и соединительные эле 4менты, отличающаяся тем, что, с целью обеспечения определенного взаимного углового положения полумуфт и регулирования величины свободного хода, соединительные элементы вы полнены в вниде предусмотренных на полумуфтах,двух торцовых зубьев, зацепляющихся между собой и поджимаемых один к другому охватывающей фланцы витой пружиной, концы которой заведены в вырезы, выполненные по 10 периферии фланцев.
СмотретьЗаявка
1429385
М. П. Клименко, П. И. Сизов
МПК / Метки
МПК: F16D 11/00, F16D 11/16
Метки: io-•, биб, муфтаплил, соединительная
Опубликовано: 01.01.1971
