Установка для экстракции эфирного масла из дистиллята

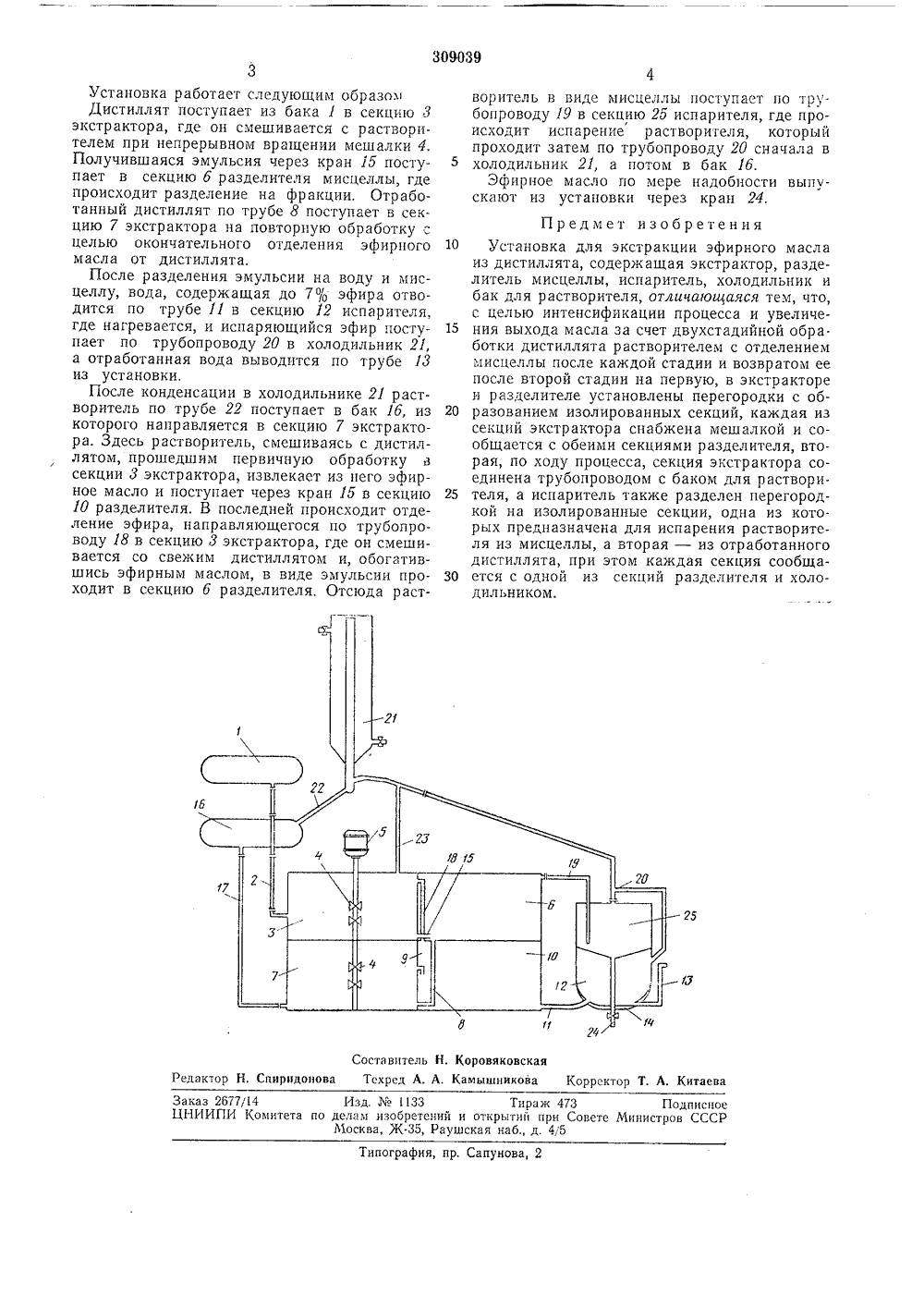

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМПК С 11 Ь 9/02 Заявлено 14, Ч.1970 ( 1425713/28-13)с присоединением заявкиПриоритетОпубликовано 09.Ч 11,1971, Бюллетень22Дата опубликования описания 11.Х.1971 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 668.5.034.1(088.8) Авторизобретения А. М, Грдзелидзе зинский научно-исследовательский институт пищевой промышленности аявител УСТАНОВКА ДЛЯ ЭКСТРАКЦИИ ЭФИРНИЗ ДИСТИЛЛЯТА АС 2 Изобретение относится к области пищевой промышленности, а именно к технике получения эфирного масла,Известна установка, которая включает экстрактор, разделитель мисцеллы, испаритель, холодильник и бак для растворителя.Целью изобретения является интенсификация процесса и увеличение выхода масла за счет двухстадийной обработки дистиллята растворителем с отделением мисцеллы после каждой стадии и возвратом ее после второй стадии на первую.Для этого в экстракторе и разделителе установлены перегородки с образованием изолированных секций, каждая из них снабжена мешалкой и сообщается с обеими секциями разделителя; вторая, по ходу процесса, секция экстрактора соединена трубопроводом с баком для растворителя, а испаритель также разделен перегородкой на изолированные секции, одна из которых предназначена для испарения растворителя из мисцеллы, а вторая - из отработанного дистиллята, при этом каждая секция сообщается с одной из секций разделителя и холодильником.На чертеже изображена предлагаемая установка.Установка для экстракции эфирного масла из дистиллята состоит из бака 1 для дистиллята, трубопровода 2 для подачи дистиллята в первую секцию 3 экстрактора, которая снабжена мешалкой 4, приводимой в движение электродвигателем 5.Первая секция 6 разделителя соединена со 5 второй секцией 7 экстрактора отводной трубой8, а отводная труба 9 соединяет вторую секцию 7 экстрактора со второй секцией 10 разделителя. Соответственно первые и вторые секции экстрактора и разделителя отделены 10 друг от друга перегородками.Труба 11 служит для отвода отработаннойводы с эфиром в секцию 12 испарителя. Отработанная вода выводится из установки по трубе 13. Испаритель оснащен подогревателем 14 15 воды. Первая секция 3 экстрактора соединяется с первой секцией 6 разделителя краном 15.Установка содержит также бак 16 для растворителя, трубопровод 17 для подачи растворителя во вторую секцию 7 экстрактора, тру бопровод 18 для отвода растворителя из разделителя в экстрактор, трубопровод 19 для отвода мисцеллы из разделителя в испаритель, трубопровод 20 для отвода паров растворителя из испарителя в холодильник 21, трубу 22 25 для отвода растворителя в бак 16, трубу 23для отвода газов, образующихся при смешивании растворителя с дистиллятом, и кран 24 для выпуска эфирного масла из испарителя, секции 12 и 25 которого изолированы друг о друга перегородкой.Заказ 2677/14 Изд. ЪЪ 133 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 475 Типография, пр. Сапунова, 2 3Установка работает следующим образов Дистиллят поступает из бака 1 в секцгно 3 экстрактора, где он смешивается с растворителем при непрерывном вращении мешалки 4. Получившаяся эмульсия через кран 15 поступает в секцию б разделителя мисцеллы, где происходит разделение на фракции. Отработанный дистиллят по трубе 8 поступает в секцию 7 экстрактора на повторную обработку с целью окончательного отделения эфирного масла от дистиллята.После разделения эмульсии на воду и мисцеллу, вода, содержащая до 7% эфира отводится по трубе 11 в секцию 12 испарителя, где нагревается, и испаряющийся эфир поступает по трубопроводу 20 в холодильник 21, а отработанная вода выводится по трубе 13 из установки,После конденсации в холодильнике 21 растворитель по трубе 22 поступает в бак 1 б, из которого направляется в секцию 7 экстрактора. Здесь растворитель, смешиваясь с дистиллятом, прошедшим первичную обработку в секции 3 экстрактора, извлекает из него эфирное масло и поступает через кран 15 в секцию 10 разделителя. В последней происходит отделение эфира, направляющегося по трубопроводу 18 в секцию 3 экстрактора, где он смешивается со свежим дистиллятом и, обогатившись эфирным маслом, в виде эмульсии проходит в секцию 6 разделителя. Отсюда растворитель в виде мисцеллы поступает по тру.бопроводу 19 в секцию 25 испарителя, где происходит испарение растворителя, который проходит затем по трубопроводу 20 сначала в 5 холодильник 21, а потом в бак 1 б.Эфирное масло по мере надобности выпускают из установки через кран 24. Предмет изобретения10 Установка для экстракции эфирного маслаиз дистиллята, содержащая экстрактор, разделитель мисцеллы, испаритель, холодильник ибак для растворителя, отличающаяся тем, что,с целью интенсификации процесса и увеличе 15 ния выхода масла за счет двухстадийной обра.ботки дистиллята растворителем с отделениеммисцеллы после каждой стадии и возвратом еепосле второй стадии на первую, в экстрактореи разделителе установлены перегородки с об 20 разованием изолированных секций, каждая изсекций экстрактора снабжена мешалкой и сообщается с обеими секциями разделителя, вторая, по ходу процесса, секция экстрактора соединена трубопроводом с баком для раствори 25 теля, а испаритель также разделен перегородкой на изолированные секции, одна из которых предназначена для испарения растворителя из мисцеллы, а вторая - из отработанногодистиллята, при этом каждая секция сообща 30 ется с одной из секций разделителя и холодильником,
