Инъектор для нагнетания закрепляющих растворовв грунт

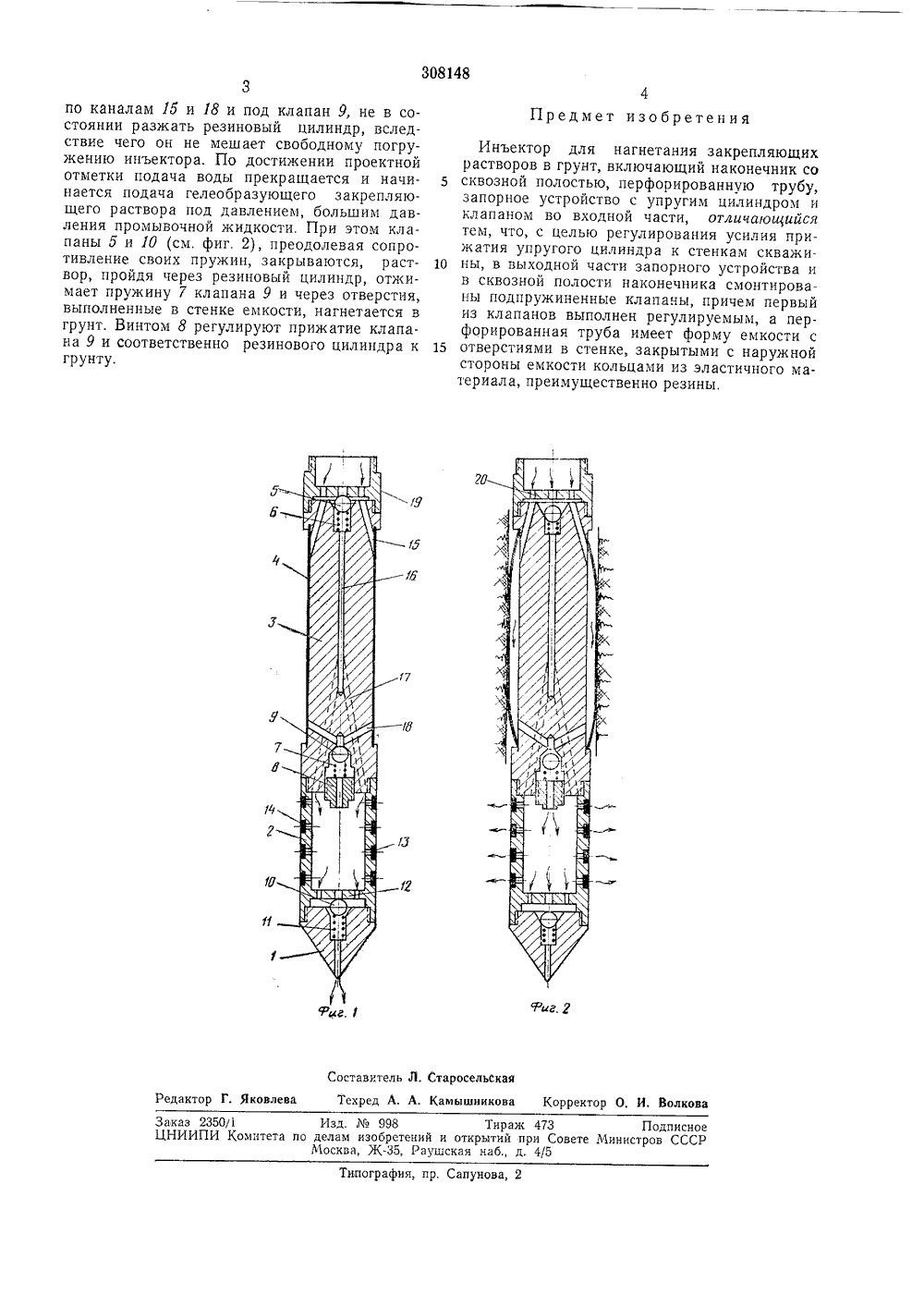

ОПИСАНИЕ 308148ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 13.Ч,1969 ( 1331635/29-14)с присоединением заявкиПриоритетОпубликовано 01,Ч 11.1971. Бюллетень21Дата опубликования описания 10.1 Х.1971 МПК Е 026 3/12 Кокает по делаю изобретений и открытий при Совете Министров СССРИНЪЕКТОР ДЛЯ НАГНЕТАНИЯ ЗАКРЕПЛЯЮЩИХ РАСТВОРОВ В ГРУНТИзвестен инъектор для нагнетания закрепляющих растворов в грунт, включающий наконечник со сквозной полостью, перфорированную трубу, запорное устройство с упругим цилиндром и клапаном во входной части.Такой инъектор не приспособлен для регулирования прижатия упругого цилиндра к стенкам скважины, что необходимо при проведении работ по закреплению грунтов различной плотности. В описываемом инъекторе в выходной части его запорного устройства и сквозной полости наконечника смонтированы подпружиненные клапаны. При этом первый из клапанов выполнен регулируемым, а перфорированная труба имеет форму емкости с отверстиями в стенке, закрытыми с наружной стороны емкости с отверстиями в стенке, закрытыми с наружной стороны емкости кольцами из эластичного материала, преимущественно резины. Это позволяет регулировать усилие прижатия упругого цилиндра к стенкам скважины.На фиг. 1 представлен инъектор для нагнетания закрепляющих растворов в грунт, продольный разрез (при подаче размывочной жидкости); на фиг. 2 - то же (при подаче закрепляющего раствора). 2Инъектор включает наконечник 1 со сквозной полостью, перфорированную трубу 2, запорное устройство 3 с упругим, например резиновым, цилиндром 4 и клапаном 5 с пру жиной 6 во входной части.В выходной части запорного устройствасмонтирован подпружиненный пружиной 7 и регулируемый винтом 8 клапан 9. В сквозной полости наконечника также смонтирован кла пан 10 с пружиной 11, Перфорированная труба представляет собой емкость с диафрагмой 12 и отверстиями 18 в стенке, закрытыми с наружной стороны емкости кольцами 14 из эластичного материала, преимущественно резиВнутри запорного устройства расположеныканалы 15 - 18. В зависимости от глубины погружения инъектора он навинчивается на трубы при помощи переходного штуцера 19 с 20 диафрагмой 20.Инъектор работает следующим образом.При погружении его с подмывом водой (см.фиг. 1) клапаны 5 и 10, поджатые соответственно пружинами 6 и 11, открыты, и пода ваемая под незначительным давлением водачерез отверстия в диафрагме 20, каналы 16 и 17 и отверстия в диафрагме 12 проходит через сквозную полость наконечника в грунт.При этом малое давление воды, попадающей9 иг. 3 таросельская оставит Техред А. А. Камышиикова Корректор О, И. Волко лева едактор каз 23501 Изд.998 Тираж 473 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3по каналам 1 о и 18 и под клапан 9, не в состоянии разжать резиновый цилиндр, вследствие чего он не мешает свободному погружению инъектора. По достижении проектной отметки подача воды прекращается и начинается подача гелеобразующего закрепляющего раствора под давлением, большим давления промывочной жидкости, При этом клапаны б и 10 (см, фиг. 2), преодолевая сопротивление своих пружин, закрываются, раствор, пройдя через резиновый цилиндр, отжимает пружину 7 клапана 9 и через отверстия, выполненные в стенке емкости, нагнетается в грунт. Винтом 8 регулируют прижатие клапана 9 и соответственно резинового цилиндра к грунту. Инъектор для нагнетания закрепляющихрастворов в грунт, включающий наконечник сосквозной полостью, перфорированную трубу,запорное устройство с упругим цилиндром иклапаном во входной части, отличающиасятем, что, с целью регулирования усилия прижатия упругого цилиндра к стенкам скважи 10 ны, в выходной части запорного устройства ив сквозной полости наконечника смонтированы подпружиненные клапаны, причем первыйиз клапанов выполнен регулируемым, а перфорированная труба имеет форму емкости с15 отверстиями в стенке, закрытыми с наружнойстороны емкости кольцами из эластичного материала, преимущественно резины,
