Номер патента: 307852
Авторы: Дубиненко, Радиально, Специальное, Шмеркович
Текст

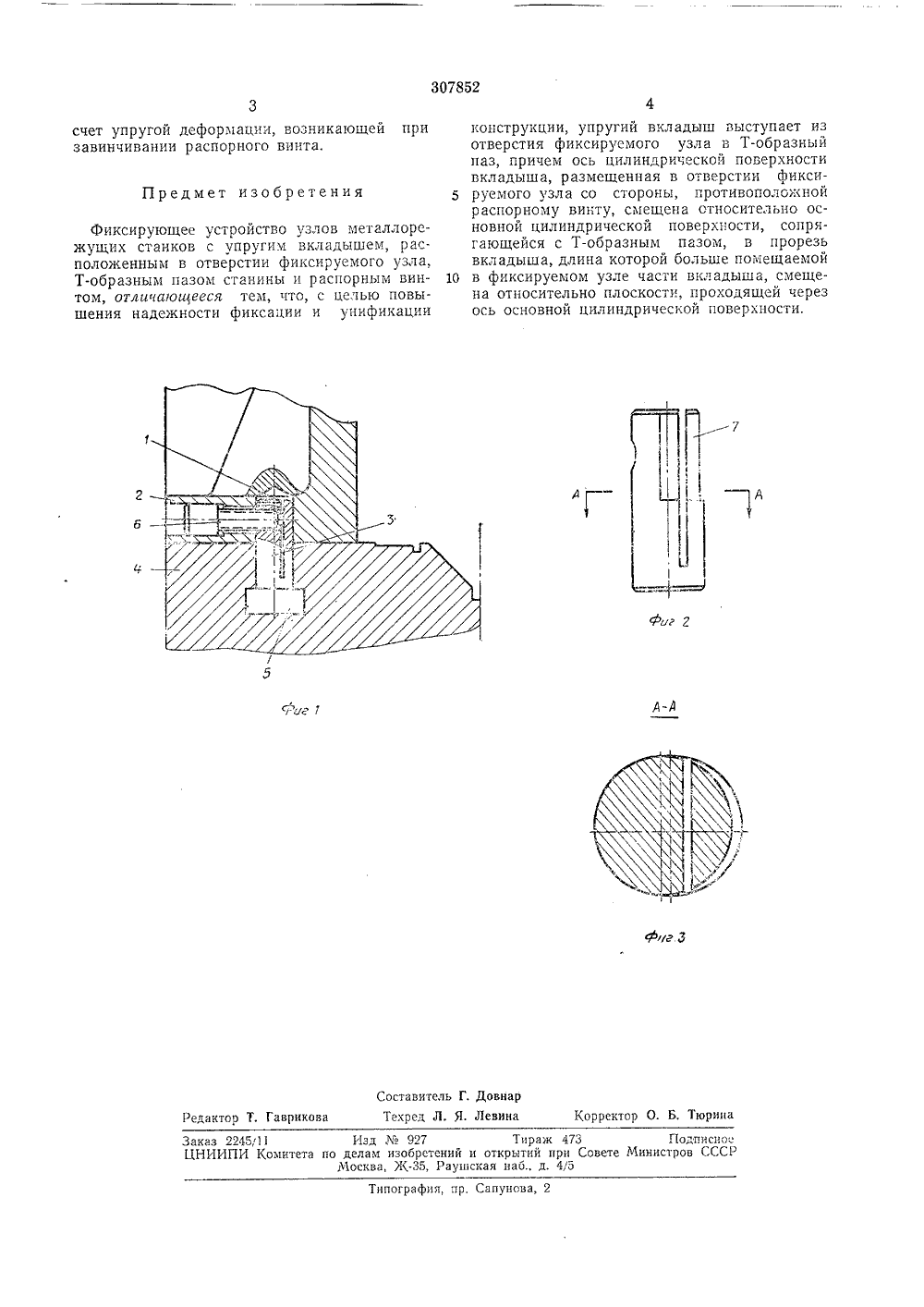

307852 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 10.111,1970 (Эй 1421567/25-8)с присоединением заявкиПриоритетОпубликовано 01.Л 1,1971. БюллетсньДата опубликования описаш;я ЗОХ 111.1 МПК В 23 Ь 41/О Комитет па делан изобретекий и открыти при Совете Министров СССР. Ф, Дубиненко и Е. А. Шмерковт Специальное конструкт и радиальноаявитель кое бюро алмазно-расторлильных станков ых ФИКСИРУЮЩЕЕ УСТРОЙСТВО УЗЛО МЕТАЛЛОРЕЖУЩИХ СТАИКОВ2 На фигр ующеевкладыш;фиг. 2.В цилинв лапе мо дрические отверстия 1, выполненные та 2, установлень, упругие вкладь 1- ЗО Известны фиксирующие устройства узлов, например, металлорежущих станков, с располагаемым в отверстии моста упругим вкладышем, Т-образным пазом станины и распорным винтом. Они характеризуются необходимостью изготовления вдоль направляющих станины дополнительного технологического паза, а на двустороннем станке - двух пазов, или выполнением оригинальной обработки левого и правого мостов.Целью изобретения является повышение надежности фиксации и унифицирование конструкции. Это достигается тем, что упругий вкладыш выступает из отверстия фиксируемого узла в Т-образный паз, причем ось цилиндрической поверхности вкладыша, размещенная в отверстии фиксируемого узла со стороны, противоположной распорному винту, смещена относительно основной цилиндрической поверхности, сопрягающейся с Т-образным пазом, а прорезь вкладыша смещена относительно плоскости, проходящей через ось основной цилиндрической поверхности. 1 изображено предлагаемое фиксистройство; на фиг, 2 - упругий на фиг. 3 - разрез по А - А на ши 3. Выступающие части угругого вкладыша при установке моста на станине 4 располагаются в Т-образном пазу 5 станины. Обычно этот паз служит также для закрепления мостов на станине. Упругий вкладыш представляет собой палец с пазом, делящим его на две неравные части, в одной из которых находится резьбовое отверстие распорного винта 6. Тело упругого вкладыша образовано двумя цилиндрическими поверхностями. Поверхность вкладыша со стороны резьбового отверстия имеет общую цилиндрическую основную поверхность. Противоположная поверхность состоит из двух частей, Часть вкладыша, которап располагается в Т-образном пазу станины, является продолжением основной поверхности. А часть, которая должна быть расположена в лапе моста, образозана цилиндрической поверхностью, ось которой смещена от оси основной поверхности. Прп таком устройстве упрупш вкладыш имеет общую опорную поверхность и разницу в размерах его верхней и нижней частей в свободном состоянии. Мосты вместе с распорными винтами и упругими вкладышахш устанавливают в нужном положении на станине. Распорные винты завинчивают до отказа, создавая неооходпмое усилие для фиксации, после чего зажимают пазовь.е болты. Необходимое усилие для фиксации возникает за307852 7 фиг А-А Составитель Г, Довнар Техред Л. Я. Левина Корректор О. Б. Тюрина Гаврика Редакт каз 2245/11 1 зд927 Тираж 473НИИПИ Комитета по делам изобретений и открытий при СовеМосква, А(-35, Раушская наб., д. 475 Подписноеминистров СССР ипография, пр. Сапунова счет упругой деформации, возникающей призавинчивании распорного винта. Предмет изобретения Фиксирующее устройство узлов металлорежущих станков с упругим вкладышем, расположенным в отверстии фиксируемого узла, Т-образным пазом станины и распорным винтом, отличавившееся тем, что, с целью повышения надежности фиксации и унификации конструкции, упругий вкладыш выступает из отверстия фиксируемого узла в Т-образный паз, причем ось цилиндрической поверхности вкладыша, размещенная в отверстии фикси руемого узла со стороны, противоположнойраспорному винту, смещена относительно основной цилиндрической поверхности, сопрягающейся с Т-образным пазом, в прорезь вкладыша, длина которой больше помещаемой 10 в фиксируемом узле части вадыша, смещена относительно плоскости, проходящей через ось основной цилиндрической поверхности.
СмотретьЗаявка
1421567
А. Ф. Дубиненко, Е. А. Шмеркович, Специальное конструкторское бюро алмазно расточных, радиально сверлильных станков
МПК / Метки
МПК: B23B 41/00
Опубликовано: 01.01.1971
Код ссылки
