Распределитель импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

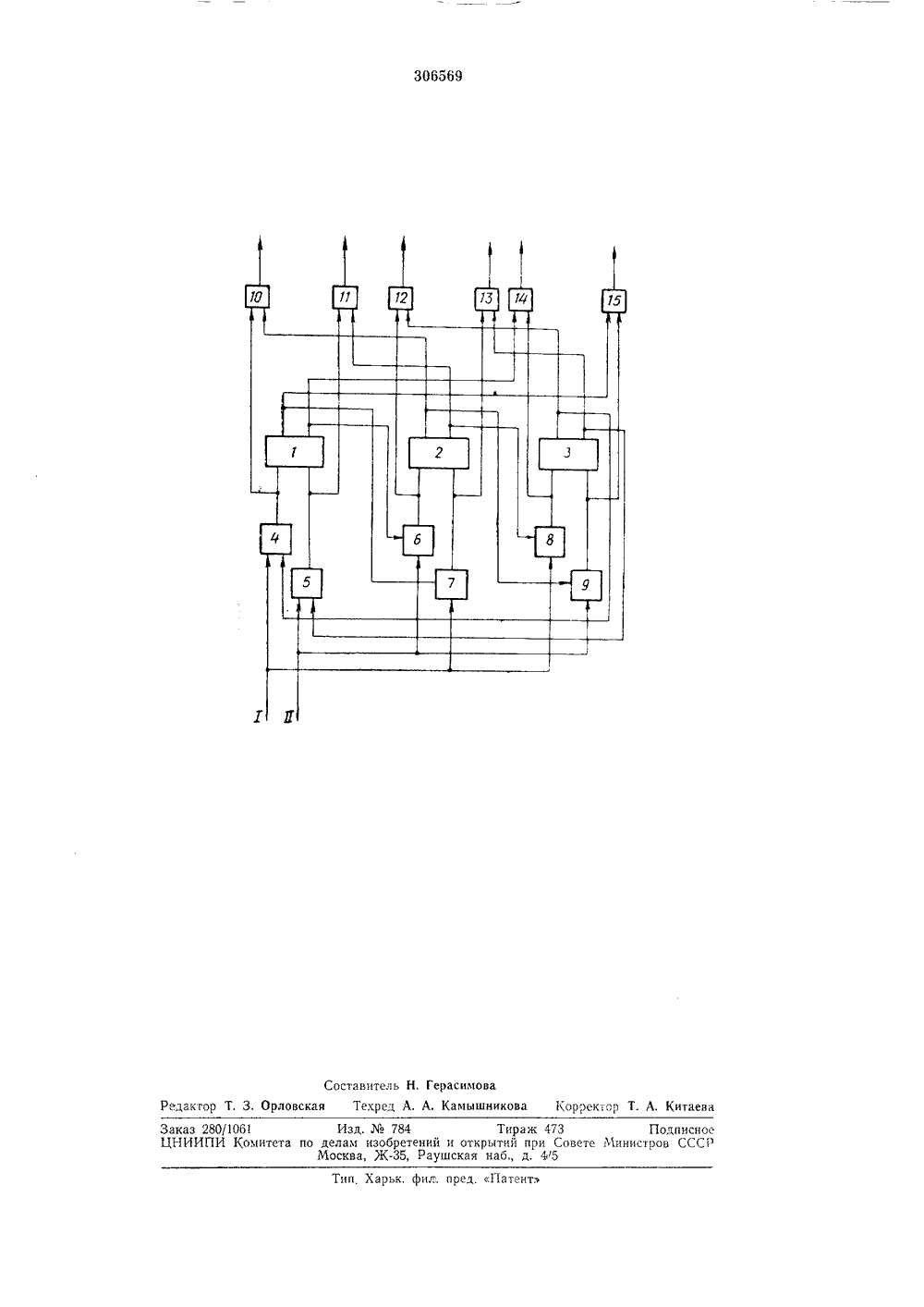

О П И С А Н И Е 306569ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Савз Советских Социалистических РеспубликЗависимое от авт. свидетельства М - Заявлено 21.Х 1.1969 1 ЛЪ 1376988/26-9) 1 ПК Н 031( 21.0 с присоединением заявки М -Комитет по делам изебретеиий и открытий при Совете Министров СССРПриоритет -Опубликовано 11.Ч 1.1971, Бюллетень МДата опубликования описания 29 Ч 11.19 УДК 621,395,345(088.8) Авторизобретвни Э. А. Гершензон явител АСПРЕДЕЛИТЕЛЬ ИМПУЛЬСО зобретенця ед ме ждого последующего триггер ггера 2) соединены со входам Изобретение относится к технике телефонной связи и может быть использовано в управляющих устройствах квазиэлектронных и электронных АТС, построенных, например, ца интегральных твердых схемах.Известны распределители импульсов, в которых выход каждого последующего триггера подключен к входу схемы совпадения, выход которой соединен со входом предыдущего триггера, а на другие входы схем совпадения поданы тактовые импульсы.Целью изобретения является обеспечение ненагружепных выходов распределителя с одновременным устранением коротких паразитных импульсов на выходах распределителя, а также его упрощение.Сущность изобретения заключается в том, что выходы каждого последующего триггера соединены со входами выходных схем совпадения, другие входы которых подключецы и выходам схем совпадения, соединенных с входами каждого предыдущего триггера.На чертеже изображен предлагаемый распределитель импульсов на шесть выходов.Предлагаемый распределитель импульсов содержит триггеры 1 - 3, двухвходовые схемы совпадения 4 - 9 и выходные схемы совпадения 10 - 15.Выходы каа(например, трии выходных схем совпадения (схемы совпадения 11), другие входы которых подключены и выходам двухвходовых схем совпадения (схемы совпадения 5). Последние соединены с входами каждого предыдущего триггера (триггера 1).Прямое и обратное переключение триггеров 1 - 3 используется для формирования выходных импульсов, поэтому число триггеров в два раза меньше числа выходов. Цепи 1 и 11 управляющих импульсов подключены к вторым входам схем 4 - 9 совпадения, выходы которых подключены соответствецно к входам триггеров 1 - т.15 Распределитель импульсов, выполненныйпо схеме с непосредственныхги связями, цапример, на твердосхемных элементах НЕ - ИЛИ, отличающийся тем, что, с целью обеспечения ненагруженных выходов с одновременным устранением коротких паразитцых импульсов на выходах распределителя, а также его упрощения, выходы каждого последующего триггера соединены со входами выходных схем совпадения, другие входы которых подключены к выходам схем совпадения, соединенных с входами каждого предыдущего триггера.ЗО 6569 Составитель Н, Герасимоваактор Т. 3. Орловская Текред А, А. Камышникова Корректор Т. А, Китаева п Харьк. фил,. пред Патент аказ 280/1061 ЦНИИПИ КомитетИзд. М 784елам изобретосква, Ж,Тираж 473 Подписное ий и открытий при Совете Министров СССР аушская наб., д. 45
СмотретьЗаявка
1376988
ПАТЕНТА ТЕхк, Э. А. Гершензон
МПК / Метки
МПК: H03K 21/00
Метки: импульсов, распределитель
Опубликовано: 01.01.1971
Код ссылки
