Измерения параметров пространственного потока

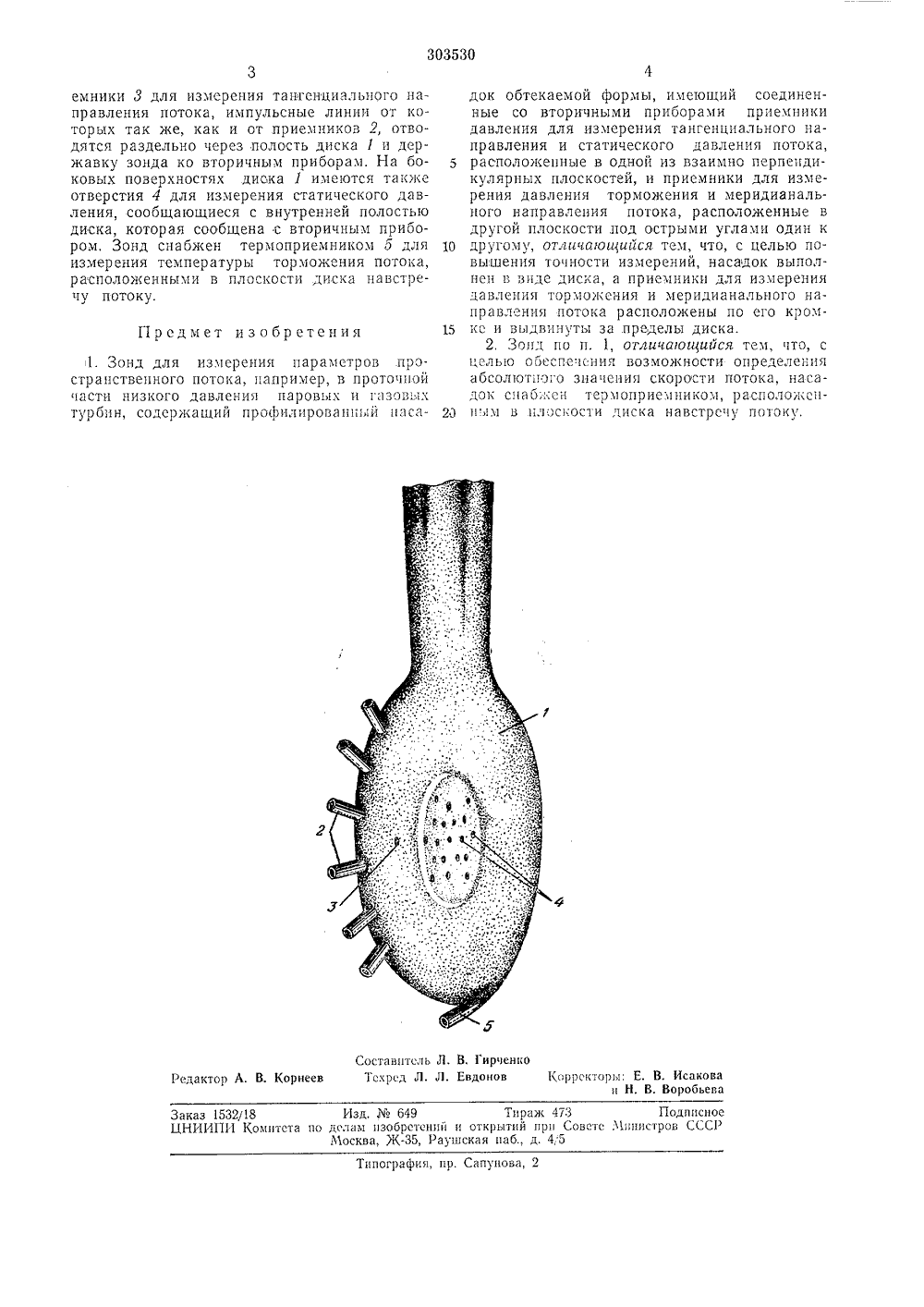

Республик Зависимое от авт. свидетельстваМПК С 011 с 13100 Заявлено 13.Ч 1.1963 ( 841607/18-10) с присоединением заявкиПриоритет Комитет по делам изобретений и открытий при Совете Министров СССРУДК 621.317,729,2(088,8) Опубликовано 13.Ч,1971. Бюллетень16Дата опубликования описания 1 Ч 11,1971 АвторыизобретенияЗаявитель В, П. Лагун, Л. Л. Симою и И, А. Савватеева Всесоюзный ордена Трудового Красного Знамени научно-исследовательский теплотехнический институт имени Ф. Э. ДзержинскогоЗОНД ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПРОСТРАНСТВЕННО ГО ПОТОКАИзобретение относится к области измерения (например, в проточной части низкого давления паровых и газовых турбин), параметров пространственного потока; статического давления, давления торможения, тангенциального и меридианального направления, а также температуры торможения.Известны зонды для измерения параметров пространственного потока, содержащие пр- офилированн насадок обтекаемой формы 1 например, сферический, клиновой и трубчатый), имеющий соединяемые со вторичнымп приборами приемники давления для измерения тангенциального направления и статического давления потока, расположенные в одной из взаимно-перпендикулярных плоскостей, и приемники для измерения давления торможения и меридианального направления потока, расположенные в другой плоскости под острыми углами один к другому.Характеристика известных зондов в значительной мере зависит от числа Маха (М), Рейнольдса (Ке) и степени турбулизации потока, а также и от меридиального направления потока.Таким образом, известные приборы не могут обеспечить необходимой точности измерения параметров неравномерного пространственного потока в ступенях низкого давления турбомашин,С целью повышения точности измерений насадок выполнен в виде диска, а приемникидля измерения давления торможения и меридианального направления потока расположе 5 ны по его кромке и выдвинуты за пределыдиска.Кроме того, насадок выполнен пустотелым,а на его боковых поверхностях предусмотрены отверстия, сообщающиеся с внутренней по 10 лостью насадка, которая, таким ооразом, служит приемником статического давления, чтопозволяет стабилизировать статическое давление неравномерного пространственного потока.15 Для одновременного измерения со всемиперечисленными параметрами температурыторможения, требусмои при определенииаосолютпой скорости потока, насадокжен датчиком температуры.20 На чертеже изображен описываемый зондв аксонометрической проекции,Полый диск 1 обтекаемой формы снабженприемниками 2 для измерения давления торможения и меридианального направления по 25 тока, установленными на кромке диска 1 подострым углом между смежными приемниками. Приемники 2 выдвинуты за пределы дискана расстояние не мене двух наружных диаметров приемника. На каждой из двух боко 30 вых поверхностей диска 1 расположены прпоставптсль Тскрсд Л. Редактор А. В. Корнеев Заказ 532/8 Изд. Жо 649 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретении и открытий при Совете Министров СССР Москва, Ж, 1 аугпская паб., д. 4,5Типография, пр. Сапунова емники 3 для изгерения тантенциалыгого направления потока, импульсные линии от которых так же, как и от приемников 2, отводятся раздельно через полость диска 1 и державку зонда ко вторичным приборам, На боковых поверхностях диска 1 имеются тактке отверстия 4 для измерения статического давления, сообщающиеся с внутренней полостью диска, которая сообщена с вторичным прибором, Зонд снабжен термоприемником 5 для измерения температуры торможения потока, расположенными в плоскости диска навстречу потоку. 1. Зонд для измерения параметров пространственного потока, например, в проточной части низкого давления паровых и газовых турбин, содержащий профилированный пасадок обтекаемой формы, имеющий соединенные со вторичными приборами приемники давления для измерения тангенциального направления и статического давления потока, расположенные в одной из взаимно перпендикулярных плоскостей, и приемники для измерения давления торможения и меридианального направления потока, расположенные в другой плоскости под острыми углами один к 10 другому, от.гггчагогиийся тем, что, с целью повышения точности измерений, насадок выполнен в виде диска, а приемники для измерения давления торможения и меридианального направления потока расположены по его кром ке и выдвинуты за пределы диска.2. Зонд по п. 1, отличагоигийся тем, что, сцелью ооеспечения возможности определения абсолгот;нго значения скорости потока, насадок си 10 ксн терм оприемггиком, расположсп и ям в плоскости Лиска навстречу потоку.
