302669

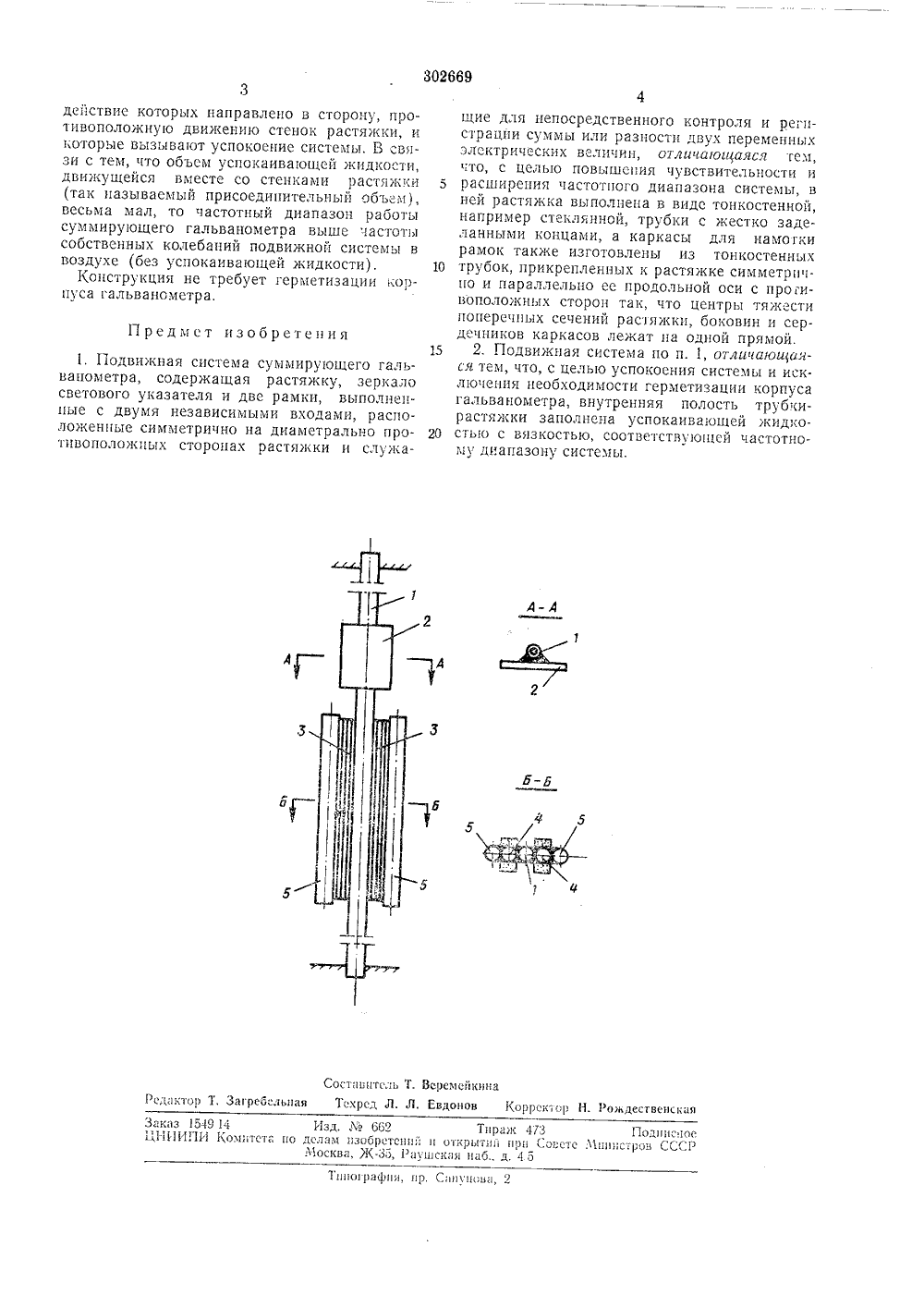

Со 1 ба Советских Социалистических РеспубликЗависимое от авт. свидетельствааявлено 04.1,1970 ( 1391767/18-10 присоединением заявкиПриоритет МПК 6 01 г 5/10 Комитет по делам изобретений и откры при Совете Ваинистр СССРпубликовано Дата опубликования описания 21 Х 1.19 Авторы зобретения О. С, Андреев, Н. А. Драб, С, Е. Разин, А. М, Марютин,П, А. Самосудов, И. М. Саидигурский и Б. Н. ФроймовичКишиневский научно-исследовательский институт электроприборостроения и Специальное конструкторское бюроэлектроизмерительных приборов кишиневского заводаВиброприбор аявител 1 ПОДВИЖНАЯ СИСТЕМА СУММИРУЮЩЕГО ГАЛЬВАНОМЕТРА Известные подвижные системы суммирующего гальванометра, содержащие растяжку, зеркало светового указателя и две рамки, выполненные с двумя независимыми входами, расположенными симметрично на диаметрально противоположных сторонах растяжки и служащие для непосредственного контроля и регистрации суммы или разности двух переменных электрических величин, характеризуются невысокой чувствительностью и узким частотным диапазоном. В таких системах необходима герметизация корпуса гальванометра и они не могут быть использованы в унифицированных магнитных блоках светолучевых осциллографов. Описываемая подвижная система отличается тем, что в ней растяжка выполнена в виде тонкостенной, например стеклянной, трубки с жестко заделанными концами, а каркасы для намотки рамок также изготовлены из тонкостенных трубок, прикрепленных к растяжке симметрично и параллельно ее продольной оси с противоположных сторон так, что центры тяжести поперечных сечений растяжки, боковин и сердечников каркасов лежат на одной прямой, а также тем, что внутренняя полость трубки-растяжки заполнена успокаивающей жидкостью с вязкостью, соответствующей частотному диапазону системы. На чертеже изображена описываемаяподвижная система.Система состоит из растяжки 1, зеркаласветового указателя 2, двух независимых ра мок 3, намотанных на каркас, состоящем изсердечников 4 и боковин 5. Каркас и боковины представля 1 ат собой в одном случае трубчатые стеклянные капилляры, прикрепленные, например, с помощью клея к дпаметраль:ю 10 противоположным сторонам трубчатой, например, стеклянной растяжки. Рамки наматываются из эмалированного медного провода и имеют одинаковое число витков. Выводы ог рамок крепятся к контактным узлам на кор пусе осциллографического гальванометра. Приподаче на каждую рамку независимых сигналов угол поворота зеркала будет в любой момент пропорционален алгебраической сумме подаваемых на рамки сигналов.20 Для успокоения системы внутренняя полостьтрубчатой растяжки заполняется, например, путем шприцевания успокаивающей жидкостью с требуемой вязкостью. При крутильных колебаниях рамок столб успокаивающей жид кости, находящийся на осп вращения, и прилегающие к нему слои находятся в состоянии покоя, а слои жидкости, прилегающие к внутренним стенкам растяжки, смещаются вместе со стенками последней. В результате чего в 30 успокаива 1 ОЩЕ 11 ЖИДКОстп ВОЗникают СИЛЫ,30266 Я 2 оститсль Т. ВсрсмскпТсхрсд Л. Л. Евдонов ррскт ор Н. Рождественская диктор Т, Загрсбсльиая Изд. М 662делам паобрстсш 11 и о Москва, А(-35, Рауиск Заказ 1549 141111 ИПИ 1(омтста шорафик, ир. Сигрунова, 2 действие которых направлено в сторону., противополохкную движению стенок растяжки, и которые вызываот успокоение системы, В связи с тем, что объем успокаивающей жидкости, движущейся вместе со стенками растяж(и (так называемый присоединительный объем), весьма мал, то частотный диапазон работы суммируюшего гальванометра выше 1 астоты собственных колебаний подвижной системы в воздухе (без успокаивающей жидкости),1(опструкция не требует герметизации корпуса гальванометра. П редмст изобретения 1. Подвижная система суммирующего гальванометра, содержащая растяжку, зеркало светового указателя и две рамки, выполненные с двумя независимыми входами, расположенные симметрично на диаметрально процвоположпых сторонах растяжки и служащие для непосредственного контроля и регистрации суммы или разности двух переменных электрических величин, отли саощаяся тем, что, с целью повышспия чувствительности и 5 расширения частотного диапазона системы, вней растяжка выполнена в виде тонкостенной, например стеклянной, трубки с жестко заделанными концами, а каркасы для намогки рамок также изготовлены из тонкостенных 10 трубок, прикрепленных к растяжке симметрично и параллельно ее продольной оси с противоположных сторон так, что центры тяжести поперечных сечений растяжки, боковин и сердечников каркасов лежат на одной прямой.15 2. Подвижная система по п. 1, отлаяающояая тем, что, с цельо успокоения системы и исключения необходимости герметизации корпуса гальванометра, внутренняя полость трубки- растяжки заполнена успокаивающей жидко стью с вязкостью, соответствующей частотному диапазону системы. Тираж 473 Подиисос гкрыгиг ири Совстс т 1,стров СССР яб., д. 45
