Уплотнитель (тампон) для фильтрации скважин

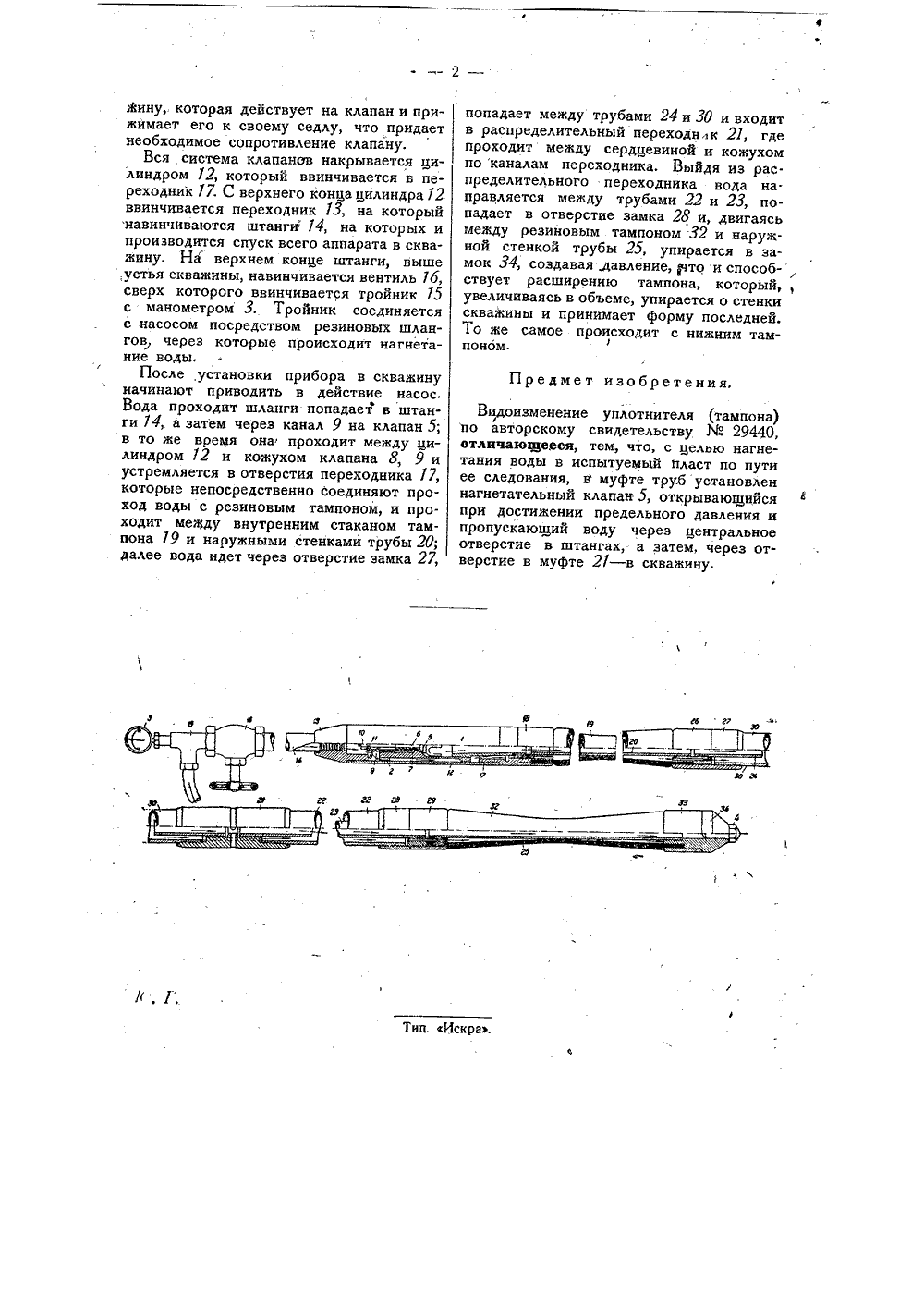

/а ТОРСНОЕСВИДЕТЕЛЬСТВ А ИЗО И Г 1 И С уплотнителя (тампона) для и скваж ь К зависимому авторскому свидетельству заявленному 7 апреля 1932 года (спр. о А. Дементьеварв.106940). сновное авторское свидетельств 31 марта 1933 год О выдаче зависимого авторского свид 1933 год 1на и29 я того же лица от О.публиковано 31 мал тел ьств.В авторском свидетельстве29440 ,описав уплотнитель (тампон) для фильтрации скважин, в котором (для изоляции пласта) применена закрытая снизу трубка, снабженная двумя резиновыми вставками, ,прижимаемыми к стенкам скважины давлеяием нагнетаемой в трубу воды. Означенные вставки расположены сверху и снизу отверстия, выводящего в скважину воду, нагнетаемую по заглушенной снизу внутренней трубе. Для попеременного нагнетания воды в обе трубки применена герметическая головка.В предлагаемом видоизменении уплотнители, с цельюнагнетания воды в испытуемый пласт по пути ее следования, в муфте труб установлен нагнетательный клапан, Означенный клапан открывается при достижении предельного давления и пропускает, воду через центральное отверстие в штангах, а затем, через отверстие в муфте, - в скважину-.На чертеже изображен продольный разрез уплотнителя.Пробка 4 закрывает замок 34, в который ввинчивается труба 25. На шейку замка 34 туго натянут резиновый тампон 32, продетый через зажимное кольцо 33. При завинчивании кольца 33 на 158замке 34 резиновые тампоны 32. туго притягиваются к шейке замка 34. На резиновый тампон 32 надевается кольцо 29, затем завинчивается в замок 28 и на трубу 25. Замок 28 соединяется двумя трубами 22 и 23 с муфтами (распределительным переходником) 21.Переходник 21 состоит из двух частей: кожуха и сердцевины, Последняя вставляется натуго в кожух и образует уже заранее отфрезерованные четыре канала, служащие для прохода воды. С другого конца распределительного переходника 21 ввинчивается труба.24, накрываемая сверху трубой 30 большего диаметра; с противоположных концов ати трубы соединяются с замком 27, в который ввинчивается труба 20, на которую надевается второй резиновый тампон 19, На последний зажимается кольцо .2 б, завинчиваемое на замке 27,Переходник 17 ввинчивается в сопло /, которое соединяется с цилиндром 2; в последний вставлен клапан 5 штоком б, на который надевается пружина 7, На пружину через стержень надевается стакан 8 с отверстием 9, который нажимается гайкой 1 О с подложенной под нее шайбой 11, Гайка дает возможность регулировать пру/Г,ип. Искра. Винукоторая действует на клапан и прижимает его к своему седлу, что придает необходимое сопротивление клапану,Вся система клапанов накрывается цилиндром 12, который ввинчивается в переходник 17, С верхнего конца цилиндра 12. ввинчивается переходник 13, на который навинчиваются штанги 14, на которых и производится спуск всего аппарата в скважину. На верхнем конце штанги, выше ,.устья скважины, навинчивается вентиль 1 б, сверх которого ввинчивается тройник 15 с манометром 3. Тройник соединяется с насосом посредством резиновых шлангов, через которые происходит нагнетание воды.После установки прибора в скважину начинают приводить в действие насос, Вода проходит шланги попадает в штанги 14, а затем через канал 9 на клапан 5; в то же время она проходит между цилиндром 12 и кожухом клапана 8, 9 и устремляется в отверстия переходника 17, которые непосредственно соединяют проход воды с резиновым тампоном, и проходит между внутренним стаканом тампона 19 и наружными стенками трубы 20; далее вода идет через отверстие замка 27,попадает между трубами 24 и 30 и входит в распределительный переходн 1 к 21, где проходит между сердцевиной и кожухом по каналам переходника, Выйдя из рас. пределительного переходника вода на. правляется между трубами 22 и 23, по. падает в отверстие замка 28 и, двигаясь между резиновым тампоном 32 и наружной стенкой трубы 25, упирается в замок 34, создавая, давление, что и способствует расширению тампона, который увеличиваясь в объеме, упирается о стенки скважины и принимает форму последней. То же самое происходит с нижним тампоном. Предмет изобретения,Видоизменение уплотнителя (тампона) по авторскому свидетельству М 29440, отличающееся, тем, что, с целью нагнетания воды в испытуемый пласт по пути ее следования, в муфте труб установлен нагнетательный клапан 5, открывающийся при достижении предельного давления и пропускающий воду через центральное отверстие в штангах, а затем, через отверстие вмуфте 21 - в скважину,
