Генератор пилообразного напряжения для систем сеточного управления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

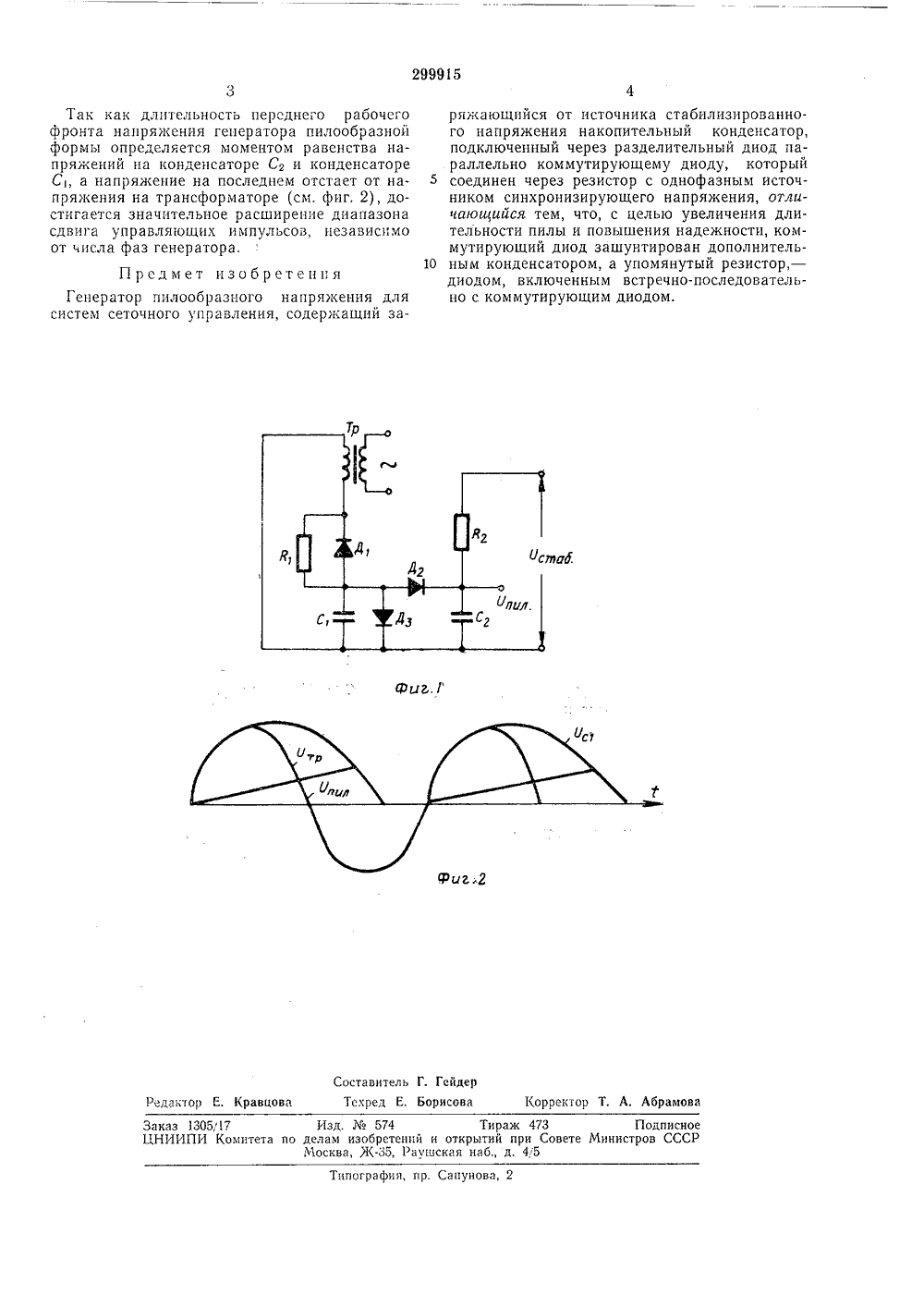

Сова Советских Социалистических Республик.1968 Заявл кис,присоединением за Приоритет омитет по деламретеииЙ и открытиЙСовете МинистровСССР 1,314,57(088,8 Бюллет публиковано 26 Л 1,1912 опубликования описапи Авторыизобретен В кушин, В. П. Семенец ецкии аявитель ГЕНЕРАТОР ПИЛООБРАЗНОГО НАПРЯЖЕН ДЛЯ СИСТЕМ СЕТОЧНОГО УПРАВЛЕНИЯ 2 торе С 1); Уии - напряформы генератора (на коЗаряд конденсатора Сасов начинается в моменна выходе выпрямителя слением Р, и емкостьюнапряжение синхронизиртора, переходит через нус жение на нем возрастает жение пилообразнойнденсаторе С 2).генератора импульт, когда напряжениедиодом Д 1 сопротив- С, и, следовательно, ующего трансформаль. При этом напряпо экспоненте - о с/пил = с/ст где Уиил - напряжение на генераторе импульсов;с/стаб - На П р яогоисточни В течение четверти полупериодатор С, через диод Д заряжаетсятудного значения. Затем конденсажается через сопротивление Р 1трансформатора.В момент равенства напряженийсаторе Со и конденсаторе С, диодвается, и напряжение на конденсатдает вместе с напряжением на кСь После разряда конденсаторается диод Дз, и конденсатор Сооткрытыми диодами Д и Дз додующего полупериода. конденсадо амплитор разряи обмотку на кондД откоре С 2онденсатС 1 открьшунтируначала атся Известны генераторы пилообразного напряжения, содержащие заряжающийся от источника стабилизированного напряжения накопительный конденсатор, соединенный через разделительный диод параллельно с коммутирующим диодом, который подключен к источнику переменного синхронизирующего напряжения. Однако при необходимости увеличения длительности пилы необходимо иметь трехфазное или двухфазное напряжения.Кроме того, при использовании однофазного источника в таком генераторе диапазон изменения управляющих импульсов в системе сеточного управления будет меньше 180, так как длительность пилы жестко ограничена полупериодом напряжения этого источника.Целью изобретения является увеличение длительности пилы и повышение надежности генератора.Для этого в описываемом генераторе коммутирующий диод зашунтирован дополнительным конденсатором, а резистор - диодом, включенным встречно-последовательно с коммутирующим диодом,На фиг. 1 приведена схема генератора напряжения пилообразной формы одного канала управления; на фиг. 2 - диаграммы напряжений на этом генераторе, где Утр - напряжение на обмотке трансформатора; У - напряжение на выходе выпрямителя (на конденсажение стабилизированы ка питания.299915 иг. Составитель Г. Геидер1 зедактор Е. Кравцова Тсхред Е. Борисова Корректор Т. А. Абрамов Изд.574 Тираж 473 Подписио делам изобретений и открытий при Совете Министров ССС Москва, Ж, 1 аушская наб., д. 4(5 Заказ 1305(17 ЦНИИПИ Комите шография, пр, Сапунова, 2 Так как длительность переднего рабочего фронта напряжения генератора пилообразной формы определяется моментом равенства напряжений на конденсаторе С и конденсаторе Сь а напряжение на последнем отстает от напряжения на трансформаторе (см, фиг, 2), достигается значительное расширение диапазона сдвига управляющих импульсов, независимо от числа фаз генератора. Предмет изобретения Генератор пилообразного напряжения длясистем сеточного управления, содержащий заряжакщийся от источника стабилизированного напряжения накопительный конденсатор, подключенный через разделительный диод параллельно коммутирующему диоду, который соединен через резистор с однофазным источником синхронизирующего напряжения, отличаюи 4 ийся тем, что, с целью увеличения длительности пилы и повышения надежности, коммутирующий диод зашунтирован дополнитель ным конденсатором, а упомянутый резистор, -диодом, включенным встречно-последовательно с коммутирующим диодом.
СмотретьЗаявка
1290333
В. П. Аркушин, В. П. Семенец, Ю. М. Осецкий
МПК / Метки
МПК: H02M 1/08
Метки: генератор, пилообразного, сеточного, систем
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-299915-generator-piloobraznogo-napryazheniya-dlya-sistem-setochnogo-upravleniya.html" target="_blank" rel="follow" title="База патентов СССР">Генератор пилообразного напряжения для систем сеточного управления</a>
