Самоцентрирующий патрон. г. -i gt; amp; ••••••л. • •; i i •: г г-,; •, 7; gmii: ; ili; ir; u-: .; ,: r,: -; r-nah биь;: отека
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 299295
Авторы: Аронов, Артасов, Всесоюзный, Комаров, Проектно
Текст

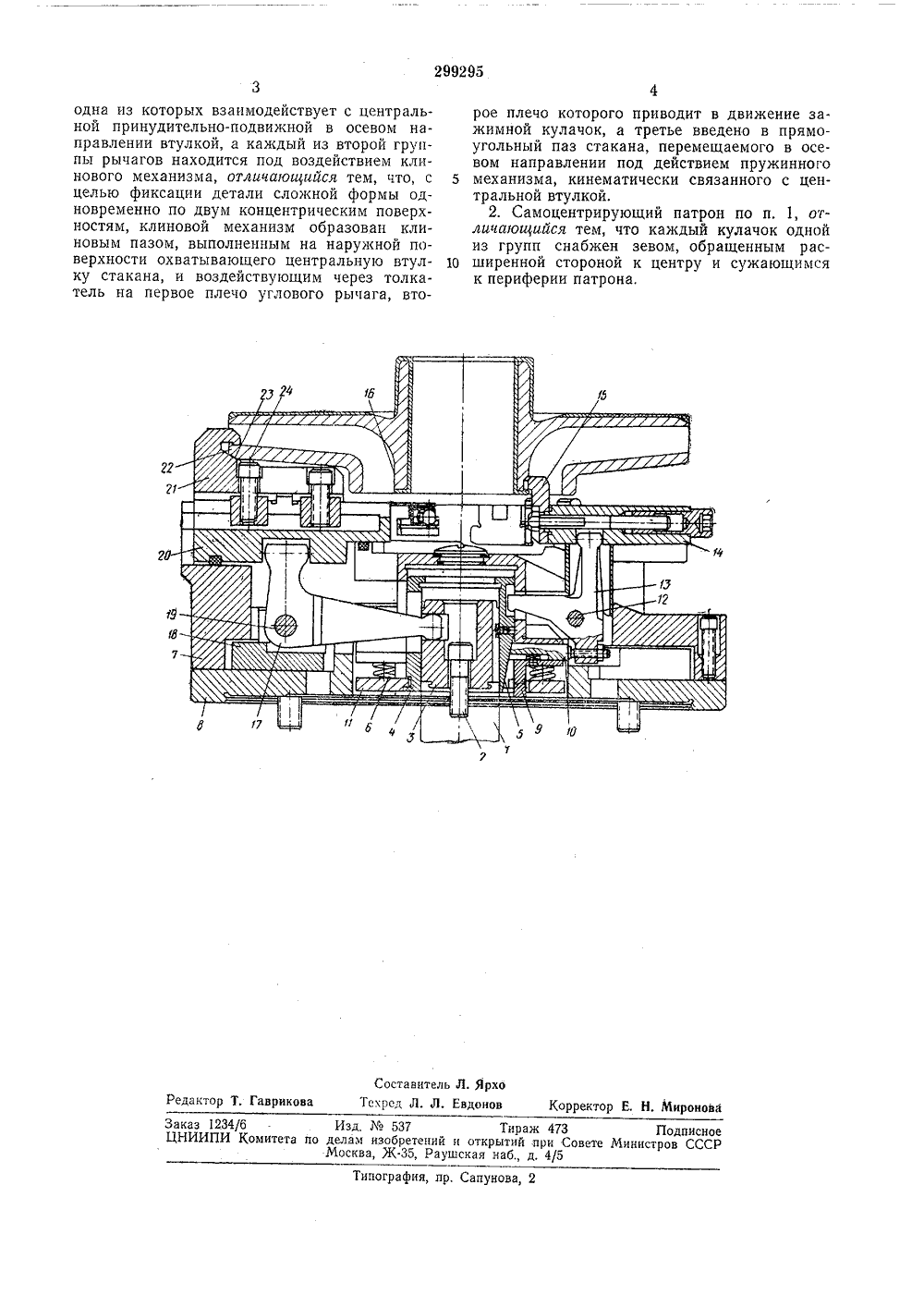

ОПИСАНИЕИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 299295 Союз Ссеетских Социалистических РесптбликЗависимое от авт, свидетельстваЗаявлено 25 Л 1.1970 (М 1405827/25-8) К В 2 ЗЬ 31/О присоединением заявкиПриоритет Комитет по делам ооретеиий и открыри Совете МииистССР УДК 621.941-229.323.2 (088.8) убликовано 26 Л 1.1971. Бюллетень12 ния 24 Х.19 Дата опубликовани вторызобретен и А, В. Комаровэ явите О НТРИРУЮЩИй т изобретен Известны самоцентрирующие патроны с двумя группами кулачков, одна из которых взаимодействует с центральной принудительно-подвижной в осевом направлении втулкой, а другая группа с клиновым механизмом. 5Для фиксации деталей сложной формы одновременно по двум концентрическим поверхностям клиновой механизм образован клиновым пазом, выполненным на наружной поверхности охватывающего центральную втул ку стакана, и воздействующим через толка- тель на первое плечо углового рычага, второе плечо которого приводит в движение зажимной кулачок, а третье введено в прямоугольный паз стакана, перемещаемого в осе вом направлении под действием пружинного механизма, кинематически связанного с центральной втулкой, а каждый кулачок одной из групп снабжен зевом, обращенным расширенной стороной к центру и сужающимся 20 к периферии патрона.На чертеже изображен описываемый патрон, в разрезе.Под действием силового привода тяга 1, перемещаясь вниз, при помощи винта 2 ув лекает за собой ползун 3 и дает возможность втулке 4 со скосами б под действием пружин б следовать в том же направлении. Втулка охватывается установленным в центральном отверстии корпуса 7 и планшай- ЗО бы 8 стаканом 9, в отверстиях которого помещены толкатели 10. Пружины установлены в отверстиях планшайбы и стакана с упором в корпус и кольцо 11, контактирующее с втулкой. На планшайбе на осях 12 смонтированы трехплечие рычаги 13.Втулка, двигаясь вниз, своими скосами воздействуя через толкатели на трехплечие рычаги 13, сдвигает к центру патрона установленные в Т-образных пазах корпуса три основания 14, на которых закреплены сменные самоцентрирующие кулачки 15. Изделие центрируется по ступице 1 б. Одновременно ползун угловыми рычагами 17, установленными на плавающем диске 18 посредством осей 19, сдвинет к центру установленные в Т-образных пазах корпуса плавающие основания 20 с закрепленными сменными зажим- ными кулачками 21, снабженными базовой поверхностью 22, скосом 23 и опорой 24.При обратном движении тяги 1 ползун 3, двигаясь вверх, угловыми рычагами 17 раздвигает плавающие кулачки 21, а приподнятая ползуном втулка со скосами трехплечими рычагами 13 раздвигает самоцентрирующие кулачки 15, освобождая обработанное изделие. Самоцентрирующии патрон с двумя пами кулачков, приводимых в действие оответствующих групп угловых рычагов,299295 Составитель Л, ЯрхоТсхред Л. Л. Евдонов Корректор Е, Н, Миронова Редактор Т, Гаврикова Заказ 1234/б Изд,537 Тираж 473 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 одна из которых взаимодействует с центральной принудительно-подвижной в осевом направлении втулкой, а каждый из второй группы рычагов находится под воздействием клинового механизма, отличающийся тем, что, с целью фиксации детали сложной формы одновременно по двум концентрическим поверхностям, клиновой механизм образован клиновым пазом, выполненным на наружной поверхности охватывающего центральную втулку стакана, и воздействующим через толка- тель на первое плечо углового рычага, второе плечо которого приводит в движение за.жимной кулачок, а третье введено в прямоугольный паз стакана, перемещаемого в осевом направлении под действием пружинного5 механизма, кинематически связанного с центральной втулкой,2. Самоцентрирующий патрон по п. 1, отличающийся тем, что каждый кулачок однойиз групп снабжен зевом, обращенным рас 10 ширенной стороной к центру и сужающимсяк периферии патрона,
СмотретьЗаявка
1405827
И. А. Артасов, М. Л. Аронов, А. В. Комаров, Всесоюзный научно исследовательский, проектно технологический институт угольного машиностроени
МПК / Метки
МПК: B23B 31/175
Метки: gmii, l-(+, r-nah, б.и, отека, патрон, самоцентрирующий, —г
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-299295-samocentriruyushhijj-patron-g-i-gt-amp-l-i-i-g-g-7-gmii-ili-ir-u-r-r-nah-bi-oteka.html" target="_blank" rel="follow" title="База патентов СССР">Самоцентрирующий патрон. г. -i gt; amp; ••••••л. • •; i i •: г г-,; •, 7; gmii: ; ili; ir; u-: .; ,: r,: -; r-nah биь;: отека</a>
