Генератор мощных импульсов

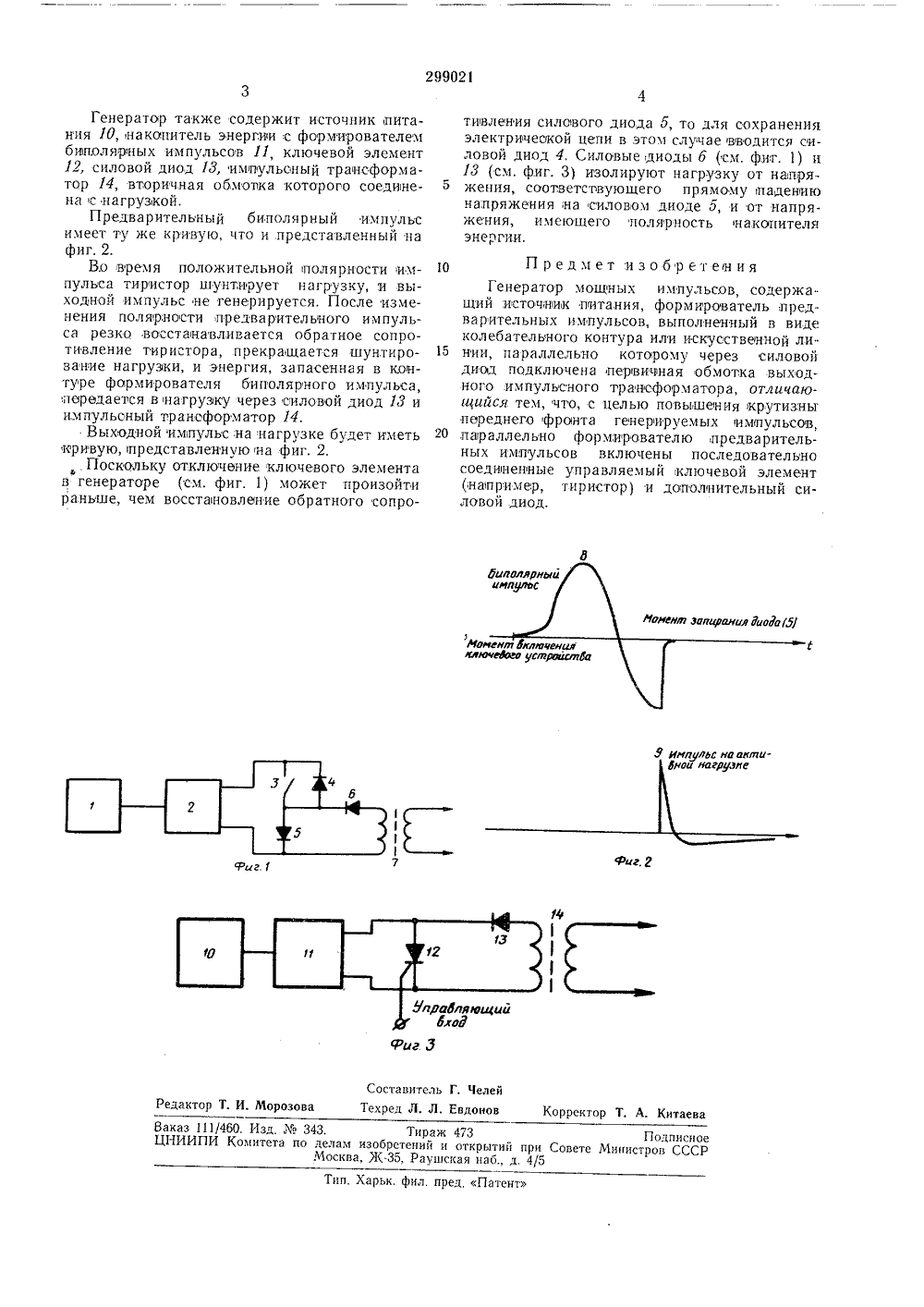

О П И С А Н И Е 29902ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик/335 1 П деламоткрытий Комитетбретеиий риорит при Совете Министр СССР21.373.4 Опубликовано 16.111,1971. Бюллетень11Дата опубликования описания 22.11.1971 С ГСООЗ НА Я1Ь 1 1, 1 ГЩ ,с г,г - 1-1(А вторзобретен Год Заявитель ОР МОЩНЫХ ИМПУЛЪСО ГЕН са также о восстал ючевого Изобретение относится к импульсной технике и может быть использовано в устройствах, запускающих высоковольтными импульсами наносекундной длительности,Известны генераторы мощных импульсов, содержащие источник питания, накопитель энергиями, ключевой элемент и нагрузку,Недостатком известных генераторов является зависимость крутизны переднего фронта выходных импульсов от переходного процесса, происходящего при включении ключевого элемента.С целью уменьшения зависимости крутизны переднего фронта генерируемых импульсов от переходного процесса установления проводимости ключевого элемента при его включении в предлагаемый генератор параллельно формирователю предварительных импульсов включены последовательно соединенные управляемый ключевой элемент, например тиристор, и дополнительный силовой диод. На фиг. 1 показана функциональная схема предлагаемого генератора; на фиг, 2 - фар ма биполярного импульса;:на фиг, 3 - функ циональная схема генератора.Устройство состоит из источника питания 1 накопителя энергии с формирователем бипо лярных импульсов тока 2, ключевого элемен та 3, силовых диодов 4, 5 и б, импульсного трансформатора 7, вторичная обмотка которого соединена с,нагрузкой.Формирователь биполярных импульсов тока может быть выполнен в виде колебательного контура или искусственной линии.В качестве ключевого элемента может быть использован, например, тиристор.Формирователь, выполненный в виде колебательного контура, имеет кривую биполярного импульса 8 и кривую выходного импульса 9 на нагрузке.При включении ключевого элемента 3 в цепи, содержащей формирователь синусоидального биполярного импульса 2, ключевой элемент 3 и силовой диод 5, генерируется предварительный биполярный импульс. Пока предварительный импульс имеет положительную полярность, диод 5 шунтирует нагрузку, и ток через нагрузку .не течет,В момент резкого восстановленпя обратного сопротивлеия силового диода 5 происходит размыкание вышеуказанной цепи, и энергия, накопленная в контуре формирователя биполярного импульса, передается в нагрузку через силовой диод б и импульсный трансформатор 7.ь Формирование выходного икнулможет происходить в момент резконовления обратного сопротивленияэлемента (см, фиг. 3).каз 111/460, Изд,343. Тира к 473НИИПИ Комитета по делам изобретений и открытий при СоветеМосква, Я(-35, Раушская наб., д. 4/5 Подписное инистров СССРип. Харьк, фил. пред, Патент Генератор также содержит источник питания 10, накопитель энергиями с формирователем блполярных импульсов 11, ключевой элемент 12, силовой диод 13, импульоный трансформатор 14, вторичная обмотка которого соединена с нагрузкой.Предварительный биполярный импульс имеет ту же кривую, что и представленный на фиг. 2.Во время положительной полярности импульса тиристор шунтирует нагрузку, и выходной импульс не генерируется. После изменения полярности предварительного импульса резко,восстанавливается обратное сопротивление тиристора, прекращается шунтирование нагрузки, и энергия, запасенная в контуре формирователя биполярного импульса, передается внагрузку через смиловой диод И и импульсный трансформатор 14.Выходной импульс на нагрузке будет иметь кривую, представленную на фиг. 2.Поскольку отключение ключевого элемента Ьв генераторе (см. фиг. 1) может произойти раньше, чем восстановление обратного сопротивления силового диода б, то для сохранения электрической цепи в этом случае вводится силовой диод 4, Силовые диоды б (см. фиг. 1) и 13 (см. фиг. 3) изолируют нагрузку от напряжения, соответствующего прямому паденинз на,пряжения на силовом диоде 5, и от напряжения, имеющего полярность накопителя энергии. 10 Предмет изобретенияГенератор мощеных импульсов, содержащий источник питания, формирователь, предварительных импульсов, выполненный в виде колебательного контура или искусствеиной ли нии, параллельно которому через силовойдиод подключена первичная обмотка выход.ного импульсного трансформатора, отличаюи 4 ийся тем, что, с целью повышения крутизны переднего фронта генерируемых 1 импульсов, 20 параллельно формирователю предварительных импульсов включены последовательно соедвненные управляемый ключевой элемент (например, тиристор) и дополнительный силовой диод.
