Способ селекции адресных сигналов

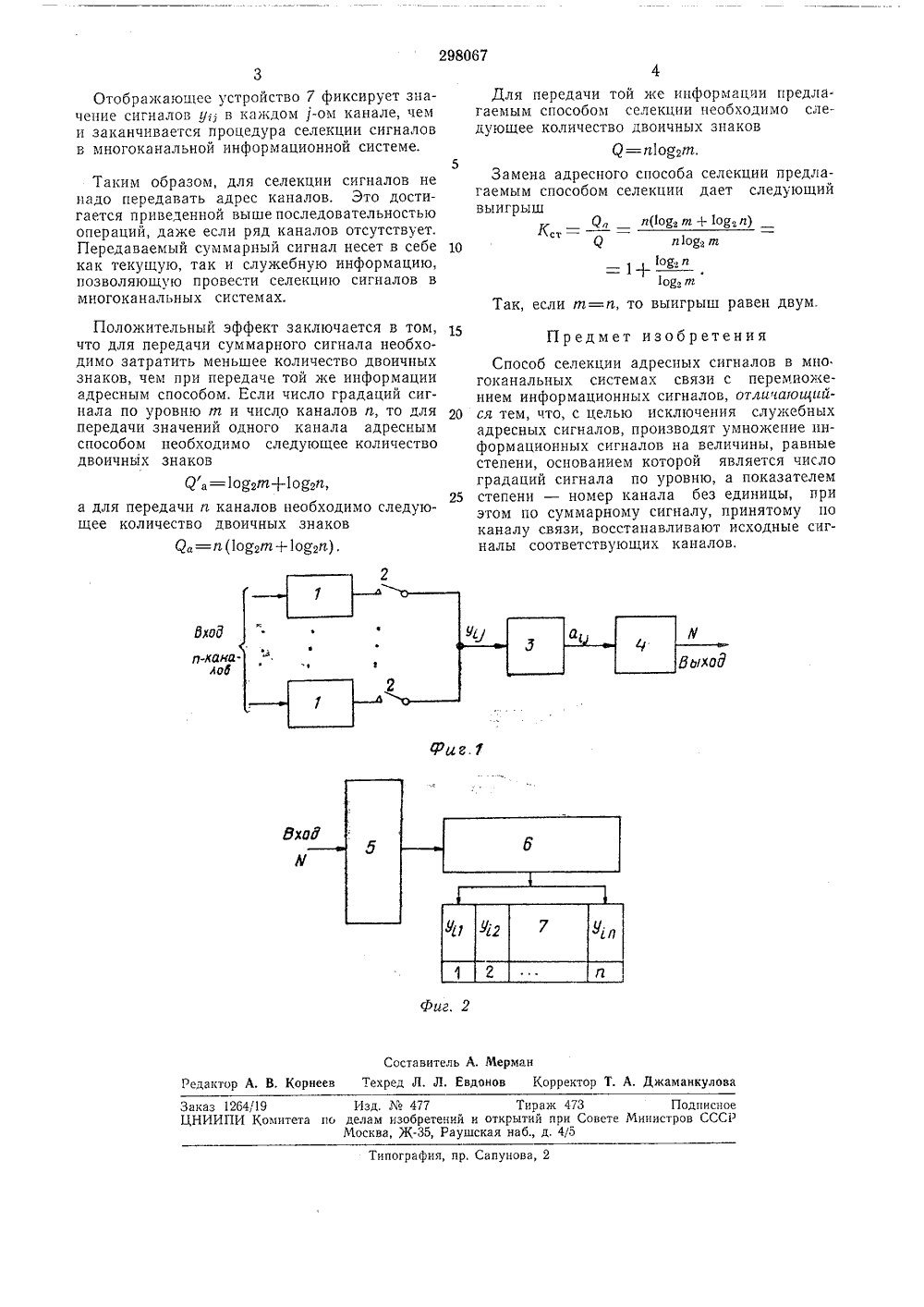

298067 Союа Советских Социалистических РесптОликЗависимое от авт. свидетельстваЗаявлено 24.Х,1969 ( 1370259/26-9)с присоединением заявкиПриоритетОпубликовано 11 Л.1971. Бюллетень10Дата опубликования описания 18.Ч.1971 МПК Н 031 с 13/02 Комитет по делам иаобретвиий и открытий при Совете Министров СССРУДК 621.376.56(088,8) Авторизобретения В, П, Скотников Заявитель СПОСОБ СЕЛЕКЦИИ АДРЕСНЫХ СИГНАЛОВ Изобретение относится к радиотехнике и может быть использовано для селекции сигналов в многоканальных информационных системах.Известны способы селекции адресных сигналов в системах связи.Недостаток известных способов состоит в том, что в них адресные сигналы должны передаваться наряду с информационными, что сокращает реальную пропускную способность каналов связи.Цель изобретения - исключение служебных адресных сигналов.Это достигается тем, что производят умножение информационных сигналов на величины, равные степени, основанием которой является число градаций сигнала по уровню, а показателем степени - номер канала без единицы. При этом по суммарному сигналу, принятому по каналу связи, восстанавливают исходные сигналы соответствующих каналов. На фиг. 1 изображено передающее устройство; на фиг, 2 - селектирующее устройство. Каналы 1 передают информацию двоичным кодом. Каждое слово этого канала представляется сигналом у 11. Ключи 2 последовательно подключают конкретные каналы к общеканальному преобразующему устройству 3, которое преобразуют сигнал уи в сигнал а путем умножения уц на величину к. 2В сумматоре 4 суммируют сигналы Ха. Врезультате суммирования сигналов ап образуется суммарный сигнал У=Хан, который передается по линии связи.5 Регистр б фиксирует принятый суммарныйсигнал У.Логический блок б схем И дешифрируетсуммарный сигнал Ж и устанавливает однозначное соответствие между значениями раз рядов регистра б и конкретных каналов у 11отображающего устройства 7. Отображающее устройство 7 фиксирует принятую информацию в соответствующие каналы. 15 Сигнал уп -го канала преобразуют в сигнал ац. Для этого 1-й канал подключают кпреобразующему устройству 8, Здесь выполняют операцию а 11 = у к, где к=т 1 - 1, т - -число градаций сигнала по уровню. Сигнал а,20 направляют в суммирующее устройство 4, гдеего суммируют с аналогичными сигналамиаь;, предшествующих каналов. Здесь выполняется операция У = Хан.Суммарный сигнал М передают. Принятый25 суммарный сигнал фиксируют в регистре 5(см. фиг. 2) .Логический блок б автоматически, по состоянию плеч триггеров регистра 5 устанавливает в необходимое состояние элементы отобЗО ражающего устройства 7,Заказ 1264/19ЦНИИПИ Комитета Тираж 473 Подписно ытий при Совете Министров ССС аб., д, 4/5 77ретений и отк 35, Раушская Изд, Ъ елам и осква,ипография, пр. Сапунов Отображающее устройство 7 фиксирует значение сигналов у,1 в каждом 1-ом канале, чем и заканчивается процедура селекции сигналов в многоканальной информационной системе. Таким образом, для селекции сигналов не надо передавать адрес каналов. Это достигается приведенной выше последовательностью операций, даже если ряд каналов отсутствует. Передаваемый суммарный сигнал несет в себе как текущую, так и служебную информацию, позволяющую провести селекцию сигналов в многоканальных системах. Положительный эффект заключается в том,что для передачи суммарного сигнала необходимо затратить меньшее количество двоичныхзнаков, чем при передаче той же информацииадресным способом. Если число градаций сигнала по уровню гп и число каналов и, то дляпередачи значений одного канала адреснымспособом необходимо следующее количестводвоичных знаковЯ а - 1 оя 2%+10 Я 2 п,а для передачи п каналов необходимо следующее количество двоичных знаковЯа = и (1 оягп+1 оя 2 п) . Для передачи той же информации предлагаемым способом селекции необходимо следующее количество двоичных знаковЯ=п 1 од,т,Замена адресного способа селекции предлагаемым способом селекции дает следующий выигрышЯ,7 п(1 оя, и+ 10 я 2 п)СТЯ п 1 ор., и+ 1 одвп1 од,тТак, если т=п, то выигрыш равен двум Способ селекции адресных сигналов в многоканальных системах связи с перемножением информационных сигналов, отличающий ся тем, что, с целью исключения служебныхадресных сигналов, производят умножение информационных сигналов на величины, равные степени, основанием которой является число градаций сигнала по уровню, а показателем 25 степени - номер канала без единицы, приэтом по суммарному сигналу, принятому по каналу связи, восстанавливают исходные сигналы соответствующих каналов.
