Торцовое уплотнение лопатокi
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 296905
Авторы: Духовный, Колесников, Шифрин
Текст

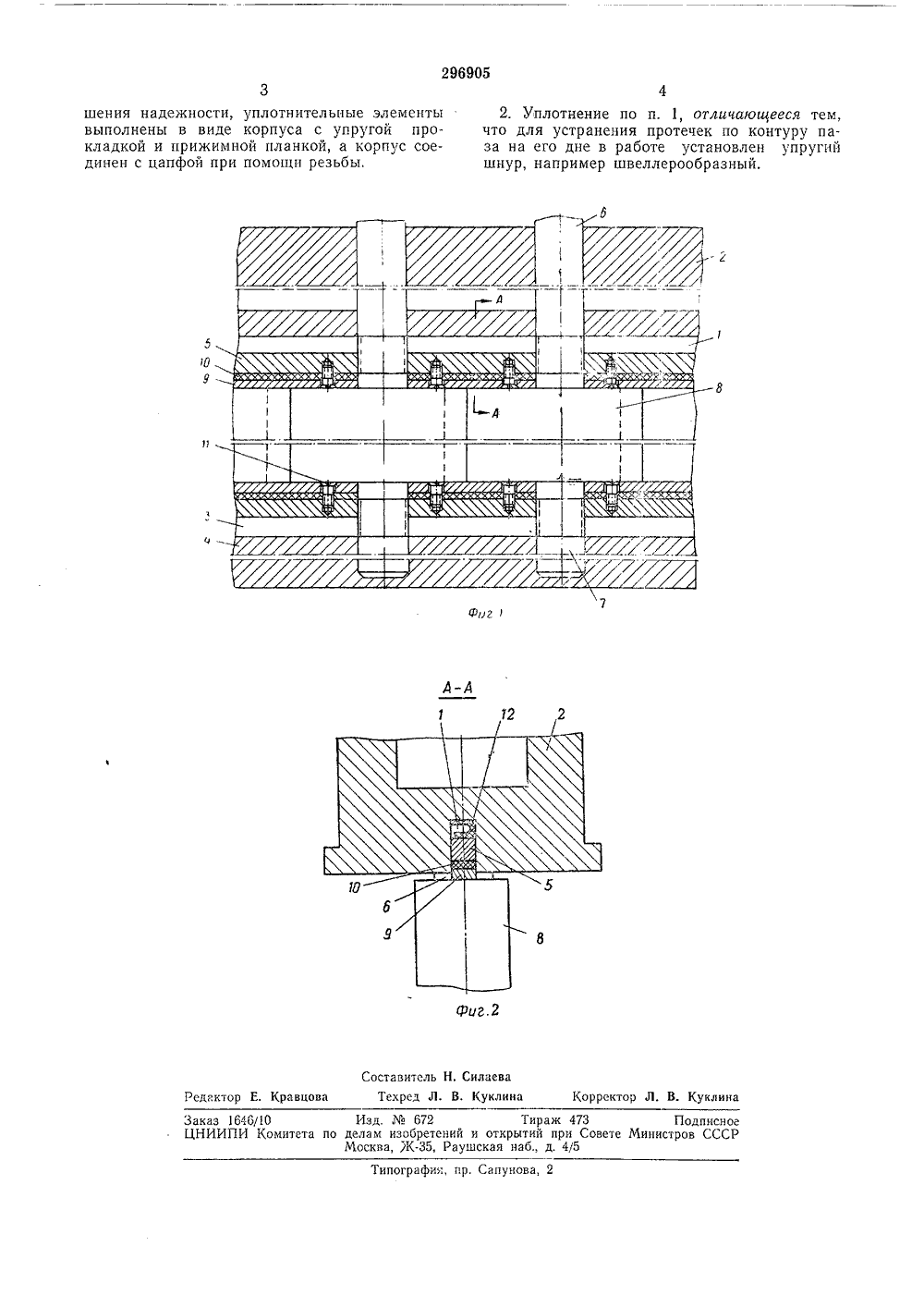

О П И С А Н И Е 296905ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советских Сопиалистических РеспубликЗависимое от авт. свидетельстваМПК Г ОЗЬ 11/00 Заявлено 11.1 Х,1969 ( 1368348/24-6)с присоединеьч ем заявкиПриоритет Опубликовано 02.1.1971. Бюллетень9Дата опубликования описания 20.И 1.1971 Комитет по делам аобретений и открытий при Совете Министров СССРАвторыизобретенияЗаявитель Среднеаизь Л, М. Шифрин, Я. Л, Духовнь иатское отделение Всесоюзн скательского и научно-исслед Гидропроект ими Б леснико ого ордена Ленина проектноовательского института , С. Я. Жука ОРЦОВОЕ УПЛОТНЕНИЕ ЛОПАТОК едмет изобретения аправляюмер гидроые элемени нижнего лью повыИзобретение относиться к области гидромашиностроения и может быть использовано в гидравлических турбинах,Известны торцовые уплотнения лопаток направляющего аппарата гидромашины, напри мер гидротурбины, содержащие уплотнительные элементы, размещенные в пазах верхнего и нижнего колец направляющего аппарата. Уплотнительные элементы пердставляют собой резиновый шнур определенного профиля, за прессованный в пазы.Однако при работе гидротурбины резиновый шнур вырывается из паза рабочим потоком воды.Целью изобретения является повышение на дежности работы уплотнения.Для этого уплотнительные элементы выполнены в виде корпуса с упругой прокладкой и прижимной планкой, а корпус соединен резьбой с цапфой лопатки. 20Для устранения протечек по контуру паза на дне его уложен упругий шнур, например швеллерообразный.На фиг. 1 показано торцовое уплотнение лопаток направляющего аппарата; на фиг. 2 - 25 сечение по А - А на фиг. 1.В пазу 1 верхнего кольца 2 направляющего аппарата и в пазу 8 нижнего кольца 4 направляющего аппарата смонтированы подобные друг другу подвижные торцовые уплот 2нения лопаток, состоящие из корпуса б, который соединен с цапфами б и 7 лопаток 8 направляющего аппарата при помощи резьбового соединения, прижимной планки 9, которая для придания торцовому уплотнению упругих свойств соединена с корпусом б через упругую прокладку 10. Вся конструкция уплотнения скреплена винтами 11, В пазах 1 и 8 расположен упругий швеллерообразный шнур 12.Уплотнение торцов лопаток осуществляют следующим образом. При повороте лопаток 8 на закрытие, благодаря резьбовому соединению между цапфами б и 7 лопаток и корпуса 5 торцового уплотнения, последнее перемещается к торцам лопаток 8, прижимаясь к ним с натягом планками 9 при полностью закрытых лопатках.При повороте лопаток на открытие торцовое уплотнение удаляется от их торцов и утапливается в пазах 1 и 8,1. Торцовое уплотнение лопатокщего аппарата гидромашины, напритурбины, содержащее уплотнительнты, размещенные в пазах верхнегоколец, отличающееся тем, что, с ц296905 азы 2 г.2 Составитель Н, Силаеваавцова Техред Л. В. Куклина Корректор Л. В. Куклина ак аказ 1646/10 Изд.672 Тираж 473 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Сапунова,Типографии,шения надежности, уплотнительные элементы выполнены в виде корпуса с упругой прокладкой и прижимной планкой, а корпус соединен с цапфой при помощи резьбы. 2. Уплотнение по п. 1, отличающееся тем, что для устранения протечек по контуру паза на его дне в работе установлен упругий шнур, например швеллерообразный.
