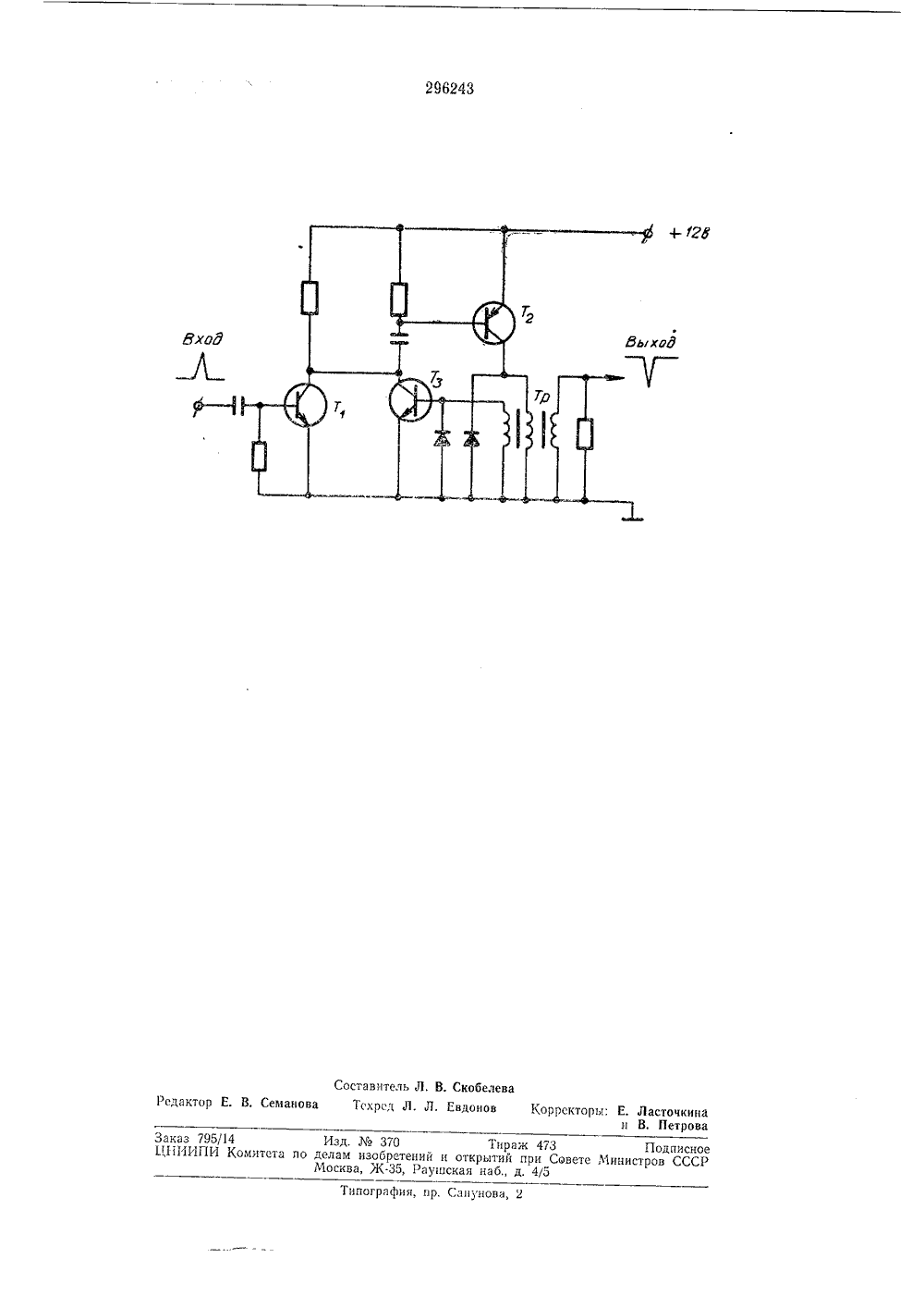

Формирователь импульсов

Номер патента: 741426

Опубликовано: 15.06.1980

Авторы: Ивашин, Шатунов

МПК: H03K 3/53

Метки: генератор, импульсов, индукторов, индукционного, нагрева, питания, установок

...О на накопительном конденсаторе понижается. Направление тока индуктивной на" груэки (условно будем считать его положительным) указано на фиг. 1. В мо" мент 1 включаются коммутирующие тирис" торы и коммутирующие конденсаторы 10 и 11, имеющие перед коммутацией полярность напряжения показанную на фиг. 1, запирают рабочие тиристоры. После запирания рабочих тиристоров к каждому. из Нихприкладывается в обратном направлении напряжение соответствующего коммутирующего конденсатора, Совместный разряд на- ЗО копительного 5 и коммутирующих конденсаторов 10 и 11 через тиристоры8 и 9 на индуктивную нагрузку б увеличивает ток индуктивной нагрузки в прямом направлении. Емкость каждо го иэ коммутирующих конденсаторов 10 и .11 меньше емкости...

Номер патента: 1051734

Опубликовано: 30.10.1983

Автор: Петренко

МПК: H03K 23/10

Метки: информацию, перерывах, питания, сохраняющее, счетное

...итактовой обмоткой 12, диод 13, счетный вход .14, вход 15 установки фОф,первый вход 16 и второй вход 17 ауаф- .матора 8, адресный вход 18, выход Фпереноса сумматора 8 и его вход .20переноса.устройство работает следующим образом.Для считывания беэ разрушения записанного в счетном устройстве чисЛа на счетный вход 14 подается тактовый импульс 04 (7)Если сердечник основного трансформатора 4=1 (42 и 4 ш 3) находилсяв состоянии ф 1 ф, то он под действиемтактового импульса перемагнититсяв состояние фО", при этом на вход1 бф 1 (16=2 16=3) сумматора 8 с выходной обмотки 6 1 (62, 63) основного трансформатора 4-"1 (4 2, 4 3)поступит импульс напряжения Мц увязЧерез время сд 4 положительный тактовый импульс, пройдя через линию задержки 1, поступит...

Номер патента: 1723648

Опубликовано: 30.03.1992

Авторы: Кочкарев, Хрипко

МПК: H02M 9/06

Метки: активно-индуктивной, емкостный, импульсы, канальной, нагрузки, накопитель, питания, прямоугольные, рекуперацией, трехфазного, энергии

...11 - 16. Тиристорный ключ первогоканала состоит из основного тиристора 17,коммутирующего тиристора 18, коммутирующего конденсатора 19, зарядного резистора 20 и рекуперативного диода 21.40 Ключи 7 и 9 аналогичны тиристорномуключу 5. Тиристорный ключ 6 второй группынагрузок отличается от ключа 5 обратным(по полярности) включением диодов и тиристоров, ключи 8 и 10 аналогичны ключу 6,В ключе 5 основной тиристор 17 и коммутирующий тиристор 18 соединены анодами, между их катодами включен конденсатор 19, зарядный резистор 20 включен между общей точкой преобразователя и катодом коммутирующего тиристора 18. Нагрузка включена между катодом основного тиристора 17 и общей точкой преобразователя. Элементы остальных ключей включены аналогично (в...

Номер патента: 535686

Опубликовано: 15.11.1976

Автор: Уан

МПК: H02M 3/145

Метки: постоянный

...источника 13. Выходное напряжение преобразователя формируется на нагрузке 14.В исходном состоянии оба транзистора закрыты. При подаче открывающего сигнала с блока 11 управления по первичной 7 и вторичной 8 обмоткам трансформатора 6 протекает ток. Намагничивающая сила обмотки 7 выбрана большей, чем намагничивающая сила об 635686мотки 8, в результате чего на обмотках трансформатора 6 возникает напряжение такой полярности, что на выводе, помеченном точкой, образуется отрицательный потенциал, а трансформатор оказывается замагниченным обмоткой 7. При подаче запирающего сигнала с блока управления транзистор 2 запирается и под действием намагничивающей силы обмотки 8 на вспомогательной обмотке 9 (так же, как и на обмотках 7 и 8) образуется...

Номер патента: 118189

Опубликовано: 01.01.1958

Автор: Тетельбаум

МПК: H03B 5/04

Метки: анодных, импульсами, кратковременными, питания, радиопередатчика, цепей

...1 заряжаются от трансформатора 2 через лампу 3 передатчика и сопротивления 4 и 5. В требуемый момент вызывается пробой разрядников 6 и 7; при этом на аноде лампы передатчика воз. никает требуемое для работы анодное напряжение.С целью получения высокого диодного напряжения при низковольтном силовом трансформаторе, может быть применен трансформатор в разрядной цепи, В этом случае трансформатор повысит до требуемой величины напряжение, создаваемое разрядом, и на анод лампы будет подано напряжение требуемой величины.Применение трансформатора в разрядной цепи позволяет заменить высоковольтный трансформатор низковольтным и высоковольтные конденсаторы низковольтными, Кроме того, при этом анод лампы и другие цепи находятся под высоким...
