Моделирующее устройство для расчета сетевых графиков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

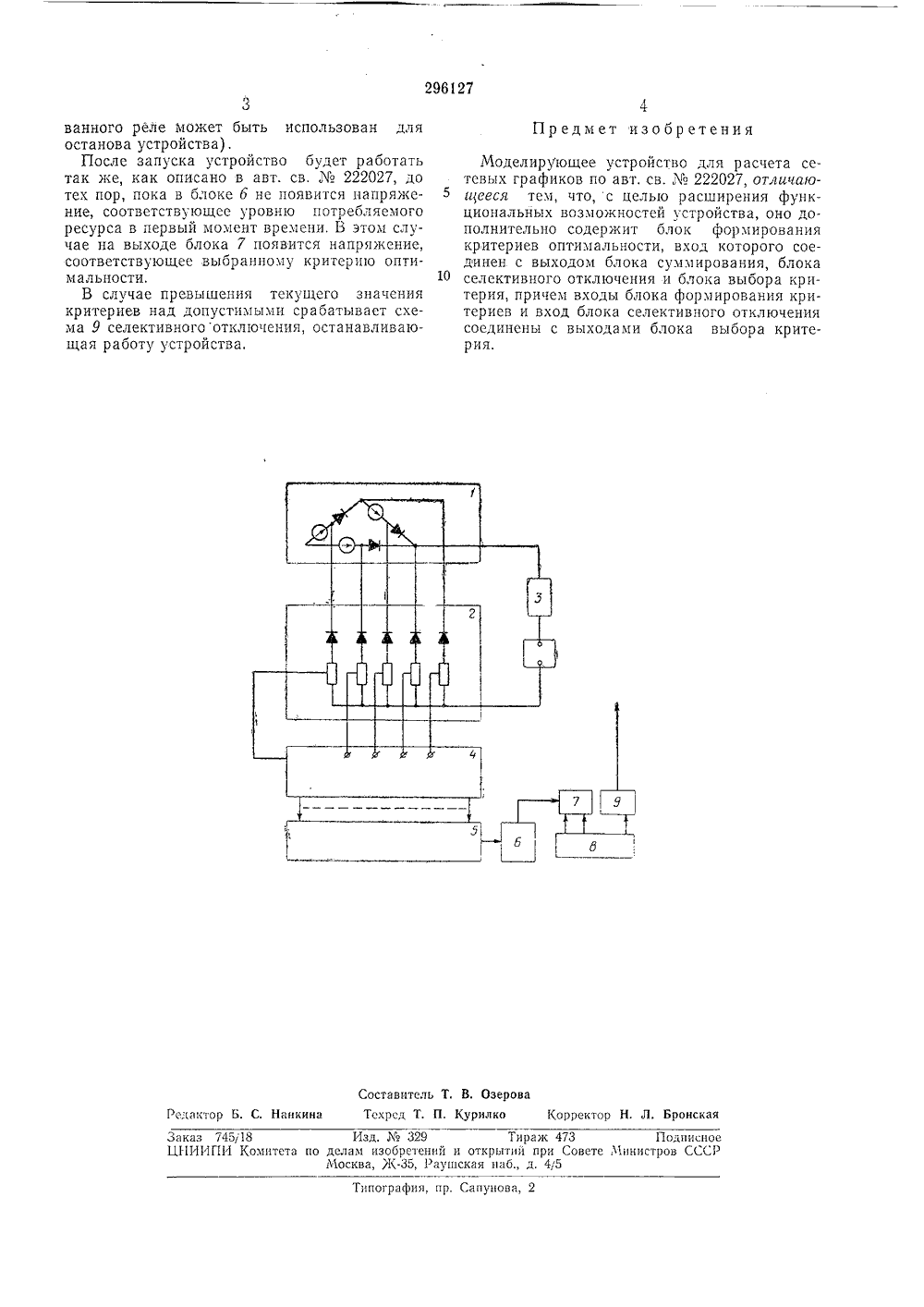

Республик К АВТОРСКОМУ СВИ ЕТЕЛЬ ависимое от авт. свидетельстваК 606 д 7 Заявле 7,Х.1969 ( 1378030(18 с присоединением заявкириор т Комитет по делам аобретений и открытий при Совете Министров СССР, В. Аиисков и аявител МОДЕЛИРУЮЩЕЕ УСТРОЙСТВО ДЛЯ РАСЧЕ СЕТЕВЫХ ГРАФИКОВп работы блоков 1 - б в описании изобрете 1Предлагаемое моделирующее устройство для расчета и оптимизации сетевых графиков с ограниченными ресурсами относится к области вычислительной техники и может быть использовано для оперативного решения задач сетевого планирования и управления.Известно устройство для моделирования сетевых графиков с учетом ограниченных ресурсов по авт, св.222027. Однако класс задач, моделируемых с помощью этого устройства, ограничен.Г 1 редлагаемое устройство позволяет устранить эти недостатки путем добавления к нему блока формирования критериев оптимальности, схемы выбора критерия и схемы селективного отключения.С помощью такого дополценця устройство позволяет моделировать и решать задачи распределения ресурсов в сетевых графиках по всем известным критериям оптимальности.На чертеже изображена блок-схема предлагаемого устройства.Устройство состоит из модели 1 сетевого графика, выполненной на источниках э.д.с. и диодах, блока 2 выбора максимального напряжения, генератора тока,3, блока 4 коммутации, блока 5 ключевых схем, блока б суммирования, блока 7 формирования критериев оптимальности, схемы 8 выбора критерия и схемы 9 селективного отключения. Назначение и принциподробно рассмотреныния по авт. св.222027.Выполнение блока 7 определяется наборомкритериев оптимальности, применяемых при решении определенного класса задач распределения ресурсов в сетевых графиках.Схема 8 выбора критерия может быть вы;1 олнена на ключевых элементах так, что ее 10 построение позволяет выбрать тот или инойкритер;ш, в частности при выборе цз вышеуказанных критериев модели 1 сетевого графика положение переключателей тока схемы 8 обеспечит соответствующее построение 15 электрической схемы блока 7.Схема о селектцвного отключения служитдля обеспечения контроля над соблюдением ограничения по допустимому значению того цли иного выбранного критерия оптимизации 20 и остацова устройства в случае нарушенияэтого ограничения.Схема может быть выполнена в виде любойцз 11 звсстцых схем сравнения напр 51 жениЙ (В частцостц, в вцде операционного усилителя, 25 на выходе которого включено поляризованноереле). В качестве сравниваемого напряжения устанавливается допустимое значение того или иного функционала.Выход схемы 9 соединен со схемой 8 выбо р 3 критерия ( в 11 с 1 с 1 ности, коцт 11 кт пол яр цзо296127 Предмет изобретения Составитель Т, В, Озерова Редактор Б. С. Нанкина Техрсд Т. П. Курилко Корректор Н. Л. БронскаяЗаказ 745118 Изд, лз 329 Тираж 473 ПодписноеЦЕ 1 ИИГ 1 Л Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К, 1 аушская наб., д, 4,5 Типографил, пр. Сапунова, 2 ванного реле может быть использован для останова устройства),После запуска устройство будет работать так же, как описано в авт. св, Мз 222027, до тех пор, пока в блоке 6 не появится напряжение, соответствующее уровню потребляемого ресурса в первый момент времени, В этом случае на выходе блока 7 появится напряжение, соответствующее выбранному критерию оптимальности,В случае превышения текущего значения критериев над допустимыми срабатывает схема 9 селективного отключения, останавливающая работу устройства,Моделирующее устройство для расчета сетевых графиков по авт. св. Мз 222027, отличающееся тем, что, с целью расширения функциональных возможностей устройства, оно дополнительно содержит блок формирования критериев оптимальности, вход которого соединен с выходом блока суммирования, блока 10 селективного отключения и блока выбора критерия, причем входы блока формирования критериев и вход блока селективного отключения соединены с выходами блока выбора критерия.
СмотретьЗаявка
1378030
В. В. Анисков, А. Б. Либеров
МПК / Метки
МПК: G06G 7/122
Метки: графиков, моделирующее, расчета, сетевых
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-296127-modeliruyushhee-ustrojjstvo-dlya-rascheta-setevykh-grafikov.html" target="_blank" rel="follow" title="База патентов СССР">Моделирующее устройство для расчета сетевых графиков</a>
