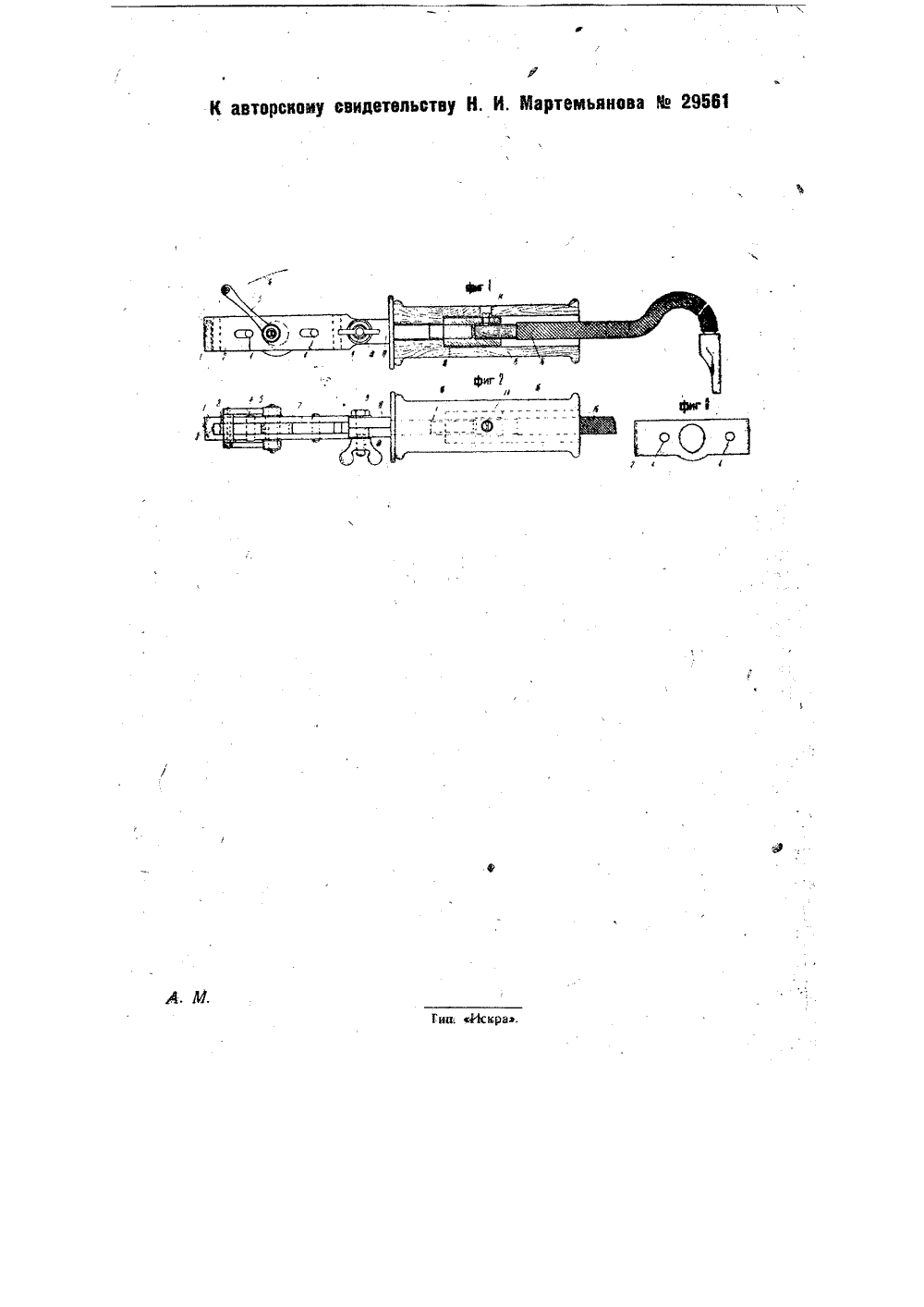

Электрододержатель

Номер патента: 718237

Опубликовано: 29.02.1980

Авторы: Кольдерцев, Малышев, Рубин, Сотников, Френкель

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...для ручной электродуговой сварки.Известен электрододсржатель для ручной электродуговой сварки, содержащий корпус с рукояткой и упругими зажимными пластинами, взаимодействующими с рычагом управления 11.Недостатком устройства является невысокая надежность фиксации электрода изза уменыпающейся упругости зажимцых пластин в процессе эксплуатации.Целью изобрстения является повышение надежности фиксации электрода.Для этого на зажимных пластинах установлена с возможностью продольного пере. мещения втулка с сужающимся в сторону рукоятки отверстием, шарнирно связанная с рычагом управления, при этом в отверстии втулки закреплена клиновая планка, взаимодействующая клиновымн поверхностями с зажимнымн пластинами.На фиг. 1 показан электрододержатель,...

Номер патента: 591280

Опубликовано: 05.02.1978

Авторы: Атаманов, Рубинов

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...под изолятор 9 пружины 10. Конец подвижного рычага управления оснащен губкой 11, в которой закреплена разрезная втулка 12 с винтом 13 регулировки размера полости под диаметр устанавливаемого электрода, а также стяжной винт 14 для фиксации винта 13 путем стягивания резьбовой нарезки. На другом конце подвижного рычага управления установлена кнопка управления 15, а также выполнено отверстие под изолятор 16 пружины 10. В корпусе 1 электрододержателя выполнены отверстия 17, 18 и 19. Через отверстия 17 вводится торцовой ключ в винт 13, через отверстие 18 вводится отвертка в винт 14 и через отверстие 19 вводится электрод в полость а, образованную губкой 7 и винтом 13.Принцип действия предлагаемого электрододержателя заключается в...

Номер патента: 680833

Опубликовано: 25.08.1979

Авторы: Бахчеванов, Куликов, Шадчнев

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...элемента 3, рабочий конец которого выполнен в виде спиральнои пружины 4 с витками 5, расположенными под острым углом относительно оси корпуса. Прижимной элемент 3 выполнен из трубки овального поперечного сечения, в стенках которой выпол нен ряд вентиляционных отверстий 6.Сварочные работы с помощью электрододержателя производятся следующим образом. Конец электрода 2 вставляется между витками 5 спиральной пружины 4 рабочего конца прижимного элемента 3. Степень озажатия электрода 2 регулируется глубинои его ввода между витками 5 пружины 4 по желанию сварщика. Зажатый электрод 2 путем поворота устанавливается под необходимыми углом. В таком положении произ водят сварку.После того как электрод израсходуетсяего заменяют новым аналогичным...

Номер патента: 1646742

Опубликовано: 07.05.1991

Автор: Гончаров

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...головкой 3, а в задней - прямоуго стовик 4 для крепления на нем помощью винта 5, гайки 6 и шайб для крепления токоподвода 2 в Головка 3 имеет паз 9 под элект Для извлечения цовый паз 12 голов ный от обмазки кон поворачивают голов сторону откручиван шийся огарок вытал ва, образованного головки 3. В освобо(71) Ростовское специализироналадочное управление трестатаж"(56) Патент США М 2438840,кл, 219-142, 1948. жит изоля и покрыодвод 2 в для связи с льный хвокабеля с ы 7, винт 8 рукоятке 1. род, цилиногарка в сквозной торки 3 вставляют свободец нового электрода и ку 3 на 1/4 оборота в ия. При этом освободивкивается из пространстпаэом 9 и полостью дившееся пространство.2 устанавливают новый электрод описаннымобразом. Для установки нового...

Номер патента: 588084

Опубликовано: 15.01.1978

Авторы: Плярпа, Равлусевич

МПК: B23K 9/28

Метки: дуговой, ручной, сварки, электрододержатель

...корпус и прижимной рычаг, при этом кольцо выполнено с фигурными вырезами различной глубины, соответствующей диаметрам используемых электродов.На фиг. 1 изображен предлагаемый электрододержатель, общий вид; на фиг. 2 - электрододержатель с поворотным кольцом в нейтральном положении (разрез А - А фиг, 1); на фнг. 3 - поворотное кольцо; на фиг, 4 - электрододержатель с поворотным кольцом, установленным на одной из ступеней фиксации рычага; на фпг. 5 - электрододержатель при ограниченном с помощ 1ротного кольца ход рычага (за собеспечивается зазор Н между загубками электрододержателя) .5 Электрододержатель содержит корпус 1 срукояткой 2, токопроводом 3 и узлом фиксации электрода, включающим прижимной рычаг 4 с пружиной 5 и осью поворота...
