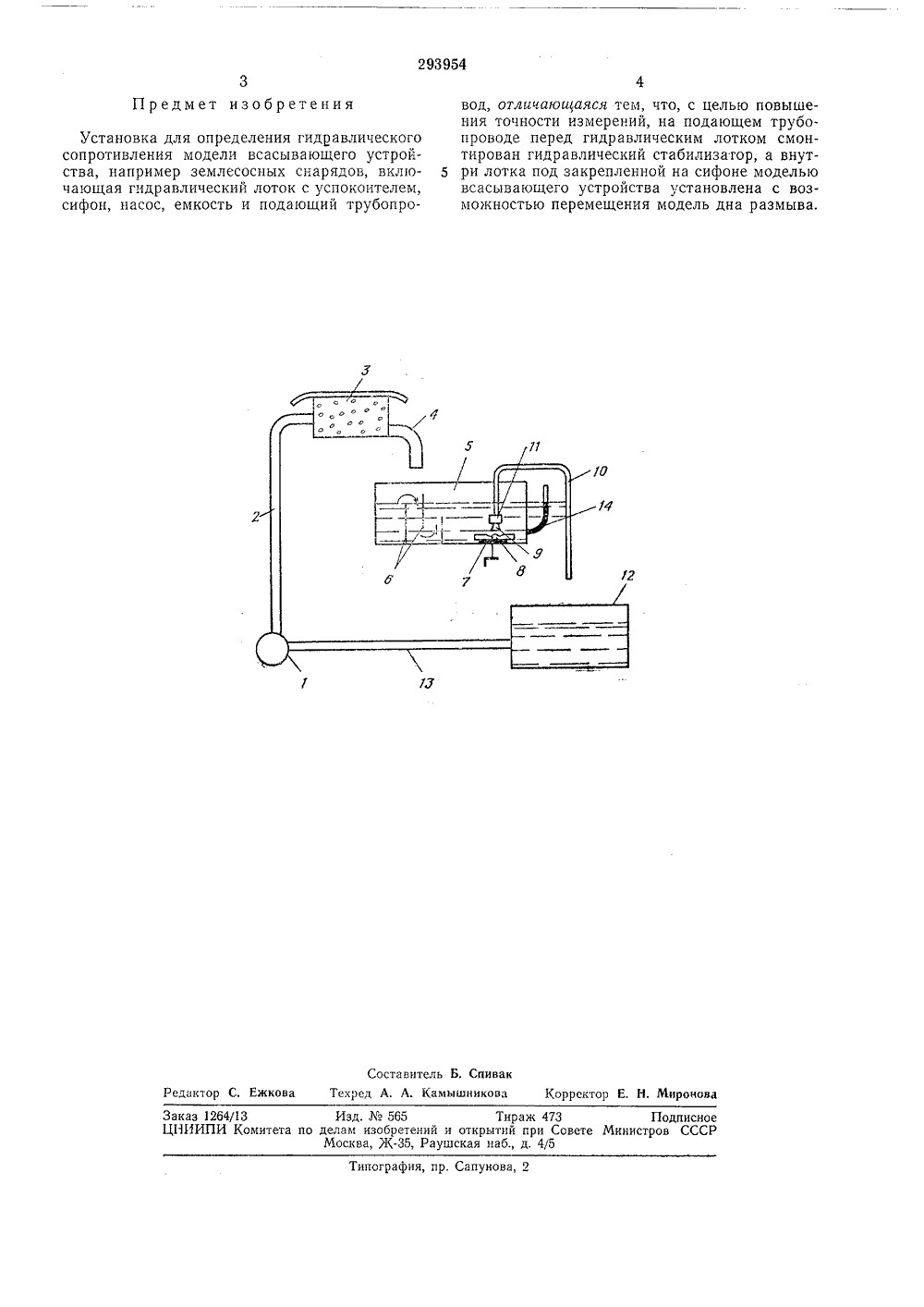

Установка для определения гидравлического сопротивления модели всасывающего устройства

Номер патента: 437937

Опубликовано: 30.07.1974

Авторы: Базанов, Корзина, Москалев, Свиридов, Цветков

МПК: G01L 3/26

Метки: гидравлических, машин

...местного сопротивления, электрически включенного в дифференциаль еский мост совместно с датчиком на выходе из гидравлическойстном сопротивлении. Перед всеми измерителями давления установлены гасители 12, 13 и 14 колебаний давления, а для возможности регулирования перепада давления на местном сопротивлении за датчиком 10 температуры расположен дроссель 15, В дифференциальный электрический мост термометра 7 включаются датчики 6 и 10 температуры. При работающем центробежном насосе с помощью дросселя 15 проводится изменение перепада давления на местном сопротивлении в пределах изменения напора насоса при его испытании, согласно характеристике расход в нап определяются значения ЬР, Р 1 и фиксируются показания указывающего прибора термометра...

Номер патента: 1762140

Опубликовано: 15.09.1992

Авторы: Гадульшин, Савчук, Харитонов, Якубов

МПК: G01M 10/00

Метки: гидравлических, исследования, процессов

...УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ГИДРАВЛИЧЕСКИХ ПРОЦЕССОВ(57) Использование; испытательная техника, может быть использовано для исследования обтекания моделей при их движении в лотке с рабочей жидкостью, Сущность изобретения: лоток с горизонтальным дном, заполненный водой, снабжен буксировочной тележкой для крепления модели судна и волногасителем, который выполнен в виде канала, расположенного по периметру лотка. 2 ил. Вдоль боковых стенок налы 8, а вдоль торцев которые образуют во нал по всему перимет бина каналов 8 и 9 бо лотка. ойство работает следующим зом.При перемещении по лотку модели б на поверхности жидкости 7 образуются расходящиеся волны, Поперечное сечение каждой волны характеризуется высотой, длиной и скоростью ее, При этом...

Номер патента: 50864

Опубликовано: 01.01.1937

Автор: Костогаров

МПК: B21J 9/20, B30B 15/16, F16B 1/04

Метки: гидравлического, питания, пресса

...2), после чего вступает в действие магистраль 3 высокого давления, и давление в прессе изменяется по кривой 21 - 22 и еслибы не существо. вало дополнительной магистрали 7, то дальнейшее изменение давления в прессе пошло по кривой 22 - 23 - 24, отличаясь от давления в магистрали 3, на величину 23 - 2 б, равную величине сопротивлений магистралей и дистри-бутора б. Соответственно изменениюдавлений изменяются и скорости дви-, жения воды, начиная с критически вы-соких скоростей при открытии сообщения между магистралью и прессом и постепенно падая по мере увеличения давления в прессе, В конце питания при любой разнице давлений в прессеи магистрали скорость движения воды весьма падает, что видно из фиг. 3 по кривой 32 - 33, в случае же...

Номер патента: 280133

Опубликовано: 01.01.1970

Автор: Розин

МПК: F16L 37/30

Метки: гидравлических, соединения, трубопроводов

...являюще гося плунжером и седлом. Запорный клапанустанавливается в корпусе собранным при снятой крышке 5 и снятой упорной втулке 6.Плунжер соединен с корпусом герметически с помощью уплотнительных колец 7. Пружи на Ь удерживает толкатель в крайнем положении, при котором створка клапана прижата к лему и герметизирует тем самым выход из него, Крышка, крепящаяся к корпусу на уплотнительной прокладке 9, снабжена при соединительным штуцером для включения втрубопровод.При стыковке разъема оба толкателя сближаются, но не входят в соприкосновение до тех пор, пока направляющая 10 не войдет в 20 направляющую 11 на другом полуразъеме иэтим негерметизирует полость между створками, так как уплотнительное кольцо 12 препятствует вытеканию...

Номер патента: 845639

Опубликовано: 15.04.1982

Авторы: Бенько, Кособуко, Шадский

МПК: G05B 17/02

Метки: модели, мощностью, реактора, тепловыделяющего, элемента, ядерного

...1;Ец псфгро юи 1, Птсгрдтора , цпсрторл,"), с) мдтор 1, схсмь срдписиця 5. б ОЕДЦ 1)13 СЦЦ 51 6, Диа,ИОВОГО:СЯО,;С:1)- иего устройства 7, цитсграторов 89, (лое; измерсии 5 м 01 циОс 1). Выход схемы срБисця сос:ии(.ц с си(10 Бым 0;и)ком 11, оеспсчивающим питдццс модели тспловыдслп(нцсго элемента 12. Выход последней соединен с блоком измерения мощности 10.Устройство работает следующим обра;30 М.(7)- изи.ср) с " 5Заданный закон изменения во време мощности тепловылелсния моделируется имитатором кинетики нсфтронов 1 (задатчиком мощности) в виле электрического сигнала Р,ад и подается одновременно ца первый вход сумматора 4 и второй вход интегратора 2. На первый вход интегратора 2 подается электрический сигнал Р, р, пропорциональный мощности,...
