Станок для обрезки сучьев с поваленных деревьев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 292774
Автор: Шунько
Текст

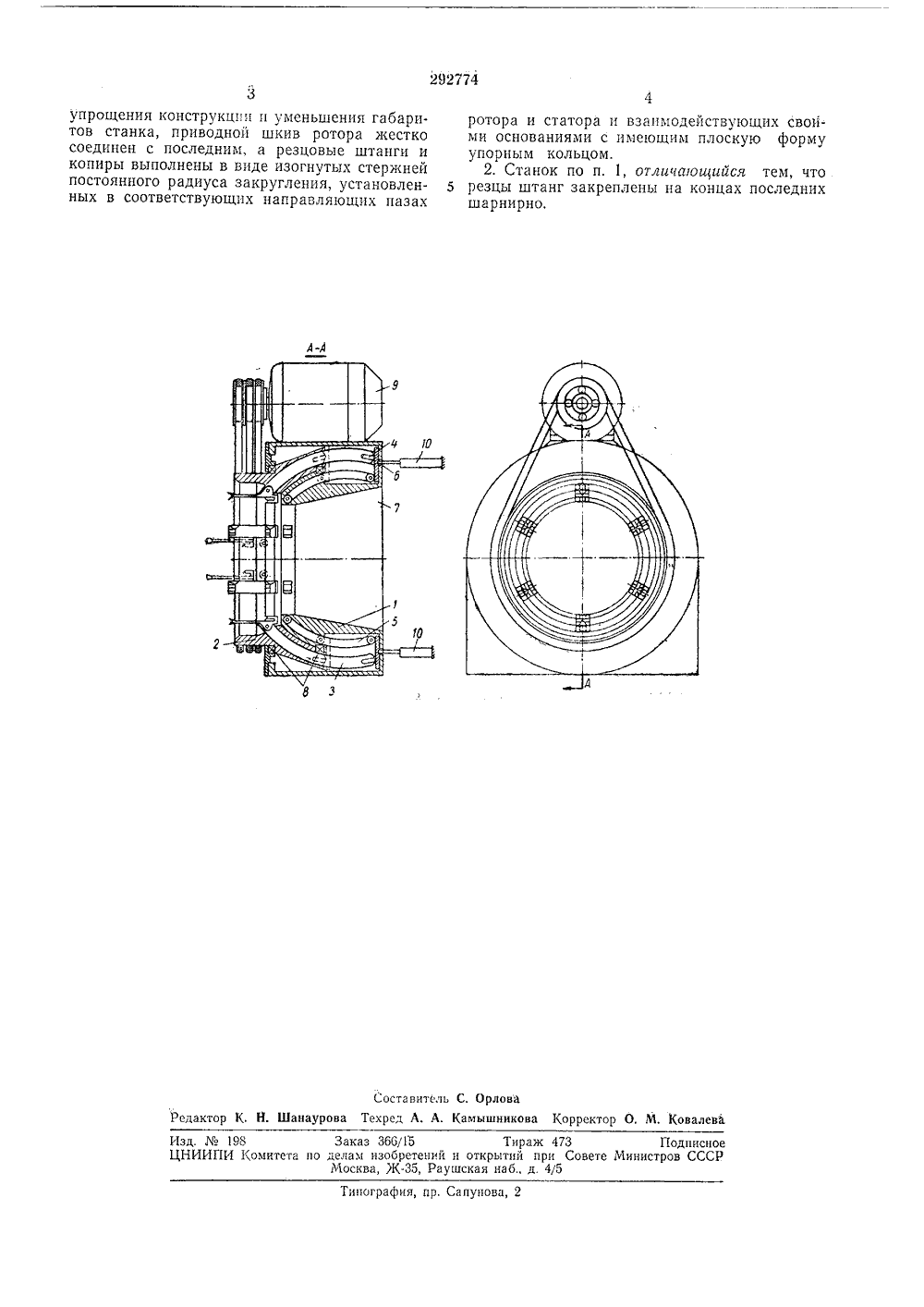

О П И С А Н И Е 292724ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспуОлииприсоединением заяв иоритетубликовано 15,1,1971, БюллетеньКомитет по делам иаооретений и открыт при Совете Министро СССР634.0,36 (088,8 Дата икования описания 5,111,197 Авторизобретен Н. П. Шунько Центральный научно-исследовательский и проект институт механизации и энергетики лесной проконструкторскийшленности аявите АНОК ДЛЯ ОБРЕЗКИ СУЧЬЕ ОВАЛ ЕНН ЕРЕВЬЕ 2 зобретени Предм поваленных становленныротор с симжными резосевом наштанг и кои перемещечто, с целью Изобретение относится к устройствам для обрезки сучьев и может быть использовано в лесной промышленности.Известен станок для обрезки сучьев, включающий статор с установленными в нем выдвижными копирами, ротор с симметрично расположенными выдвижными резцовыми штангами, подвижное в осевом направлении упорное для резцовых штанг и копиров кольцо и приводы роста и перемещения кольца.Целью изобретения является упрощение конструкции и уменьшение габаритов станка.Достигается это тем, что приводной шкив ротора жестко соединен с последним, а резцовые штанги и копиры выполнены в виде изогнутых стержней постоянного радиуса закругления, установленных в соответствующих направляющих пазах ротора и статора и взаимодействующих своими основаниями с имеющим плоскую форму упорным кольцом.На чертеже изображен станок, вид спереди и разрез по А - А.Устройство состоит из статора 1, ротора 2, дугообразных державок 3, резцов с роликами 4, дугообразных копиров 5, плоского кольца б, на которое опираются ролики 4, державок 3 резцов и ролики коппров 5, Ротор опирается в статоре на подшипники 8. Привод ротора включает электродвигатель 9 с текстропной передачей на шкив ротора 2. Для подвижности упорного кольца могут быть применены гидроцилиндры 10.К началу рабочего процесса приспособлениедолжно быть раскрыто, плоское кольцо 7 на ходится в статоре, а дугообразные копиры 5опираются на кольцо. При вводе дерева в приспособление на плоское кольцо действуют штоки гидроцилиндров 10, кольцо с поступательным движением вперед действует на дугооб разные державки 3 резцов и дугообразные копиры 5 до соприкосновения с деревом копирных роликов и резцов. При обрезке сучьев кольцо под воздействием гидроцилиндров осуществляет копирование сбега ствола.5 Рабочий процесс оканчивается, когда кольцо 7 доходит до конца своего рабочего хода и концевой выключатель дает обратный ход гидроцилиндром. Кольцо возвращается в исходное положение.20 1. Станок для обрезки сучьев с деревьев, включающий статор с у 25 ми в нем выдвижными копирами,метрично расположенными выдв цовыми штангами, подвижное в правлении упорное для резцовых пиров кольцо и приводы ротора 30 ния кольца, отлиююшийся тем,Изд,198 Заказ 366/15 Тираж 473 ПодписиЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССМосква, Ж.35, Раушская набд. 4(5 Типография, пр, Сапунова,упрощения конструкции и уменьшения габаритов станка, приводной шкив ротора жестко соединен с последним, а резцовые штанги и копиры выполнены в виде изогнутых стержней постоянного радиуса закругления, установленных в соответствующих направляющих пазах ротора и статора и взаимодействующих своими основаниями с имеющим плоскую форму упорным кольцом.2. Станок по п, 1, отличтош,ийся тем, что 5 резцы штанг закреплены на концах последнихшарнирно.
СмотретьЗаявка
1358058
Центральный научно исследовательский, проектно конструкторский институт механизации, энергетики лесной промышленности
Н. П. Шунько
МПК / Метки
МПК: A01G 23/097, B27L 1/08
Метки: деревьев, обрезки, поваленных, станок, сучьев
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-292774-stanok-dlya-obrezki-suchev-s-povalennykh-derevev.html" target="_blank" rel="follow" title="База патентов СССР">Станок для обрезки сучьев с поваленных деревьев</a>
Станок для обрезки сучьев с поваленных деревьев
Номер патента: 595159
Опубликовано: 28.02.1978
Автор: Шунько
МПК: B27L 1/00
Метки: деревьев, обрезки, поваленных, станок, сучьев
...пластин 4, шарнирно закреплен- ЗО ных посредством кронштеинов 5 на статоре. Кронштейны имеют шестерни 6, взаимодействующие с зубчатыми рейкамц 7, связанными со штоками гцдроцплцндров 8. На корпусе статора установлены упоры 9, а также прижимныее ролики 10.Работа станка осуществляется следующим образом.Когда резцовые штанги 3 находятся в исходном положении (см. чертеж), подается сигнал з гпдросцстему управления гпдроцилцндров 8, которые через зубчатые рейки 7 воздействуют на шестерни б, что обеспечивает поворот пластпн 4 в напрагленцц к упору 9. Образуется кон сная н 2 празляОЩ 251, которая предохраняет рсзцовые штанги от соприкосновения пх с комлевой частью дерева в момент подачи. Внутренняя часть ооразованной конусной направляющей служит...
Устройство для обрезки сучьев
Номер патента: 676454
Опубликовано: 30.07.1979
Авторы: Верещагин, Зайцев, Лазарев, Мейер
МПК: B27L 1/00
...и связана с ней силовым цилиндром 8, Захватно-срезающая головка 5 может быть выполнена с центральным ножом 9 и боковыми ножами 10. В нижней части выдвижной балки 3 на ее конце может быть смонтирован фиксатор 11 одностороннего действия. Выдвижная балка 3 может перемещаться в направляющей опоре 2 при помощи гидродвигателя 12. Для приема обработанного дерева на раме 4 за протаскивающим механизмом 1 может быть установлен приемный лоток 13. Силовой цилиндр 8 перемещения захватно-срезающей головки 5 может быть соединен трубопроводами 14 с гидравлической системой всего устройства. В напорную магистраль трубопроводов 14 может быть включен напорный золотник 15.Устройство работает следующим образом..426 раж 591 одписно я, пр, Сапун ипог...
Устройство для обрезки сучьев с деревьев
Номер патента: 891444
Опубликовано: 23.12.1981
МПК: B27L 1/00
Метки: деревьев, обрезки, сучьев
...соединен с приводным валом 9червячных редукторов через дифференциальную муфту 12. При этом привод содержит дополнительный электродвигатель 13, клиноременной передачей 14соединенный с дифференциальной муфтой 12. 4Дифференциальная муфта содержит центральное 15 и солнечное 16 колеса, связанные через сателлиты 17 с водилом 18. Водило 18 жестко связано с приводным валом 9, а солнечное колесо 16 через зубчатую муфту 19 - с валом двигателя 11, Через центральное колесо 15 дифференциальный механизм посредством клиноременной передачи соединен с дополнительным электродвигателем 13Устройство также содержит протаскивающий механизм (на чертеже не показан) и транспортер уборки сучьев,Электросхема управления электродвигателями 11 и 13 содержит...
Станок протяжного действия для обрезки сучьев с поваленных деревьев
Номер патента: 142410
Опубликовано: 01.01.1961
Авторы: Воробьев, Лось, Манухин
МПК: B27G 1/00, B27G 17/04
Метки: действия, деревьев, обрезки, поваленных, протяжного, станок, сучьев
...недостатка.Сушность изоорстсния закл 1 очастся В том, что ножи предложенного станка расположень Вдол поверхности и;ыста и закреп,е;1 ы одн 11 м концом к неподви)кныъ точкаъ станины, а другим концом 1. 110 воротному Относительно нее кОльцу, Закреп;ение 1, пОВОРОтному НОльцу Осуществлено так, что при его повороте отюсительно ста 1 ншы на некоторый гол но)ки атыаю поверхность дерева по Винтовым лин;1 яз. Станина и поворотное кольцо имеют вырез, который позволяет вкладывать обрабатываемое дерево в станок сверку.НЯ е 1)теже изоора)кена скеъЯ предложенного станка протяжного действия для обрезки сучьев с 1 товаленнык деревьев.К сташгне 1 намертво прикреплены длинные выносные кронштейны 2. Передний конец ножевого полотна о закреплен к конусу...
