Трансформатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 29262
Автор: Веденский
Текст

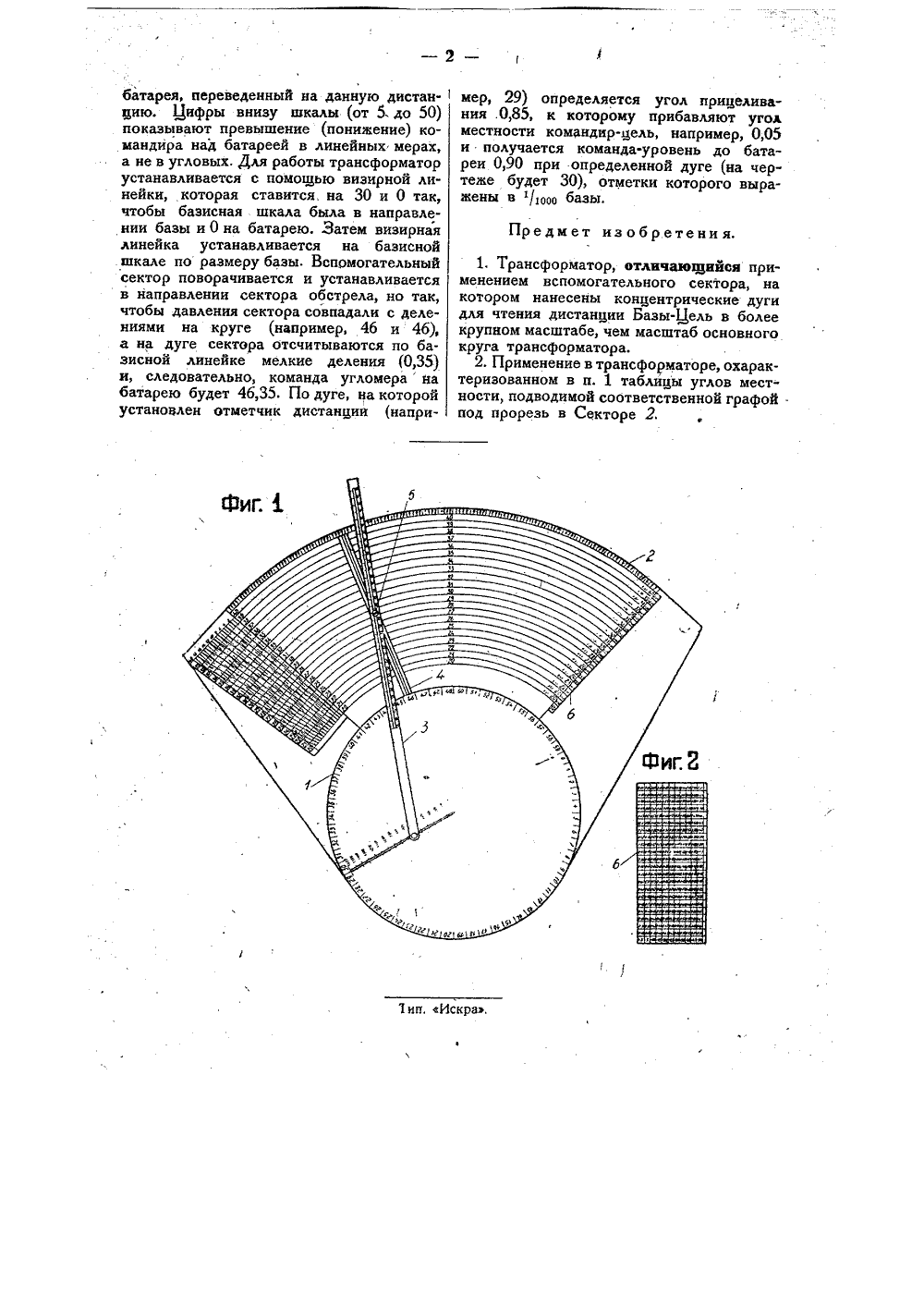

ласс 42 с, 4 У ИДЕТЕЛЬ ТОРСНО ОО ОП И С Н сформатора вторскому свидетельств 24 ноября 1930 год выдаче авторского свидетельств Изобретение относится к приспособлениям, облегчающим определение расстояния от батареи до цели при известной базе. В предлагаемом трансформаторе применены вспомогательный сектор с концентрическими дугами, для чтения дистанции базы 7 в це, намеченными в более ,крупном масштабе, чем масштаб основ- ноге круга трансформатора. Трансформатор снабжен таблицей углов местности, подводимой соответственной графой под прорезь в секторе,1 На чертеже фиг, 1, изображает трансформатор; фиг. 2 в табли углов, На рабочем круге 1 нанесены по окружности трансформатора деления от 0 до 60 и от центра круга до окружности в направлении на деление 30 идет базисная шкала с делениями от 0 до 1600 соответственно величине базы в масштабе в 1 мм 20.С рабочим кругом подвижно скреплен вспомогательный сектор 2, именующий центр, совпадающий с центром круга, На секторе нанесены дуги в расстоянии 5 мм друг от друга и над ними надписи, обозначающие расстояние от центра (масштаб 1 мм=20, или 5 мм = 100). В правой части сектора вместе с расстояниями левее их) помещены углы прицеливания. Ф. Веденского, заявленномпр, о перв.79338). пуоликоваио 28 февраля 1933 для этих расстояний, а еще правее имеется вырез (окно), под которым помещается один из рядов цифр передвижной. шкалы б. В левой стороне сектора имеется неподвижная шкала, которая служит для перевода угла местности командир-цель для дистанции батарея-цель. По дуге сектора нанесены деления соответственно делениям рабочего круга, т.-е. также беря в окружности 60, и разбиты на 10 мелких делений. По сектору может перемещаться имеющая вращение в центре круга базисная линейка 4, снабженная продольным пазом. Визирная линейка 3 может устанавливаться в любом месте на базисной линейке 4 с возможностью поворачивания в точке закрепления, Линейка 3 имеет деления и цифры, которые обозначают расстояние от ее центра (или базисной линейки) и нанесены в том же масштабе, что и дуги и базы, Эта линейка должна иметь диоптры и посреди сквозную про. резь для хождения отметчика 5 дистанции, Последний скрепляет две линейки в вершине треугольника, входя в прорезь визирной линейки и паз указательной. Передвижная шкала б (фиг, 2) имеет цифры, означающие угол прицеливания плюс нли минус угол местности командир.62батарея, переведенный на данную дистан-цию. Цифры внизу шкалы (от 5. до 50) показывают превышение (понижение) командира над батареей в линейных мерах, а не в угловых. Для работы трансформатор устанавливается с помощью визирной линейки, которая ставится, на 30 и 0 так, чтобы базисная шкала была в направлении базы и 0 на батарею, Затем визирная линейка устанавливается на базисной шкале по размеру базы, Вспомогательный сектор поворачивается и устанавливается в направлении сектора обстрела, но так, чтобы давления сектора совпадали с делениями на круге (например, 46 и 46), а на дуге сектора отсчитываются по базисной линейке мелкие деления (0,35) и, следовательно, команда угломера на батарею будет 46,35. По дуге, на которой установлен отметчик дистанций (например, 29) определяется угол прицеливания .0,85, к которому прибавляют угол местности командир-цель, например, 0,05 и получается команда-уровень до батареи 0,90 при определенной дуге (на чертеже будет 30), отметки которого выражены в /1 ююю базы.Предмет изобретения,1, Трансформатор, отличающийся применением вспомогательного сектора, на котором нанесены концентрические дуги для чтения дистанции Базы-Цель в более крупном масштабе, чем масштаб основного круга трансформатора.2, Применение в трансформаторе, охарактеризованном в п. 1 таблицы углов местности, подводимой соответственной графой под прорезь в СЕкторе 2.
СмотретьЗаявка
79338, 24.11.1930
Веденский А. Ф
МПК / Метки
Метки: трансформатор
Опубликовано: 28.02.1933
Код ссылки
