Генератор случайных сигналов

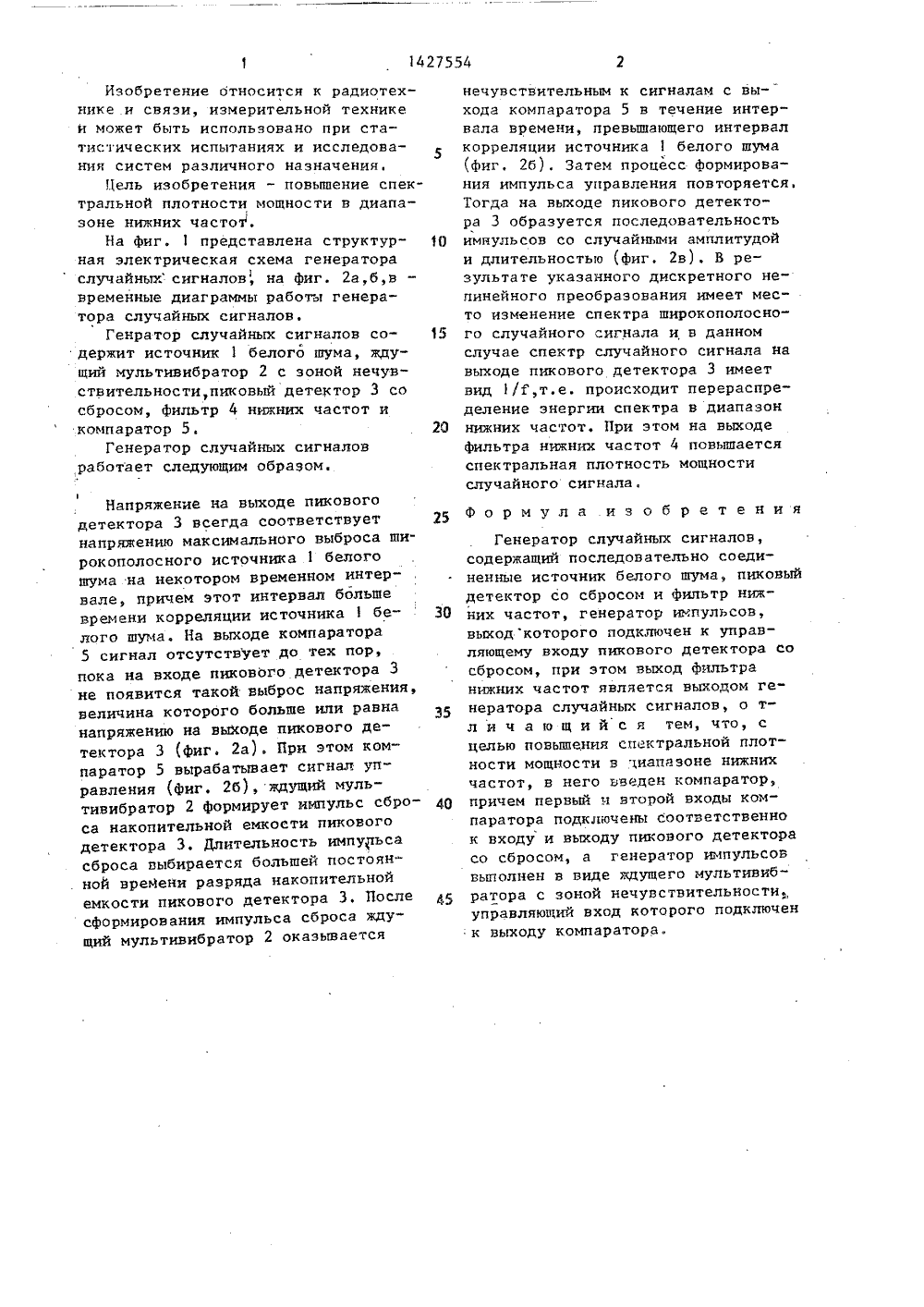

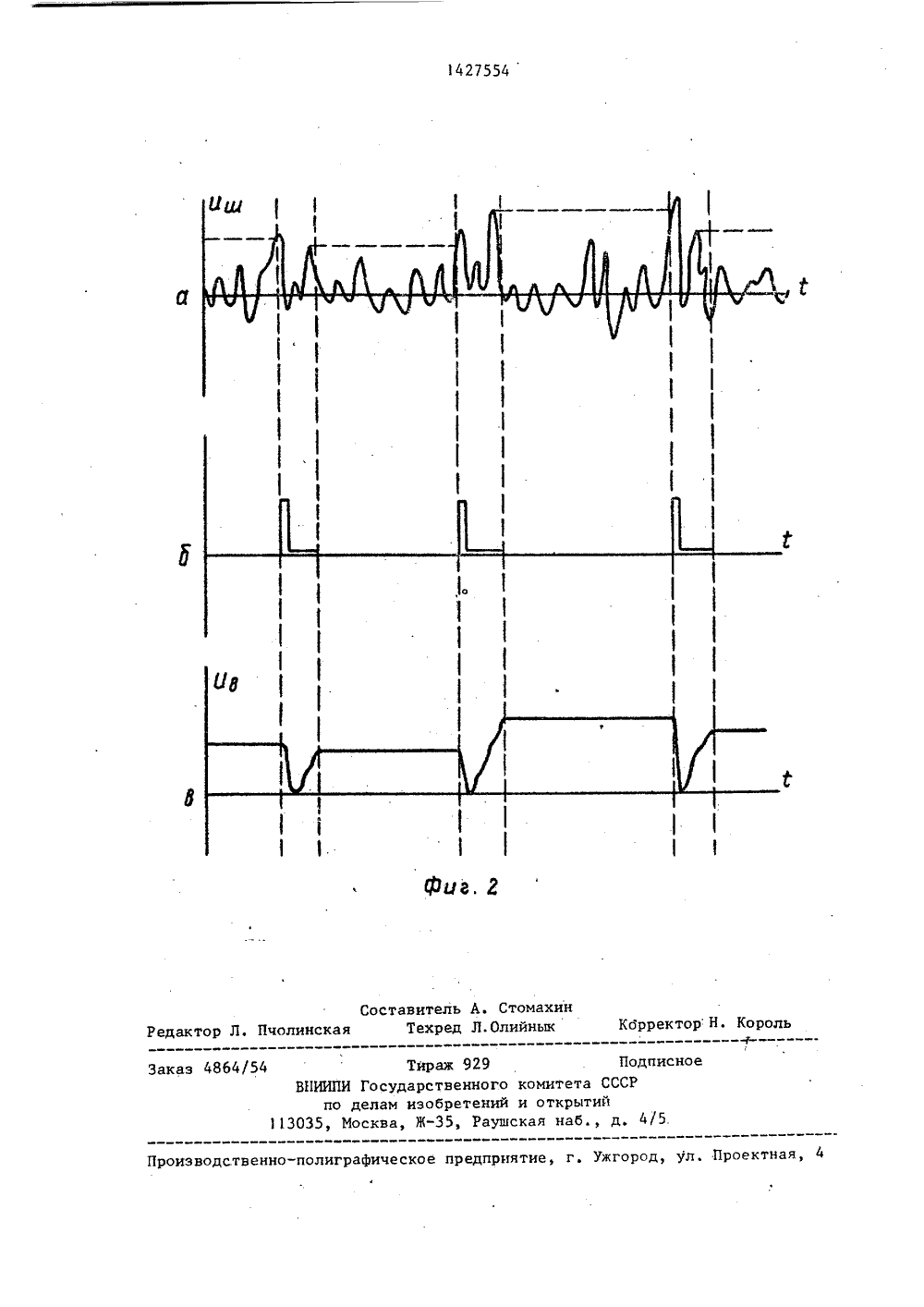

СОЮЗ СОВЕТСНИХСОЦИДЛИСТИЧЕСНИХРЕСПУБЛИК рН 03 В 29/ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРГОДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) ГЕНЕРАТОР СЛУЧАЙНЫХ СИГНАЛОВ(5) Изобретение относится к радиотехнике и связи. Цель изобретения -повышение спектральной плотностимощности в диапазоне нижних частот,Г-р содержит источник 1 белого шума,191 ъ,ФО (1 О 4 2 7 5 ждущий мультивибратор (ЖМ) 2 с зоной нечувствительности, пиковый детектор (ПД) со сбросом, Фильтр 4 нижних частот и компаратор 5, Еомпаратор 5 вырабатывает сигнал управления для ВМ 2, Формирующего импульс сброса накопительной емкости ПД 3, На выходе ПД 3 образуется последовательность импульсов со случайными амплитудой и длительностью, В результате дискретного нелинейного преобразования имеет место изменение спектра широкополосного случайного снгчала, при этом спектр имеет вид 1/Г. т.е. происходит перей распределение энергии спектра в диа- у пазон нижних частот. Цель достигается введением компаратора 5. 2 кп.Изобретение относится к радиотехнике и связи, измерительной техникеи может быть использовано при статистических испытаниях и исследования систем различного назначения.Цель изобретения - повышение спектральной плотности мощности в диапазоне нижних частот,На Фиг. 1 представлена структурная электрическая схема генератораслучайных сигналов, на фиг. 2 а,б,ввременные диаграммы работы генератора случайных сигналов,Генратор случайных сигналов содержит источник 1 белого шума, ждущий мультивибратор 2 с зоной нечувствительности,пиковый детектор 3 сосбросом, фильтр 4 нижних частот икомпаратор 5.Генератор случайных сигналовработает следующим образом. 25 ФоРмула иэ обретения 1Напряжение на выходе пикового детектора 3 всегда соответствует напряжению максимального выброса широкополосного источника 1 белого шума на некотором временном интервале, причем этот интервал больше времени корреляции источника 1 белого шума. На выходе компаратора 5 сигнал отсутствует до тех пор, пока на входе пикового детектора 3 не появится такой выброс напряжения, величина которого больше или равна напряжению на выходе пикового детектора 3 (Фиг. 2 а). При этом компаратор 5 вырабатывает сигнал управления (Фиг. 26), ждущий мультивибратор 2 формирует импульс сброса накопительной емкости пикового детектора 3. Длительность импульса сброса выбирается большей постоянной времени разряда накопительной емкости пикового детектора 3. После сформирования импульса сброса ждущий мультивибратор 2 оказывается нечувствительным к сигналам с выхода компаратора 5 в течение интервала времени, превышающего интервалкорреляции источника 1 белого шума(Фиг. 2 б). Затем процесс Формирования импульса управления повторяется,Тогда на выходе пикового детектора 3 образуется последовательность 1 О имиульсов со случайными амплитудойи длительностью (фиг, 2 в). В результате указанного дискретного нелинейного преобразования имеет место изменение спектра широкополосно го случайного сигнала и в данномслучае спектр случайного сигнала навыходе пикового детектора 3 имеетвид 1/Г,т.е. происходит перераспределение энергии спектра в диапазон 2 О нижних частот. При этом на выходеФильтра нижних частот 4 повышаетсяспектральная плотность мощностислучайного сигнала. Генератор случайных сигналов,содержащий последовательно соеди ненные источник белого шума, пиковыйдетектор со сбросом и Фильтр ниж О них частот, генератор импульсов,выход которого подключен к управляющему входу пикового детектора сосбросом, при этом выход фильтранижних частот является выходом ге"нератора случайных сигналов, о тл и ч а ю щ и й с я тем, что, сцелью повышения спектральной плотности мощности в диапазоне нижнихчастот, в него ьведен компаратор, 4 О причем первый и второй входы компаратора подключены соответственнок входу и выходу пикового детекторасо сбросом, а генератор импульсоввыполнен в виде ждущего мультивиб ратора с зоной нечувствительностиуправляющий вход которого подключенк выходу компаратора.1427554 з. Г оставитель А. Стомах Техред Л.Олийнык Корректор Н. К ь Редактор линска е каз 4864/54 ИИПИ 3035 Проектная твенно-полиграфическое предприятие, г. Уж ои Тираж 929осударственноглам изобретенииква, Ж, Рауш Подпкомитета СССРи открытийская наб., д, 4/
