Устройство для программированного управления и контроля структуры моделирующей сетки

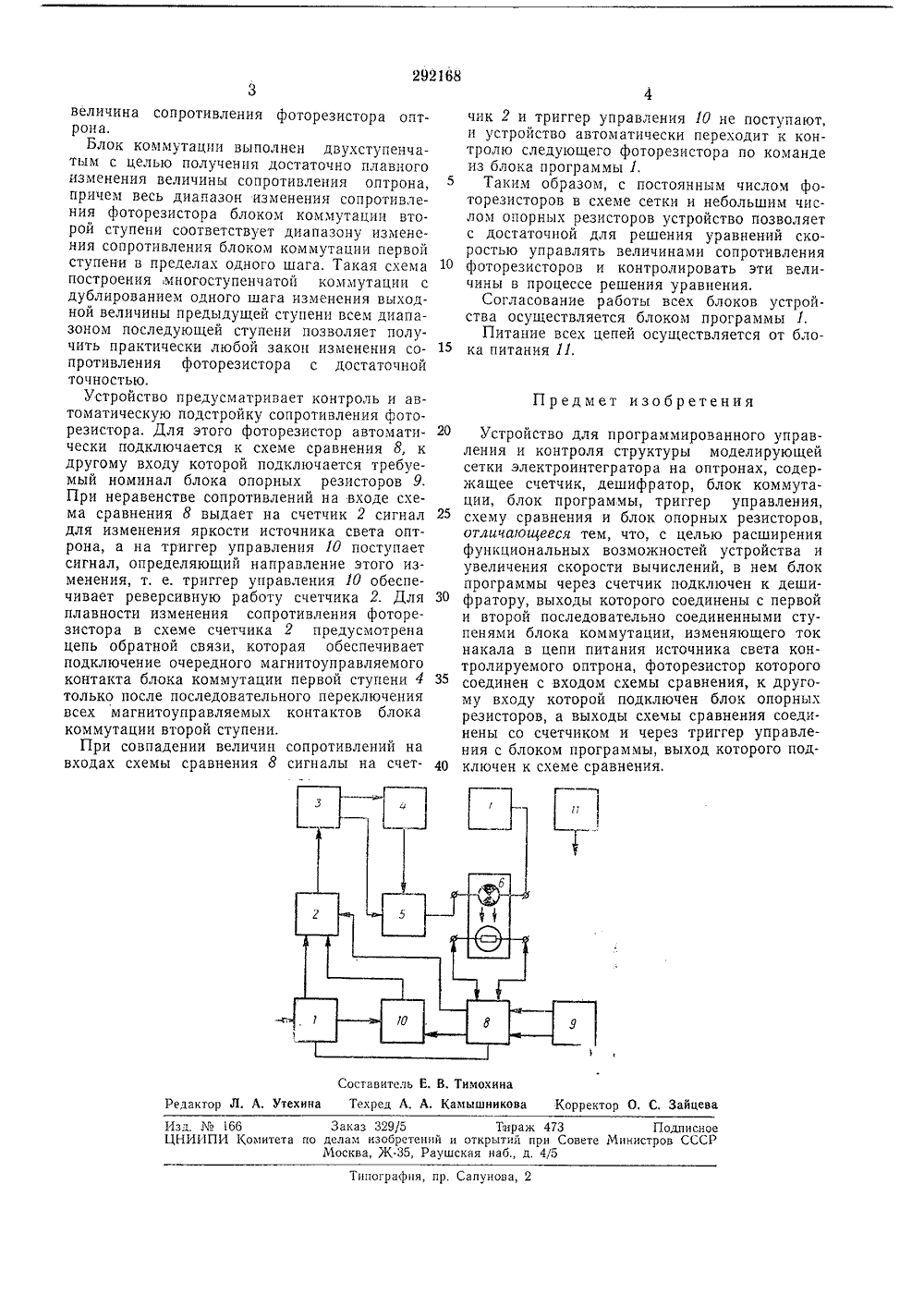

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 01 1 Х.1969 ( 1358083/18-24) МПК б 06 д 7/4 исоедпнением заявкириоритетпубликовано 06.1,1971. БюллетеньКомитет по делам изобретений и открмтипри Совете МинистровСССР 1.333 Г 088,8 а опубликования описания 26.11.1971 Авторыизобретения В. И, Панчишин и Б, Б. Нестеренко Институт математики АН Украинской ССаявитель УСТРОЙСТВО ДЛЯ ПРОГРАММИРОВАННОГО УПРАВЛЕНИЯ И КОНТРОЛЯ СТРУКТУРЫ МОДЕЛИРУК)1 ЦЕЙ СЕТКИИзобретение относится к области аналоговой вычислительной техники,Известны устройства для программированного управления и контроля структуры моделирующей сетки электроинтегратора,Недостатком этих устройств является то,что для построения сеток с различным шагомнеобходимо большое число дорогих прецизионных сопротивлений разных номиналов. Так,для построения сетки на 100 узловых точек 10с десятью переменными коэффициентами необходимо иметь 2200 прецизионных резисторов.К недостаткам подобных устройств следуетотнести и большое время подготовки сетки к 15решению уравнения и чрезвычайную сложность управления структурной средой, т. е, изменения по необходимому закону величины сопротивлений, составляющих сетку резисторов,в процессе решения уравнения.20Предложенное устройство для программированного управления и контроля структурымоделирующей сетки на оптронах электроинтегратора отличается тем, что, с целью расширения функциональных возможностей устройства и увеличения скорости вычислений внем блок программы через счетчик подключенк дешифратору, выходы которого соединены спервой и второй последовательно соединенныии ступенями блока коммутации, изменяюще го ток накала в цепи питания источника света контролируемого оптрона, фоторезистор которого соединен с входом схемы сравнения, к другому входу которой подключен блок опорных резисторов, а выходы схемы сравнения соединены со счетчиком и через триггер управления - с блоком программы, выход которого подключен к схеме сравнения,На чертеже приведена блок-схема предлагаемого устройства (схема управления и контроля сопротивления одного оптрона),Устройство состоит из блока программы 1, счетчика 2, дешифратора 8, блока коммутации первой ступени 4, блока коммутации второй ступени 5, оптрона б, источника накала 7, схемы сравнения 8 с коммутатором, блока опорных резисторов 9, триггера управления 10 и блока питания 11.Программа изменения сопротивления элемента моделирующей среды вводится в блок программы, который вырабатывает импульсы для установки счетчика 2 в определенное положение, в зависимости от которого дешифратор 8 запитывает обмотки возбуждения соответствующих магнитоуправляемых контактов блоков коммутации первой и второи ступени, подключающих необходимые сопротивления в цепи питания источника света оптрона, изменяя его яркость, В зависимости от яркости источника света устанавливается определенная292168 Предмет изобретения Составитель Е. В. ТимохинаРедактор Л. А. Утехина Техред А. А. Камышникова Корректор О. С, Зайцев Заказ 329/5 Тираж 473 Подписноепо делам изобретений и открытий при Совете Министров СССР Москва, Ж-З 5, Раушская наб., д. 4/5 Изд,166ЦНИИПИ Коми потрафия, пр. Сапунова, 2 величина сопротивления фоторезистора оптрона.Блок коммутации выполнен двухступенчатым с целью получения достаточно плавного изменения величины сопротивления оптрона, причем весь диапазон изменения сопротивления фоторезистора блоком коммутации второй ступени соответствует диапазону изменения сопротивления блоком коммутации первой ступени в пределах одного шага, Такая схема построения многоступенчатой коммутации с дублированием одного шага изменения выходной величины предыдущей ступени всем диапазоном последующей ступени позволяет получить практически любой закон изменения сопротивления фоторезистора с достаточной точностью.Устройство предусматривает контроль и автоматическую подстройку сопротивления фото- резистора. Для этого фоторезистор автоматически подключается к схеме сравнения 8, к другому входу которой подключается требуемый номинал блока опорных резисторов 9. При неравенстве сопротивлений на входе схема сравнения 8 выдает на счетчик 2 сигнал для изменения яркости источника света оптрона, а на триггер управления 10 поступает сигнал, определяющий направление этого изменения, т. е. триггер управления 10 обеспечивает реверсивную работу счетчика 2. Для плавности изменения сопротивления фоторезистора в схеме счетчика 2 предусмотрена цепь обратной связи, которая обеспечивает подключение очередного магнитоуправляемого контакта блока коммутации первой ступени 4 только после последовательного переключения всех магнитоуправляемых контактов блока коммутации второй ступени.При совпадении величин сопротивлений на входах схемы сравнения 8 сигналы на счетчик 2 и триггер управления 10 не поступают,и устройство автоматически переходит к контролю следующего фоторезистора по командеиз блока программы 1,5 Таким образом, с постоянным числом фоторезисторов в схеме сетки и небольшим числом опорных резисторов устройство позволяетс достаточной для решения уравнений скоростью управлять величинами сопротивления10 фоторезисторов и контролировать эти величины в процессе решения уравнения.Согласование работы всех блоков устройства осуществляется блоком программы 1.Питание всех цепей осуществляется от бло 15 ка питания 11. Устройство для программированного управления и контроля структуры моделирующей сетки электроинтегратора на оптронах, содержащее счетчик, дешифратор, блок коммутации, блок программы, триггер управления, схему сравнения и блок опорных резисторов, отличающееся тем, что, с целью расширения функциональных возможностей устройства и увеличения скорости вычислений, в нем блок программы через счетчик подключен к дешифратору, выходы которого соединены с первой и второй последовательно соединенными ступенями блока коммутации, изменяющего ток накала в цепи питания источника света контролируемого оптрона, фоторезистор которого соединен с входом схемы сравнения, к другому входу которой подключен блок опорных резисторов, а выходы схемы сравнения соединены со счетчиком и через триггер управления с блоком программы, выход которого под ключен к схеме сравнения,
