Формирователь импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 290436
Автор: Смол
Текст

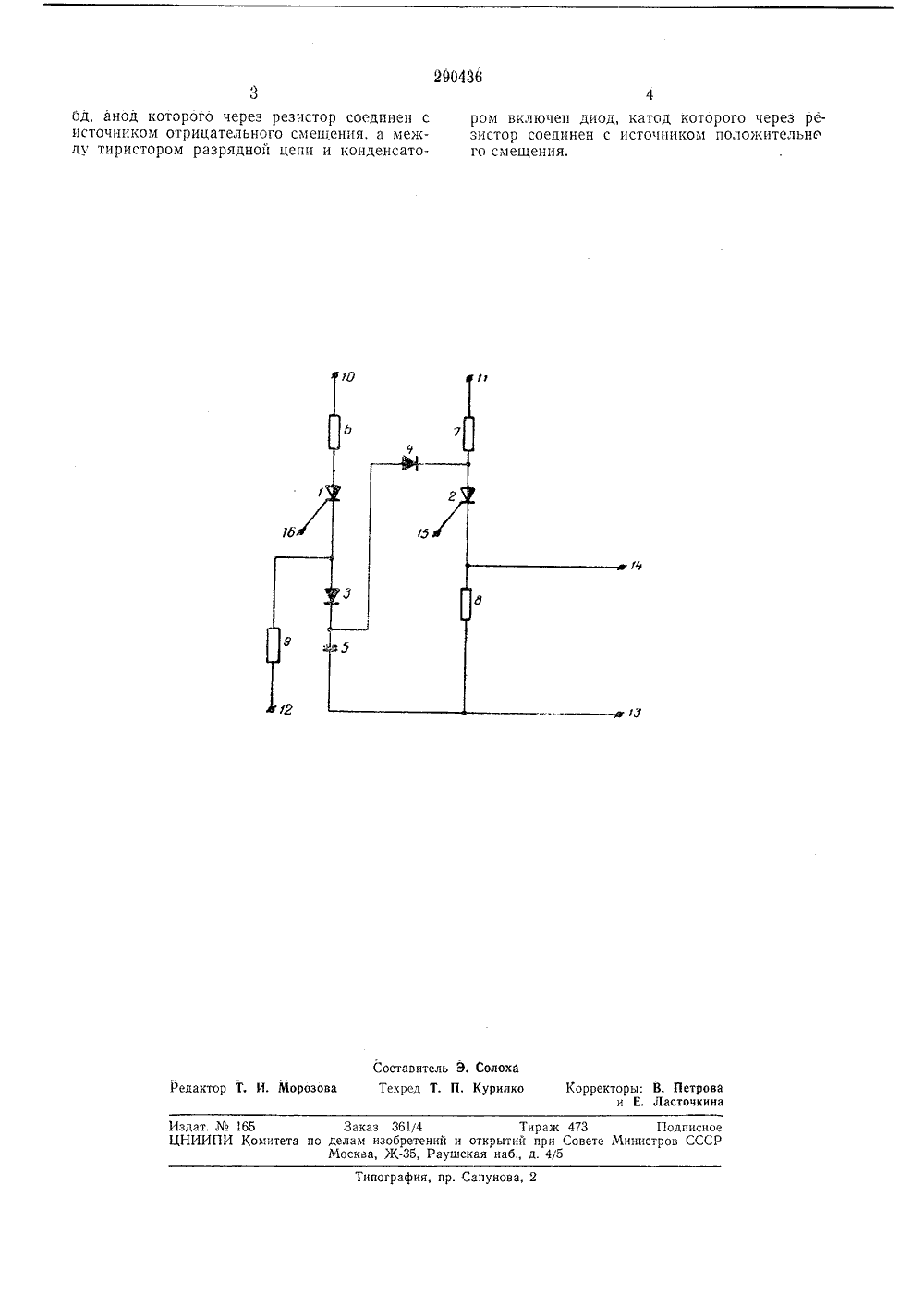

О П И С А Н И Е 290436ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельствааявлено 111969 ( 1302267/26 присоединением заявкириоритет 1 ПК Н 03 с 5/01 Комитет по делам зобретений и откоытий при Совете Министров СССРУДК 621,374(088.8 публиковано 22.Х 1.19 ата опубликования о Бюллетень2за 1971 сания 1.111.1971 ВптБк:айте р . вторзобретени В. А. Смолянский Заявитель ОРМИРОВАТЕЛЬ ИМПУЛЬСО ение относится к т редмет изобретения Предлагаемое изобретмпульсной технике.Известны формирователи импульсов, содержащие тир исто р, включенный в зарядную цепь конденсатора, и тиристор, включенный в разрядную цепь конденсатора.Известное устройство не позволяет формировать мощные импульсы высокого напряжения при высокой частоте следования из-за ограниченной стойкости тиристора к импульсам с крутым передним фронтом.Предлагаемое устройство отличается от известного тем, что между катодом тиристора и зарядным конденсатором включен диод, анод которого подключен к источнику отрицательного смещения, а между конденсатором и анодом тиристора разрядной цепи включен диод, катод которого подсоединен через резистор к источнику положительного смещения.На чертеже показана принципиальная схема предлагаемого устройства.Устройство содержит тиристоры 1 - 2, диоды 3 - 4, конденсатор б, резисторы б - 9, клеммы 10 - 13 источников питания, выходную клемму 14 и входные клеммы 15 и 16.Работа устройства осуществляется следующим образом. На клеммы 15 и 1 б подают сдвинутые во времени импульсы, поочередно запускающие тиристоры 1 и 2. При включении тиристора 1 заряжается конденсатор. Напряжение, поиложенное к клемме 11, блокирует диод 4, в результате чего скорость заряда конденсатора ограничена величиной пре дельного импульсного тока тиристора 1, После заряда конденсатора тирпстор 1 выключается. Затем импульс, поданный на зажим 15, включает тиристор 2. Конденсатор разряжается через тиристор 2 на резистор 8. При 10 этом в моменг пуска тиристора 2 напряжениена конденсаторе уменьшается. Отрицательный импульс, возникающий при этом, не воздействует на тиристор 1 благодаря тому, что диод 3 смещен в обратном направлении на пряжением, приложенным к клемме 12.Величина резисторов 9 и 7 должна выбираться из условия протекания через них тока меньшего, чем ток выключения тпристоров, что обеспечивает запирание тпристоров 20 после окончания такта коммутации. Послеразряда конденсатора тиристор 2 выключает 5 Формирователь импульсов, содержащий тирпсторы, включенные в зарядную и разрядную цепи конденсатора, отличаощийся тем, что, с целью увеличения амплитуды и частоты следования импульсов, между тиристором 0 зарядной цепи и конденсатором включен дпИздат,165 Заказ 361/4 Тираж 473 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 йд, анод которого через резистор соединен с источником отрицательного смещения, а между тиристором разрядной цепи и конденсатором включен диод, катод которого через резистор соединен с источником полояительнсго смещения.
СмотретьЗаявка
1302267
В. А. Смол нский
МПК / Метки
МПК: H03K 5/01
Метки: импульсов, формирователь
Опубликовано: 01.01.1971
Код ссылки
<a href="https://patents.su/2-290436-formirovatel-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь импульсов</a>
