Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 289499
Автор: Димитраки
Текст

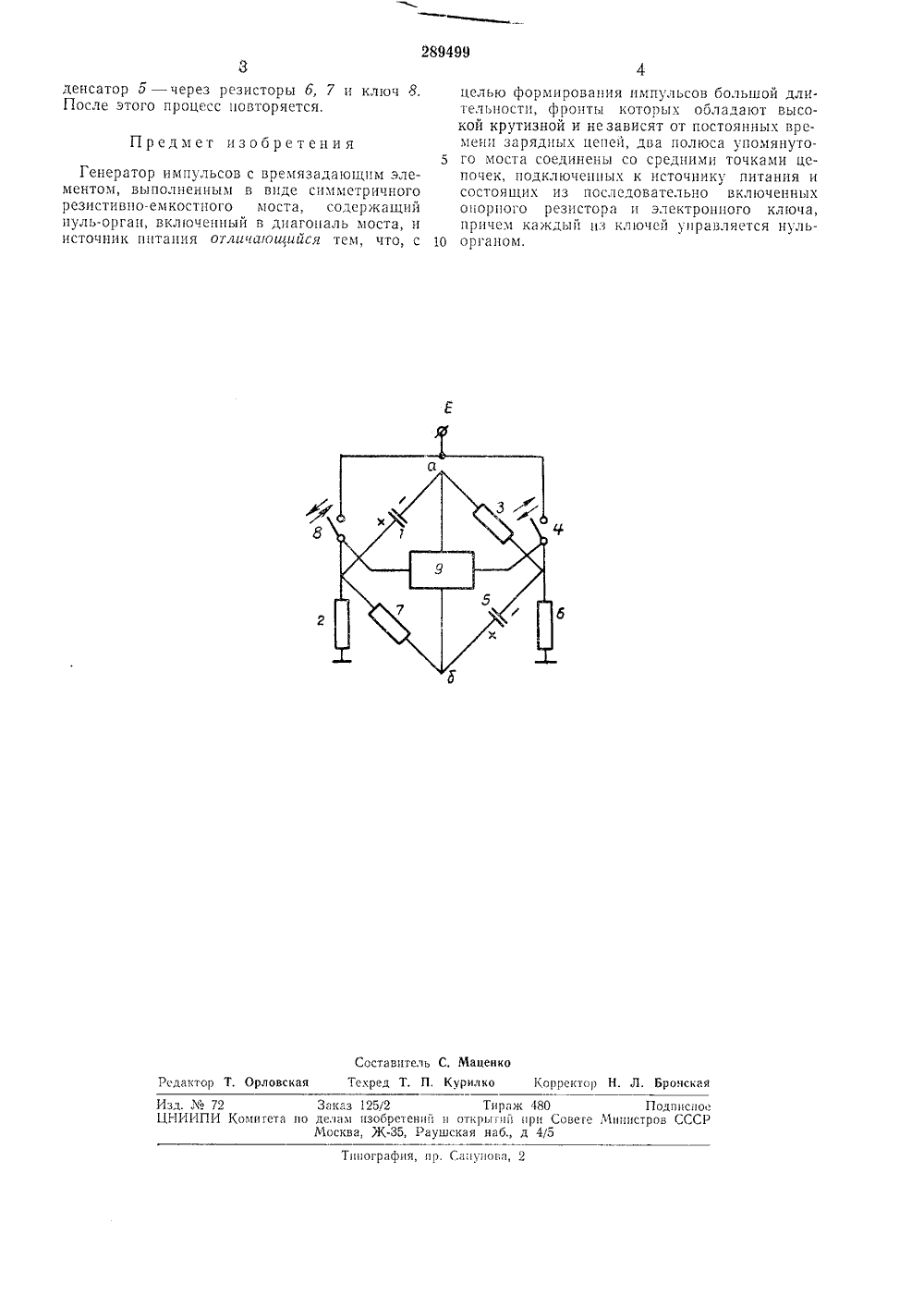

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваМПК Н 031 с 4/32 Заявлено ОЗ.Ч 11.1968 (Ле 125256/26-9 исоединением заявкириоритет Комитет по делам зобретений и открытий при Совете Министров СССРпубликовано 08.Х 11,1970, Бюллегсцьза 19 ата опубликования описания З.П.1971 второбретения итраки явител ГЕНЕРАТОР ИМПУДЪ направлениях, т. е. прц формцроваццц импульса положительной полярности конденсаторы перезаряжаются в прямом цдпрдвлеццц, а прц формировашш импульса отрицательной по лярности конденсаторы перезаряжаются в обратном направлении. Это позволяет формировать импульсы большой длительности, фронты которых обладают высокой крутизной ц це зависят от параметров элементов врсмяздда ющих цепей. Высокая стдсильцость псрцоддповторения импульсов достигается в результате выполнения схемы ввиде симметричного моста.Фун е на на Предположим, что коцдецсдторы здряжецгя до напряжения источццкд пцтдцця. В процессе формирования положительного импульса конденсатор 1 перездряждется через резцсто. ры 2, 8 и электронный ключ 4, а конденсатор Б - через резисторы 6, 7 ц электронный ключ 8. Конденсаторы персзаряждются до момента баланса моста (равенстга цогецц.галов точек а и б), При балансе моста пуль-орган 9 срабатывает, размыкая ключ -," здмкдя ключ 8. После нарушения баланса, остд формцрусл отрицательный импульс и . о". ц цсдторы пере- заряжаются в обратном цдсццп: конденсатор 1 - через резисто л " . ., к,цоч 4, а кон Предлагаемое устроиство относится к импульсной технике и может быть использовано в качестве генератора прямоугольных импульсов.Основными требованиями, предъявляемыми к таким генераторам, являются высокая стабильность периода повторения импульсов, высокая крутизна фронтов импульсов и получение больших длительностей импульсов при малых номинальных значениях параметров времязадающих цепей, независимость крутизны фронтов импульсов от длительности импульса,Предложенный гечератор импульсов отвечает этим требованиям и отличается от известных тем, что в нем два полюса симметричного резистивно-емкостного моста, в диагонали которого включен нуль-орган, раздельно соединены со средними точками цепочек из последовательно включенных опорного резистора и электронного ключа, соединенных с источником питания.Генератор вырабатывает импульсы с высокой крутизной фронтов и стабильной длительностью (0,05 - 0,2%) при изменении напряжения источника питания в широких пределах, а также параметров элементов схемы в процессе их старения.В предложенном генераторе перезаряд конденсатора происходит в прямом и обратном цпональная схема генератора прцведчертеже.3денсатор Б - через резисторы б, 7 и ключ 8,После этого процесс повторяется,Предмет изобретенияГенератор импульсов с времязадающпм элементом, выполненным в виде симметричного резистивно-емкостного моста, содержащий нуль-орган, включенный в диагональ моста, и источник питания отличгтюшийся тем, что, с целью формирования импульсов большой дли.тельностп, фронты которых обладают высокой крутизной и не зависят от постоянных времени зарядных цепей, два полюса упомянуто го моста соединены со средними точками цепочек, подключенных к источнику питания и состоящих из последовательно включенных опорного резистора и электронного ключа, причем каждый из ключей управляется нуль органом.Составитель С. Мацеико Редактор Т, Орловская Тсхред Т. П. Курилко Корректор Н. Л. Бронская Изд. М 72 Заказ 1252 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открглгпй при Совеге Министров СССРМосква, Ж, Раушская наб., д 4(5Тшография, пр. Сапунова, 2
СмотретьЗаявка
1252756
П. Н. Димитраки
МПК / Метки
МПК: H03K 4/32
Опубликовано: 01.01.1971
Код ссылки
