Усилитель-формирователь импульсов

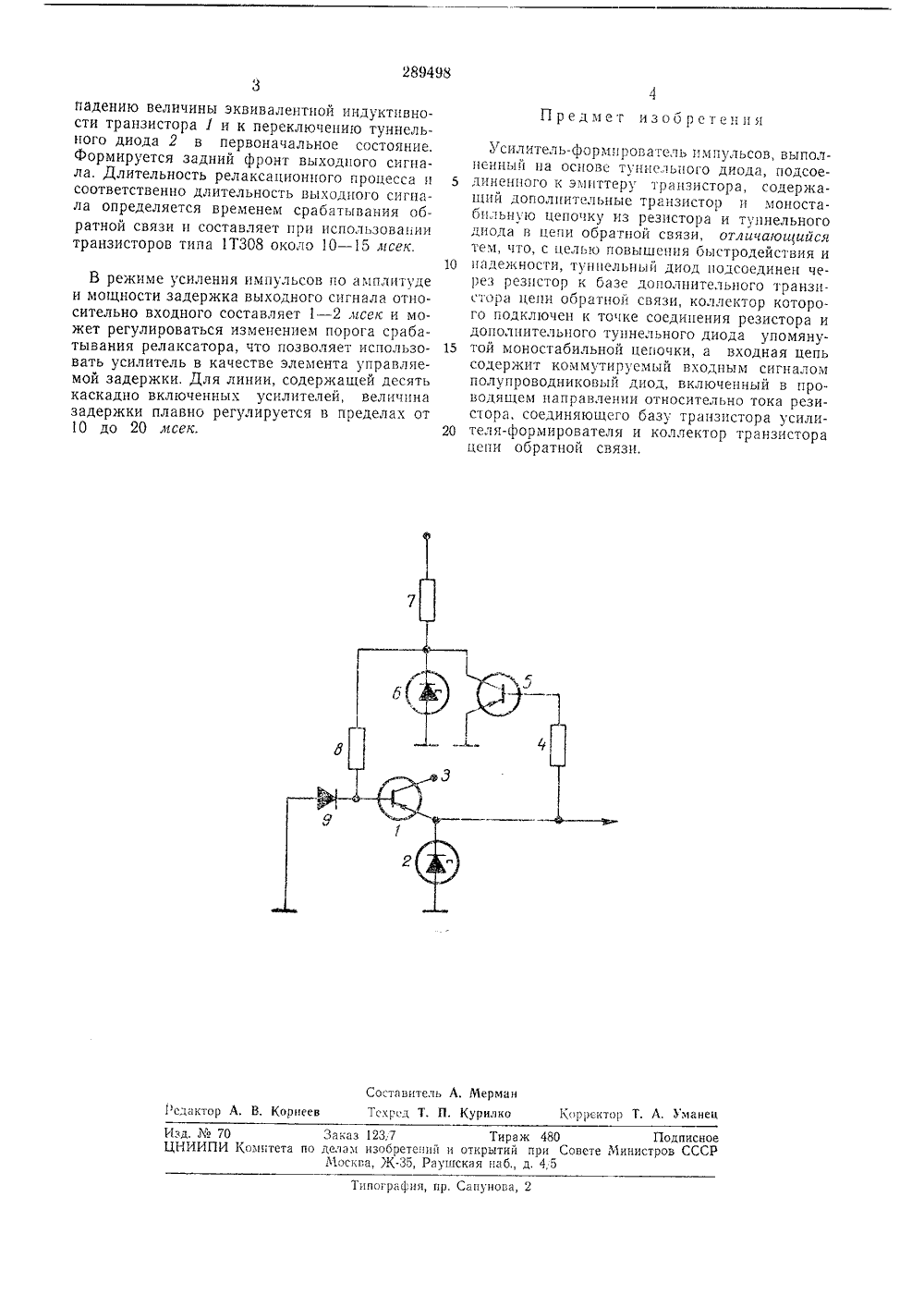

ОПИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских 289498 Социалистических РеспублинЗависимое от авт, свидетельства М 968 ( 1244335 М явлено 031 с 31 присоединением заявкиКожитет по деламобретений и открытири Совете тЛинистровСССР Приоритет УДК 621.374.3 (088.8 Опубликовано 08,ХП.1970, Бюллетень1 за 1971 Дата опубликования описания 18.11.1971Авторыизобретения Ю. Н, Артюх и В. Я. Загурскийки и вычислительной техники АН Латвийской С УСИЛИТЕЛЬ-ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Известны усилители-формирователи импульсов, выполненные на основе заторможенного релаксатора на туннельном диоде.Недостатком известных устройств является затягивание заднего фронта выходного сигнала при скольжении рабочей точки по диффузионной ветви туннельного диода, что затрудняет их каскадирование и ограничивает формирующие возможности,Целью изобретения является повышение быстродействия и надежности устройства,Это достигается тем, что туннельный диод подсоединен через резистор к базе дополнительного транзистора цепи обратной связи, При этом коллектор дополнительного транзистора подключен к точке соединения резистора и дополнительного туннельного диода моностабильной цепочки, а входная цепь содержит коммутируемый входным сигналом полупроводниковый диод, включенный в проводящем направлении относительно тока резистора, соединяющего базу транзистора усилителя- формирователя и коллектор транзистора цепи обратной связи.На чертеже приведена принципиальная схема предлагаемого устройства,Устройство содержит транзистор 1, включенный по схеме с общим коллектором и имеющий в эмиттерной цепи туннельный диод 2. К выходу усилителя в точке 3 через ограниаявитель Институт элект чительный резистор 4 подключена база транзистора 5 цепи обратной связи. Эмиттер транзистора 5 заземлен, на коллектор подключен к средней. точке последовательно включенных туннельного диода б ц резистора 7. Входная цепь усилителя содержит резистор 8 ц полупроводниковый диод 9.Выбором величины резистора 7 обеспечивается моцостабцльный режим туннельного 10 диода б, который в статическом состоянии смещен на диффузионную ветвь. Через резистор 8 и диод 9 протекает ток (предполагается, что источник входных импульсов является источником напряжения). Величиной напряжения 15 на диоде 9 транзистор 1 смещен в сторонуотпирания.Прц подаче на вход схемы отрицательногосигнала диод 9 запирается и переключает ток резистора 8 в базу транзистора 1. Туннельный 20 диод 2 переключается в состояние высокогоотрицательного уровня и формирует передний фронт выходного сигнала, Под воздействием выходного сигнала транзистор 1 отпирается.Вследствие шунтирующего действия транзи стора 1 и нелинейного характера его коллекторной нагрузки происходит скачкообразное изменение напряжения на туннельном диоде 2 до уровня, близкого к нулю, ц соответственное падение до нуля величины базового тока тран зцстора 1. Это, в свою очередь, приводит к289498 оставитель А. Мерманскрсд Т. П. Курилко Коррсктор Т. А, Уманец Редактор А. пеев Заказ 123,7 Тираж 480 Подписноо делам изобретений и открытий при Совете Министров СССР Москга, Ж, Раушская наб д, 4,5 Изд,70ЦНИИПИ Комите Типография, пр. Сапунова,падению величины эквивалентной индуктивности транзистора 1 и к переключению туннельного диода 2 в первоначальное состояние. Формируется задний фронт выходного сигнала, Длительность релаксационного процесса и соответственно длительность выходного сигнала определяется временем срабатывания обратной связи и составляет при использовании транзисторов типа 1 ТЗОЯ около 10 - 15 лсек. В режиме усиления импульсов по амплитуде и мощности задержка выходного сигнала относительно входного составляет 1 - 2 лсек и может регулироваться изменением порога срабатывания релаксатора, что позволяет использовать усилитель в качестве элемента управляемой задержки. Для линии, содержащей десять каскадно включенных усилителей, величина задержки плавно регулируется в пределах от 10 до 20 лсек. Предмет изооретеппя Усилитель-формирователь импульсов, выполнснный на основе туннельного диода, подсое диненпого к эмпттеру транзистора, содержащий дополнительные транзистор и моностабпльную цепочку из резистора и туннельного диода в цепи обратной связи, отличаюш,ийся тем, что, с целью повышения быстродействия и 10 надежности, тунпельный диод подсоединен через резистор к базе дополнительного транзилора цепи ооратной связи, коллектор которого подключен к точке соединения резистора и дополнительного туннельного диода упомяну той моностабильной цепочки, а входная цепьсодержит коммутируемый входным сигналом полупроводниковый диод, включенный в проводящем направлении относительно тока резистора, соединяющего базу транзистора усили теля-формирователя и коллектор транзисторацепи обратной связи.
