Способ определения функции рассеяния оптической системы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

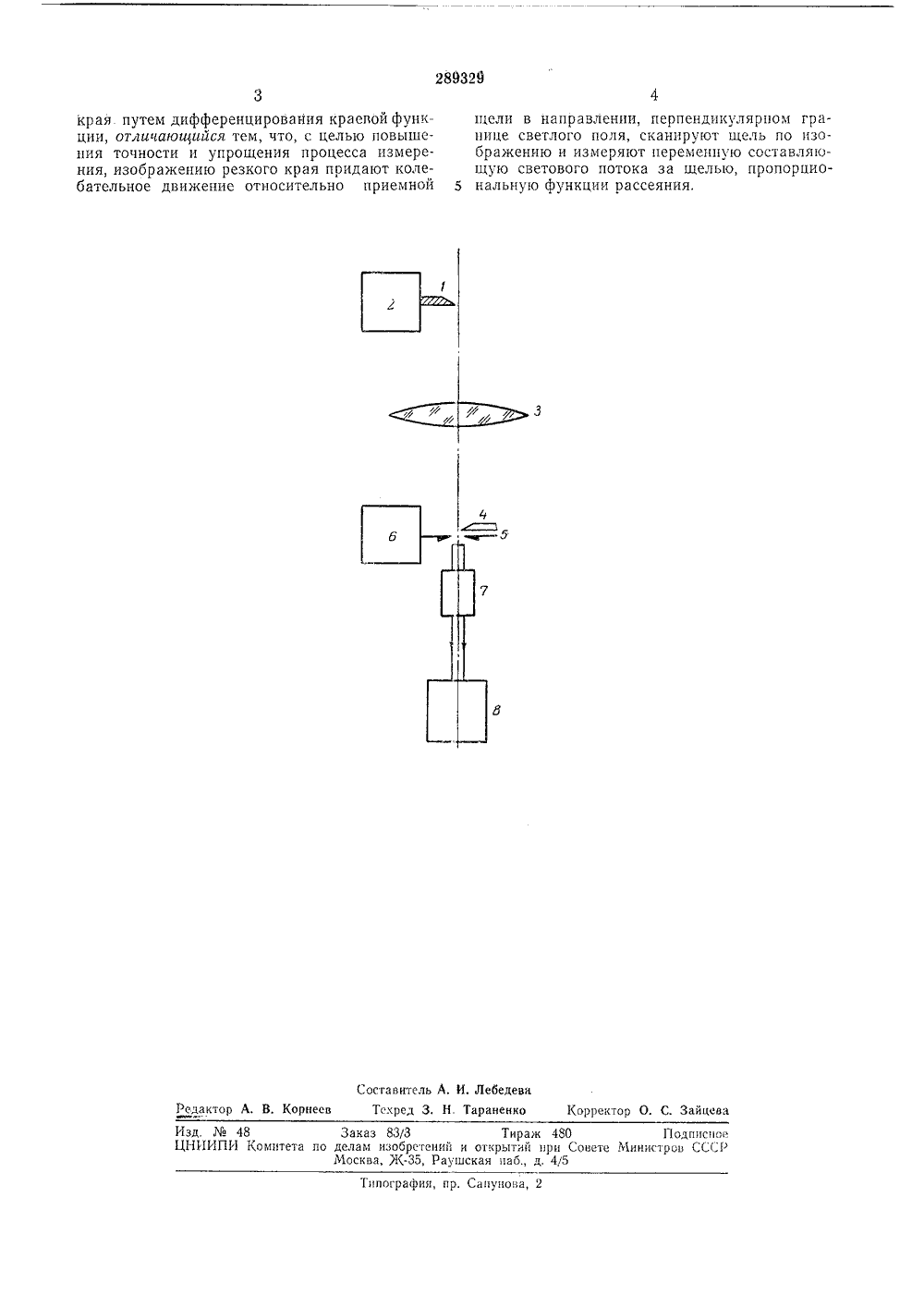

289329 О П И С А Н И ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Сссетскик Социалистическик РеспубликЗависимое от авт. свидетельстваЗаявлено 02,71.1969 ( 1335405/18-10)с присоединением заявкиПриоритет МПК 6 01 тп 11(02 Комитет по влом изобретеииР и открытий при Совете Миииотров СССРУДК 535 317 6(088 8) Опубликовано 08,Х 11,1970, Бюллетень1 за 1971 Дата опубликования описания 9.11.1971Авторыизобретения Г. Н, Буйнов, А. В, Лукин и К, С, Мустафин Заявитель СПОСОБ ОПРЕДЕЛЕНИЯ ФУНКЦИИРАССЕЯНИЯ ОПТИЧЕСКОИ СИСТЕМЫ 1 с помощью вибрирующей системы 2 приводится в колебательное движение в направлении, перпендикулярном к границе края, что приводит к колебательному движению изобра жения края относительно приемной щели 5.При этом переменная составляющая светового потока за щелью 5, регистрируемая фотоэлектрической приемной системой, пропорциональна производной краевой функции в данной точ ке. Плавно перемещая щель 5 с помощью сканирующей системы 6, определяют функцию рассеяния,Таким образом, при предлагаемом способеотпадает необходимость предварительного из мерения краевой функции и ее последующаяобработка, что существенно повышает точность измерений и упрощает процесс определения функции рассеяния. Точность измерения функции рассеяния определяется шириной прием ной щели и амплитудой колебания ножа.Для повышения точности измерения применяют узкую приемную щель 5, малую амплитуду колебания и резонансную фотоэлектрическую регистрирующую систему.25 Способ определения функции рассеяния оп 30 тической системы по изображению резкого Известный способ определения функции рассеяния линии оптической системы основан наизмерении краевой функции по изображениюрезкого края, формируемого оптической системой, и нахождении производной в каждойточке этой краевой функции. Таким образом,при определении функции рассеяния по этомуспособу необходимо предварительное измерение краевой функции и последующая ее обработка,Предложенный способ отличается от известного тем, что изображению резкого краяпридают колебательное движение относительно приемной щели в направлении, перпендикулярном границе светлого поля, сканируютщель по изображению и измеряют переменную составляющую светового потока за щельюпропорциональную функции рассеяния,На чертеже представлена схема устройствадля предлагаемого способа.Нож 1, снабженный вибрирующим устройством 2, расположен в предметной плоскостииспытуемой оптической системы 3, в плоскости изображения края 4 параллельно ее границе расположена приемная щель 5 со сканирующим устройством 6, за которой размещенафотоэлектрическая приемная система (фотоприемник 7 с регистрирующим устройством 8),При освещении ножа 1 испытуемая оптическая система 3 создает его изображение. Нож Предмет изобретения289329 Составитель А. И. ЛебедеваРедактор А. В. Корнеев Тскред 3. Н. Тараненко Корректор О. С. Зайцева Изд,48 ЦНИИПИ К Заказ 83/3 Тирак 480 Подписпоптета по делам изобретений и открьгтий при Совете Министров СССР Москва, Ж, Раушскаи аб., д. 4/5 ипографип, пр. Сапунова, 2 3края путем дифференцирования краевой функции, отличающссйся тем, что, с целью повышения точности и упрощения процесса измерения, изображению резкого края придают колебательное движение относительно приемной щели в направлении, перпендикулярном границе светлого поля, сканируют щель по изображению и измеряют перемешгую составляющую светового потока за щелью, пропорцио нальную функции рассеяния.
СмотретьЗаявка
1335405
Г. Н. Буйнов, А. В. Лукин, К. С. Мустафин
МПК / Метки
МПК: G01M 11/02
Метки: оптической, рассеяния, системы, функции
Опубликовано: 01.01.1971
Код ссылки
